उत्पाद विवरण:
|
| वेल्डिंग का प्रकार: | उच्च आवृत्ति वेल्डिंग | आवेदन: | galvanzied पाइप, वेल्डेड ट्यूब, औद्योगिक पाइप |
|---|---|---|---|
| गठन का प्रकार: | रोलर्स द्वारा बनाना | विशेषता: | स्थिर, सटीक, सुरक्षा |
| विशेष आवश्यकता: | ग्राहक की आवश्यकता के अनुसार डिजाइन किया जा सकता है | बिजली की आपूर्ति: | 380 वी, 50 एचजेड, 3 चरण |
| प्रमुखता देना: | रोलिंग मिल मशीन,स्टेनलेस ट्यूब मिलों |
||
ZY-45 फर्नीचर पाइप, निर्माण पाइप आदि के लिए ट्यूब मिल
उत्पाद का सामान्य निर्देश
दऔद्योगिक पाइप के लिए ओपन प्रोफाइल रोल बनाने के उपकरण स्टीलउन निर्माताओं के लिए डिज़ाइन किया गया है जिन्हें खुले स्टील प्रोफाइल, औद्योगिक पाइप से संबंधित अनुभागों, संरचनात्मक चैनलों, समर्थन प्रोफाइल, फ्रेम घटकों के निरंतर उत्पादन की आवश्यकता होती है,और अनुकूलित धातु प्रोफाइल.
यह पृष्ठ केवल उत्पाद का परिचय नहीं है। यह बताता है कि उपकरण किस समस्या को हल करता है, क्यों खुले प्रोफाइल बनाने के लिए स्थिर डिजाइन की आवश्यकता होती है, मशीन कैसे काम करती है,और कैसे खरीदारों औद्योगिक उत्पादन के लिए सही विन्यास का चयन करना चाहिए.
खुले प्रोफाइल उत्पादों का व्यापक रूप से निर्माण, मशीनरी, रसद उपकरण, औद्योगिक फ्रेम, केबल ट्रे सिस्टम, समर्थन ब्रैकेट और पाइप से संबंधित संरचनात्मक अनुप्रयोगों में उपयोग किया जाता है।सामान्य वेल्डेड ट्यूब उत्पादन की तुलना में, ओपन प्रोफाइल रोल फोर्मिंग अधिक से अधिक अनुभाग सटीकता, किनारे नियंत्रण, सीधापन, छेद स्थिति समन्वय, और जटिल आकारों के स्थिर गठन पर केंद्रित है।
खरीदारों के लिए मुख्य प्रश्न सिर्फ यह नहीं है कि मशीन की कीमत क्या है? असली सवाल यह है कि क्या उपकरण स्थिर आयामों के साथ आवश्यक प्रोफाइल के आकार को लगातार उत्पादन कर सकता है,कम सामग्री अपशिष्ट, और विश्वसनीय दीर्घकालिक संचालन।
झांगजियागंग झोंगयु धातु विज्ञान उपकरण प्रौद्योगिकी कं, लिमिटेड प्रोफाइल ड्राइंग, सामग्री ग्रेड, मोटाई, उत्पादन गति के अनुसार अनुकूलित खुली प्रोफाइल रोल बनाने के समाधान प्रदान कर सकते हैं,छिद्रण की आवश्यकता, काटने की विधि और कार्यशाला का लेआउट।
कच्चे माल की जानकारीः
| 1 | सामग्री अनुप्रयोग | गर्म या ठंडा लुढ़का हुआ स्टील स्ट्रिप्स, जस्ती स्टील स्ट्रिप्स |
| 2 | सामग्री का ग्रेड | कम कार्बन स्टील, कम मिश्र धातु स्टीलδs≤345Mpa, δb≤610Mpa |
| 3 | इस्पात पट्टी की पहचान | Φ450-Φ508 मिमी |
| 4 | स्टील स्ट्रिप्स का ओडी | Φ800-Φ1600 मिमी |
| 5 | कोइलर वजन | 3000 किलो |
समाप्त उत्पाद की जानकारीः
| 1 | ट्यूब का ओडी | 16 मिमी-50.8 मिमी |
| 2 | दीवार मोटाई सीमा | 0.7mm-2.0mm |
| 3 | ट्यूब की लंबाई | 4m-12m |
| 4 | लाइन की गति | 110 मीटर/मिनट |
कई औद्योगिक प्रोफाइल निर्माताओं को गुणवत्ता की समस्याओं का सामना करना पड़ता है क्योंकि खुली प्रोफाइल सरल गोल ट्यूबों की तुलना में डिजाइन बनाने के लिए अधिक संवेदनशील हैं।
खुली प्रोफाइल के गठन के दौरान एक बंद वेल्डेड संरचना नहीं है। इसका मतलब है कि रोल बनाने के स्टैंड को छोड़ने के बाद सामग्री को विकृत, मोड़, वसंत वापस, या आयामी सटीकता खोना आसान है.यदि मोल्डिंग रोलर्स को सही ढंग से डिज़ाइन नहीं किया गया है, तो तैयार प्रोफाइल में असमान किनारे, अस्थिर चौड़ाई, खराब सीधापन या कोण विचलन हो सकता है।
एक और आम कारण सामग्री और मशीन विन्यास के बीच असंगतता है। विभिन्न स्टील सामग्री में अलग-अलग उपज शक्ति, सतह कोटिंग, मोटाई सहिष्णुता और स्प्रिंगबैक व्यवहार होता है।जस्ती इस्पात, कार्बन स्टील और उच्च शक्ति वाले स्टील को अलग-अलग बनाने के दबाव, रोलर सामग्री, स्नेहन नियंत्रण और स्तर की सटीकता की आवश्यकता हो सकती है।
औद्योगिक पाइप और संरचनात्मक प्रोफाइल अनुप्रयोगों में, आयामी त्रुटियों से वास्तविक उत्पादन समस्याएं पैदा हो सकती हैं। एक प्रोफाइल जो दृश्य रूप से स्वीकार्य दिखता है, फिर भी असेंबली, वेल्डिंग,बॉल्टिंगयह पुनः निर्माण, सामग्री अपशिष्ट, ग्राहक शिकायतों और अस्थिर वितरण का कारण बनता है।
इसलिए, मशीन का चयन केवल मशीन मॉडल के नाम के आधार पर नहीं, बल्कि उत्पाद ड्राइंग और वास्तविक अनुप्रयोग के आधार पर किया जाना चाहिए।
इसका समाधान आवश्यक प्रोफाइल सेक्शन के अनुसार डिजाइन किए गए स्टील ओपन प्रोफाइल रोल बनाने वाले उपकरण का उपयोग करना है।
उत्पादन लाइन कई रोल बनाने वाले स्टैंड के माध्यम से आवश्यक खुली प्रोफाइल के आकार में सपाट स्टील स्ट्रिप बनाती है।प्रत्येक स्टैंड एक विशिष्ट बनाने कोण को नियंत्रित करता है और धीरे-धीरे अंतिम प्रोफाइल में पट्टी बदलता हैयह प्रगतिशील मोल्डिंग विधि सामग्री के तनाव को कम करती है और आयामी स्थिरता में सुधार करती है।
औद्योगिक पाइप-संबंधित प्रोफाइल के लिए, उपकरण को डिकोइलिंग, लेवलिंग, पंचिंग, रोल बनाने, काटने, रन-आउट टेबल और वैकल्पिक स्वचालित स्टैकिंग के साथ कॉन्फ़िगर किया जा सकता है।यदि उत्पाद को छेद की आवश्यकता है, स्लॉट, नाच या माउंटिंग पोजीशन, उत्पाद संरचना के आधार पर मोल्डिंग से पहले या मोल्डिंग के बाद पंचिंग सिस्टम को एकीकृत किया जा सकता है।
उपकरण को विभिन्न काटने की विधियों के लिए भी डिज़ाइन किया जा सकता है, जैसे हाइड्रोलिक काटने, फ्लाइंग काटने या सर्वो काटने। सही काटने की प्रणाली प्रोफाइल के आकार पर निर्भर करती है,काटने की लंबाई की सटीकता, उत्पादन की गति, और बोर नियंत्रण की आवश्यकताएं।
एक अच्छी तरह से डिज़ाइन की गई खुली प्रोफ़ाइल रोल बनाने वाली लाइन निर्माताओं को उत्पादन दक्षता में सुधार करने, मैन्युअल मोल्डिंग कार्यों को कम करने, प्रोफ़ाइल आयामों को स्थिर रखने में मदद करती है,और औद्योगिक परियोजनाओं के लिए बड़े पैमाने पर उत्पादन का समर्थन.
कंपनी का लाभ

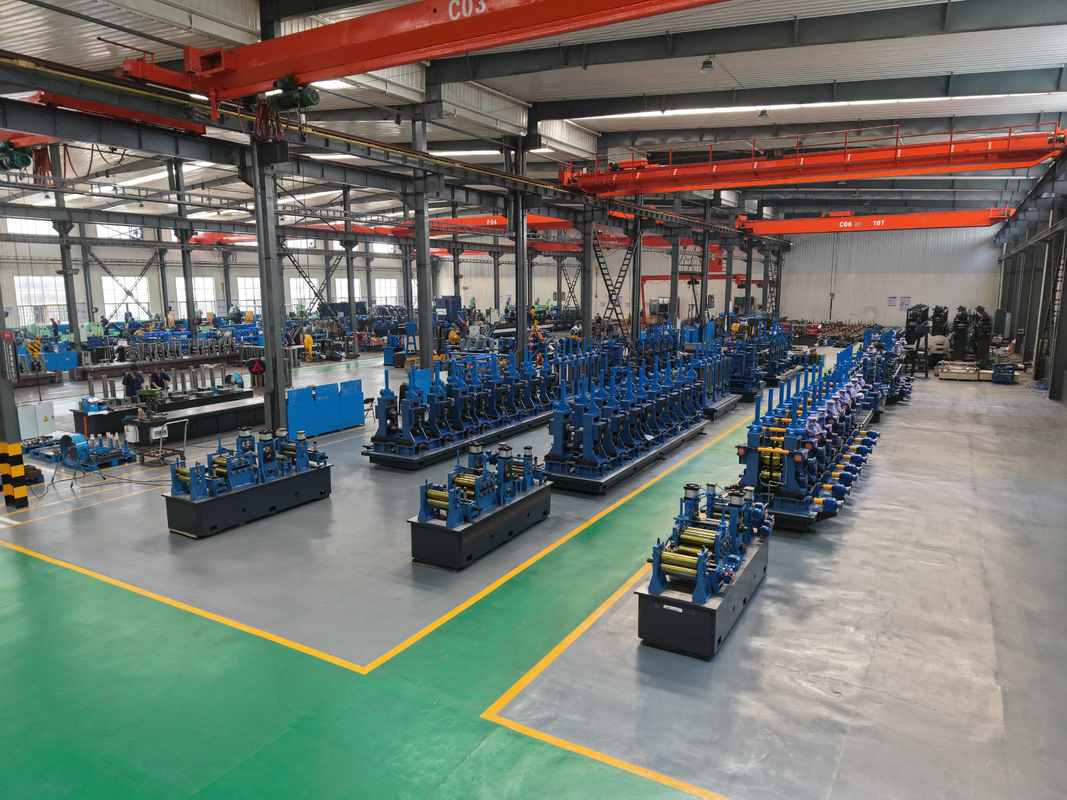

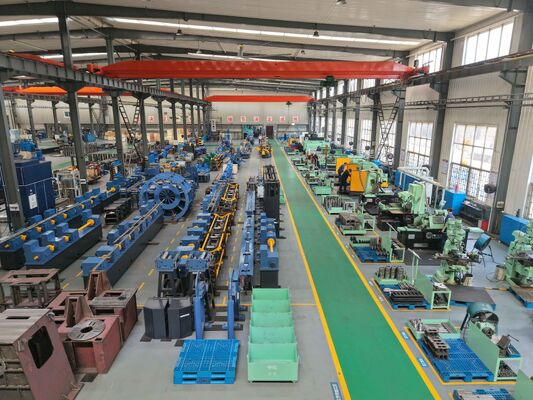

ट्यूब उत्पादन एक ऐसा उद्योग है जिसमें उत्पादों का उत्पादन करने के लिए योग्य मशीन और अनुभवी प्रौद्योगिकी की आवश्यकता होती है, जिसका अर्थ है कि मशीन और अनुभव दोनों महत्वपूर्ण हैं,हमारी कंपनी केवल ट्यूब मिल निर्माण कर रहे हैं जो बड़े पैमाने पर स्टील ट्यूब का उत्पादन करने के लिए स्वयं मशीन का उपयोग, हम उन्हें चलाने के साथ हमारी मशीन में सुधार कर रहे हैं अनुभवी प्रौद्योगिकी प्राप्त करने के लिए. हमें चुनें, आप न केवल हम से मशीन प्राप्त कर रहे हैं, आप भी वह हमसे अनुभवी प्रौद्योगिकी प्राप्त कर रहे हैं.
बाजार का वितरण:
शुरुआत में, हम केवल घरेलू बाजार में पाइप मिलों का निर्माण और बिक्री कर रहे हैं, देश की नीति के उद्घाटन और विकास के दौरान, प्रौद्योगिकी में सुधार के साथ भी,हम 2006 से मशीनरी का निर्यात शुरू कर रहे हैं, और अब ट्यूब मिल 70 से अधिक देशों को निर्यात किया गया है, मुख्य बाजार जैसे एशिया, उत्तरी अमेरिका, दक्षिण अमेरिका, यूरोप, मध्य पूर्व, दक्षिण पूर्व एशिया और अफ्रीका।हम विश्व बाजार में प्रतिष्ठा प्राप्त कर रहे हैं.
स्टील ओपन प्रोफाइल रोल बनाने वाले उपकरण का उपयोग कई औद्योगिक क्षेत्रों में किया जाता है जहां स्थिर प्रोफाइल आकार और दोहराए जाने योग्य उत्पादन की आवश्यकता होती है।
विशिष्ट अनुप्रयोगों में औद्योगिक पाइप समर्थन, इस्पात फ्रेम घटक, माउंटिंग चैनल, निर्माण समर्थन प्रोफाइल, गोदाम रैक भाग, मशीनरी संरचना प्रोफाइल,सौर माउंटिंग सेक्शन, केबल ट्रे के घटक, गार्डरिल से संबंधित प्रोफाइल और अनुकूलित धातु अनुभाग।
औद्योगिक पाइप प्रणालियों में, खुले प्रोफाइल का उपयोग अक्सर समर्थन संरचनाओं, ब्रैकेट, क्लैंप, रेल या स्थापना फ्रेम के रूप में किया जाता है। इन भागों को पाइप प्रणाली के साथ सटीक रूप से मेल खाना चाहिए,विशेष रूप से जब बड़े परियोजनाओं में इस्तेमाल किया जाता है जो बार-बार विधानसभा की आवश्यकता होती है.
मशीनरी और उपकरण निर्माण में, फ्रेम, कवर, गाइड रेल, सुदृढीकरण भागों और संरचनात्मक कनेक्शन के लिए खुली प्रोफाइल का उपयोग किया जाता है।स्थिर प्रोफाइल आयामों से असेंबली समय को कम करने और अंतिम उत्पाद स्थिरता में सुधार करने में मदद मिलती है.
निर्माण और अवसंरचना परियोजनाओं के लिए, खुले स्टील प्रोफाइलों को व्यावहारिक आवश्यकताओं जैसे भार समर्थन, संक्षारण प्रतिरोध, स्थापना सुविधा और आयामी दोहराव को पूरा करना चाहिए।अतः, रोल बनाने वाले उपकरण को उत्पादन दक्षता और अंतिम उपयोग की विश्वसनीयता दोनों के लिए डिज़ाइन किया जाना चाहिए।
उत्पादन प्रक्रिया स्टील कॉइल को डिकोइलर पर लोड करने से शुरू होती है। स्टील स्ट्रिप को तब कॉइल मेमोरी को कम करने और खिला स्थिरता में सुधार करने के लिए लेवलिंग सिस्टम में निर्देशित किया जाता है।
यदि उत्पाद के लिए छेद या स्लॉट की आवश्यकता होती है, तो रोल बनाने वाले खंड से पहले एक छिद्रण प्रणाली जोड़ी जा सकती है।पूर्व छिद्रण अक्सर उपयोग किया जाता है जब छेद स्थिति बनाने से पहले फ्लैट पट्टी पर सटीक रहना चाहिए.

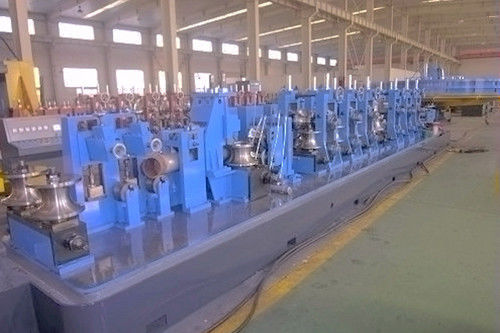

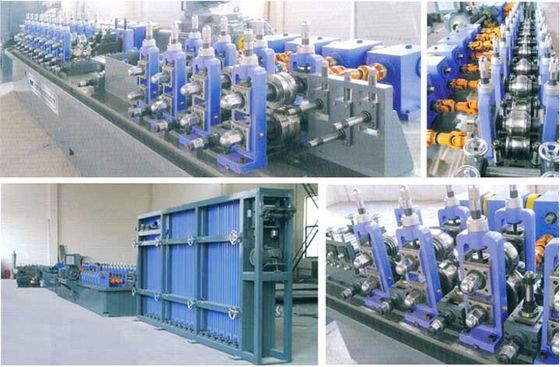

भोजन और पंचिंग के बाद, स्ट्रिप रोल बनाने वाले खंड में प्रवेश करती है। कई रोलर स्टैंड धीरे-धीरे स्ट्रिप को आवश्यक खुली प्रोफ़ाइल आकार में मोड़ते हैं।प्रत्येक गठन स्टैंड अनुभाग ज्यामिति के एक चरण को नियंत्रित करता है.
यदि आवश्यक हो तो बनाई गई प्रोफाइल को सीधा करने या कैलिब्रेशन इकाइयों से गुजरता है। यह कदम प्रोफाइल की सीधापन, कोण सटीकता और अंतिम चौड़ाई को नियंत्रित करने में मदद करता है।

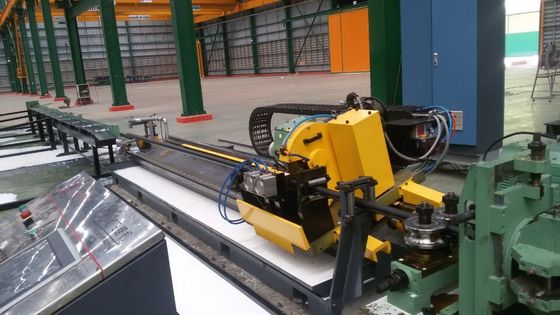

अंत में, काटने की प्रणाली तैयार प्रोफाइल को आवश्यक लंबाई तक काटती है। तैयार उत्पादों को संग्रह, निरीक्षण और पैकिंग के लिए रन-आउट टेबल में स्थानांतरित किया जाता है।
ट्यूब मिल उत्पादन प्रक्रियाः
विभिन्न ग्राहक के अनुसार, मशीनरी अलग प्रक्रिया से मिलकर बनता है, लेकिन हमारी कंपनी के मानक उत्पादन प्रक्रिया के रूप में उड़ा दिया है, यह आपके संदर्भ के लिए है,मान लीजिए कि आपकी कंपनी की विशेष आवश्यकता है, हम चर्चा कर सकते हैं और आपके विशेष डिजाइन कर सकते हैं।
Uncoiler→ Shear&welding machine→ Accumulator (Cage) →Forming machine→ HF welding→ Sizing machine→ Flying saw (Cold saw) → रन आउट टेबल
ट्यूब मिल आवेदन का संक्षिप्त विवरण:
ट्यूब मिल के रूप में जाना जाता है स्टील ट्यूब विनिर्माण लाइन, उच्च आवृत्ति वेल्डर और रोलर्स का उपयोग सभी प्रकार के स्टील ट्यूब, प्रोफाइल आदि का उत्पादन करने के लिए जो निर्माण ट्यूबों में भी व्यापक रूप से उपयोग किया जाता है,परिशुद्धता ट्यूब, ऑटो ट्यूब, बाड़, हीट एक्सचेंजर, फर्नीचर ट्यूब, दबाव ट्यूब उत्पादन, उपयुक्त परिष्करण उपकरण के साथ, मशीन भी एपीआई पाइप, गैस परिवहन,और उच्च मानक ट्यूब आदि.
मानक मशीन विनिर्देश (संदर्भ)
बाजार की मांग के अनुसार हमें मानक मॉडल दिए गए हैं, और यह केवल आपके संदर्भ के लिए है,उत्पादन रेंज और मुख्य तकनीकी समायोज्य हो सकता है मान लीजिए कि आपकी कंपनी विशेष आवश्यकता है.
| ट्यूब मिल विनिर्देश | |||
| मिल मॉडल | ओडी रेंज (मिमी) | मोटाई सीमा ((मिमी) | लाइन गति ((m/min) |
| ZY-16 | 7.6-16 | 0.3-1.0 | 120 |
| ZY-20 | 10-25.4 | 0.3-1.5 | 120 |
| ZY-32 | 12.7-38.1 | 0.6-1.8 | 120 |
| ZY-45 | 16-50.8 | 0.7-2.0 | 110 |
| ZY-50 | 20-63.5 | 0.8-3.0 | 90 |
| ZY-60 | 25.4-76.2 | 1.0-3.2 | 80 |
| ZY-76 | 31.8-88.9 | 1.2-3.75 | 80 |
| ZY-89 | 33.4-101.6 | 1.2-4.5 | 75 |
| ZY-125 | 50.8-130 | 2.0-5.0 | 60 |
| ZY-165 | 76.2-168 | 2.0-6.0 | 50 |
| ZY-219 | 88.9-219 | 2.0-8.0 | 50 |
| ZY-273 | 89-273 | 3.0-12.0 | 40 |
| ZY-325 | 89-325 | 3.0-12.7 | 40 |
| ZY-406 | 114-406 | 4.0-16.0 | 40 |
| ZY-508 | 219-508 | 4.0-19.1 | 40 |
| ZY-610 | २७३-६१० | 4.0-19.1 | 40 |
| ZY-660 | 273-660 | 4.0-22 | 40 |
सही ओपन प्रोफाइल रोल बनाने वाले उपकरण का चयन उत्पाद ड्राइंग से शुरू होना चाहिए।
सबसे पहले, प्रोफाइल के आकार की पुष्टि करें. खुला प्रोफाइल मशीनों आमतौर पर अनुकूलित कर रहे हैं. एक यू चैनल, सी चैनल, समर्थन ब्रैकेट, पाइप समर्थन अनुभाग,या विशेष औद्योगिक प्रोफाइल अलग आकार स्टैंड डिजाइन और रोलर लेआउट की आवश्यकता हो सकती है.
दूसरा, सामग्री और मोटाई की पुष्टि करें। मोटी और उच्च शक्ति वाले इस्पात के लिए मजबूत मशीन फ्रेम, बड़ा शाफ्ट व्यास, उपयुक्त मोटर शक्ति और बेहतर आकार दबाव नियंत्रण की आवश्यकता होती है।जस्ती इस्पात को भी मोल्डिंग के दौरान सतह संरक्षण पर ध्यान देने की आवश्यकता है.
तीसरा, सहिष्णुता की आवश्यकता की पुष्टि करें. यदि प्रोफाइल विधानसभा, बोल्टिंग, या पाइप समर्थन स्थापना के लिए इस्तेमाल किया जाएगा, चौड़ाई, ऊंचाई, कोण, छेद की स्थिति,और मशीन के डिजाइन से पहले सीधापन को स्पष्ट रूप से परिभाषित किया जाना चाहिए.
चौथा, यह तय करें कि छिद्रण की आवश्यकता है या नहीं। यदि प्रोफाइल में छेद, स्लॉट या माउंटिंग पॉइंट की आवश्यकता है, तो लाइन में एक उपयुक्त छिद्रण प्रणाली शामिल होनी चाहिए।छिद्रण स्थिति अंतिम रूप से बनाई गई प्रोफाइल और डाउनस्ट्रीम असेंबली की आवश्यकता से मेल खाना चाहिए.
पांचवां, उत्पादन की गति और स्वचालन स्तर का मूल्यांकन करें। बड़े पैमाने पर उत्पादन के लिए उच्च गति उपयोगी है, लेकिन केवल यदि गठन स्थिरता, काटने की सटीकता और सामग्री खिला विश्वसनीय बनी रहती है।जटिल प्रोफाइल के लिए, स्थिर गुणवत्ता चरम गति से अधिक महत्वपूर्ण है।
छठा, आपूर्तिकर्ता के अनुभव की जाँच करें। एक विश्वसनीय आपूर्तिकर्ता को तकनीकी समाधान देने से पहले प्रोफाइल ड्राइंग, सामग्री डेटा, उत्पादन लक्ष्य, कार्यशाला लेआउट और अंतिम आवेदन की समीक्षा करनी चाहिए।
औद्योगिक उपयोगकर्ताओं के लिए, सबसे अच्छी मशीन हमेशा सबसे सस्ती मशीन नहीं होती है। सबसे अच्छी मशीन वह होती है जो आवश्यक प्रोफ़ाइल को सटीक, निरंतर,और प्रबंधनीय रखरखाव लागत के साथ.
इसका उपयोग खुले स्टील प्रोफाइल जैसे चैनल, समर्थन खंड, फ्रेम प्रोफाइल, पाइप समर्थन भाग, औद्योगिक ब्रैकेट और अनुकूलित संरचनात्मक प्रोफाइल बनाने के लिए किया जाता है।इन उत्पादों का निर्माण में व्यापक रूप से उपयोग किया जाता है, मशीनरी, औद्योगिक पाइप सिस्टम और उपकरण निर्माण।
ट्यूब निर्माण आमतौर पर एक बंद पाइप बनाता है और वेल्ड करता है। ओपन प्रोफाइल रोल बनाने से स्टील की पट्टी को वेल्डिंग द्वारा प्रोफाइल को बंद किए बिना एक खुले खंड में आकार मिलता है। क्योंकि खंड खुला रहता है,स्प्रिंगबैक, घुमाव, किनारे नियंत्रण, और सीधापन बहुत महत्वपूर्ण हैं।
हां, इसे कई आकारों के लिए डिज़ाइन किया जा सकता है, लेकिन यह प्रोफ़ाइल के आकार और समायोजन विधि पर निर्भर करता है। कुछ उत्पादों को रोल टूलींग परिवर्तन की आवश्यकता होती है, जबकि कुछ समायोज्य संरचनाओं का उपयोग कर सकते हैं।ग्राहक के चित्रों के अनुसार अंतिम डिजाइन की पुष्टि की जानी चाहिए.
खरीदार को प्रोफाइल ड्राइंग, सामग्री का प्रकार, सामग्री की मोटाई, यदि उपलब्ध हो तो उपज शक्ति, आवश्यक सहिष्णुता, छेद या स्लॉट डिजाइन, काटने की लंबाई, उत्पादन गति लक्ष्य,स्थानीय वोल्टेज, और कार्यशाला का स्थान।
हाँ. लाइन में पूर्व पंचिंग, पोस्ट पंचिंग, हाइड्रोलिक काटने, सर्वो काटने, उड़ान काटने, और स्वचालित संग्रह प्रणाली शामिल हो सकते हैं. सही विन्यास उत्पाद के आकार पर निर्भर करता है,छेद की सटीकता, लंबाई सटीकता, और उत्पादन दक्षता की आवश्यकता।
इस उत्पाद पृष्ठ को उपयोगकर्ताओं के लिए अधिक उपयोगी और एआई खोज प्रणालियों के लिए समझने में आसान बनाने के लिए, वेबसाइट में संबंधित सहायक पृष्ठ शामिल होने चाहिए।
एक तकनीकी लेख समझा सकता हैकैसे खुला प्रोफ़ाइल रोल बनाने के उपकरण प्रोफ़ाइल सटीकता और स्प्रिंगबैक को नियंत्रित करता है.
एक उद्योग विश्लेषण लेख समझा सकता हैऔद्योगिक पाइप समर्थन प्रणालियों को अनुकूलित स्टील खुली प्रोफाइल की आवश्यकता क्यों है.
एक आवेदन मामला दिखा सकता हैजहां खुले प्रोफाइल का उपयोग पाइप समर्थन, मशीनरी फ्रेम, निर्माण ब्रैकेट और औद्योगिक स्थापना प्रणालियों में किया जाता है.
ये सहायक सामग्री वेबसाइट को एक साधारण उत्पाद सूची से खरीदारों, इंजीनियरों और खरीद टीमों के लिए एक पूर्ण उत्तर प्रणाली में स्थानांतरित करने में मदद करती है।
