एएसटीएम ए५३ स्टील ट्यूब बनाने की मशीन गर्म लुढ़का हुआ स्टील के लिए भारी शुल्क अनकोइलर के साथ २.० मिमी६.० मिमी

6 इंच एपीआई 5 सीटी मानक ट्यूब, एएसटीएम ए 53 स्टील ट्यूब बनाने की मशीन

1: ZY165 ट्यूब बनाने की मशीन के मुख्य तकनीकी पैरामीटर

2: मूल उत्पादन प्रवाह

Uncoiler→ Shear&welding machine→ Accumulator (Cage) →Forming machine→ HF welding→ Sizing machine→ Flying saw (Cold saw) → रन आउट टेबल→

उपरोक्त उत्पादन प्रवाह मानक पर आधारित है, पाइप के विभिन्न मानक के अनुसार, यह हाइड्रो परीक्षण मशीन, अंत सामना मशीन, ईसीटी परीक्षण उपकरण आदि जोड़ सकता है।

उत्पाद का अवलोकन

एएसटीएम ए५३ स्टील ट्यूब बनाने की मशीन हैवी-ड्यूटी अनकोइलर के साथ एएसटीएम ए५३ स्टील ट्यूब बनाने की मशीन को ईआरडब्ल्यू वेल्डेड स्टील ट्यूबों के उत्पादन के लिए डिज़ाइन किया गया है, जो गर्म लुढ़का हुआ स्टील स्ट्रिप से 2.0 मिमी से 6.0 मिमी की संदर्भ दीवार मोटाई के साथ है।

यह उत्पादन लाइन उन निर्माताओं के लिए उपयुक्त है जिन्हें स्थिर पाइप बनाने, मजबूत वेल्ड सीम गुणवत्ता, विश्वसनीय आकार सटीकता और कार्बन स्टील पाइप, काले स्टील पाइप के लिए निरंतर उत्पादन की आवश्यकता है,और जस्ती स्टील पाइप अनुप्रयोगों.

एएसटीएम ए५३ एक तैयार पाइप मानक है। यह मशीन स्वयं एएसटीएम प्रमाणित नहीं है, लेकिन यह उचित कच्चे माल के साथ मेल खाने पर एएसटीएम ए५३ से संबंधित वेल्डेड पाइप उत्पादन का समर्थन करने के लिए कॉन्फ़िगर की जा सकती है,वेल्डिंग नियंत्रण, आयामी सहिष्णुता और निरीक्षण प्रक्रिया।

समस्या

कई पाइप कारखाने एएसटीएम ए५३ से संबंधित स्टील ट्यूबों का उत्पादन गर्म लुढ़का हुआ स्टील से करना चाहते हैं, लेकिन जब दीवार की मोटाई बढ़ जाती है तो उन्हें अस्थिर उत्पादन का सामना करना पड़ता है।

आम समस्याओं में भारी कॉइल फ़ीडिंग कठिनाई, अस्थिर पट्टी तनाव, खराब किनारे संरेखण, अपर्याप्त वेल्डिंग गर्मी, अत्यधिक बोर, पाइप विरूपण, काटने के कंपन,और कम उत्पादन निरंतरता.

2.0 मिमी/6.0 मिमी गर्म लुढ़का हुआ स्टील पाइप उत्पादन के लिए मुख्य चुनौती न केवल ट्यूब को गोल बनाना है। मशीन को भारी कॉइल, मजबूत बनाने की शक्ति, उच्च वेल्डिंग भार,और अधिक मांग वाले काटने की स्थिति.

स्पष्ट उत्तर

एक योग्य एएसटीएम ए 53 स्टील ट्यूब बनाने की मशीन के लिए 2.0 मिमी √ 6.0 मिमी गर्म लुढ़का हुआ स्टील के लिए चयन किया जाना चाहिए के अनुसार कोइल वजन, पट्टी चौड़ाई, दीवार मोटाई, पाइप व्यास, वेल्डिंग शक्ति,आकार देने वाली स्टैंड की ताकत, आकार क्षमता, काटने की विधि और परीक्षण आवश्यकताएं।

सही मशीन विन्यास स्क्रैप को कम करने, वेल्ड सीम की गुणवत्ता में सुधार करने और मध्यम और भारी दीवार की स्थिति में उत्पादन को स्थिर रखने में मदद करता है।

कारण

गर्म लुढ़का हुआ स्टील ट्यूब उत्पादन में पाइप दोष आमतौर पर मशीन की अपर्याप्त कठोरता और खराब प्रक्रिया मिलान से आते हैं।

गर्म लुढ़का हुआ स्टील पट्टी अक्सर पतली ठंड लुढ़का हुआ पट्टी की तुलना में मोटी और मजबूत है।पट्टी असमान रूप से खिला सकती है और पूरे उत्पादन लाइन को प्रभावित कर सकती है.

जब दीवार की मोटाई 6.0 मिमी तक पहुंच जाती है, तो निर्माण प्रतिरोध बहुत अधिक हो जाता है। कमजोर निर्माण स्टैंड पाइप के आकार में अस्थिरता, खराब गोलता और वेल्डिंग से पहले किनारे के गलत संरेखण का कारण बन सकते हैं।

उच्च आवृत्ति वेल्डिंग भी सामग्री मोटाई और लाइन गति के अनुरूप होना चाहिए। यदि वेल्डिंग शक्ति बहुत कम है, तो वेल्ड सीम ठीक से बंध नहीं सकता है। यदि गर्मी इनपुट नियंत्रित नहीं है, तो वेल्डिंग शक्ति बहुत कम हो सकती है।पाइप में अत्यधिक बोर या अस्थिर सीम गुणवत्ता हो सकती है.

काटने उत्पादन की समस्याओं का एक और प्रमुख कारण है। मोटी दीवार पाइप एक मजबूत काटने प्रणाली की आवश्यकता है। यदि देखा प्रणाली स्थिर नहीं है, पाइप अंत burrs, विरूपण, गलत लंबाई हो सकता है,या कंपन के निशान।

समाधान

यह एएसटीएम ए५३ स्टील ट्यूब बनाने वाली मशीन कोल लोडिंग से लेकर तैयार पाइप काटने तक गर्म लुढ़का हुआ स्टील स्ट्रिप के लिए एक पूर्ण ईआरडब्ल्यू पाइप उत्पादन समाधान प्रदान करती है।

इस लाइन में आमतौर पर भारी शुल्क अनकोइलर, स्ट्रिप गाइडिंग और लेवलिंग सिस्टम, कतरनी और अंत वेल्डर, संचय, बनाने वाली मिल, उच्च आवृत्ति वेल्डिंग इकाई, वेल्ड मोती हटाने की डिवाइस शामिल हैं,शीतलन खंड, साइजिंग मिल, स्ट्रेटिंग सेक्शन, फ्लाइंग सॉ या कोल्ड सॉ, रन-आउट टेबल और वैकल्पिक परीक्षण उपकरण।

भारी शुल्क अनकोइलर को स्थिर कॉइल लोडिंग और नियंत्रित स्ट्रिप फ़ीडिंग का समर्थन करने के लिए डिज़ाइन किया गया है।अनकोइलर क्षमता और पट्टी तनाव नियंत्रण निरंतर उत्पादन के लिए महत्वपूर्ण हैं.

मोल्डिंग सेक्शन में स्टील स्ट्रिप को धीरे-धीरे गोल पाइप में आकार देने के लिए कई मोल्डिंग स्टैंड का उपयोग किया जाता है।मजबूत स्टैंड संरचना और सटीक रोल पास डिजाइन वेल्डिंग से पहले स्थिर किनारे संरेखण बनाए रखने में मदद करते हैं.

उच्च आवृत्ति वेल्डिंग प्रणाली पट्टी के किनारों को गर्म करती है और निचोड़ रोल के माध्यम से अनुदैर्ध्य सीम वेल्डिंग को पूरा करती है।यह प्रक्रिया व्यापक रूप से ERW स्टील पाइप उत्पादन के लिए प्रयोग किया जाता है क्योंकि यह निरंतर संचालन और उच्च उत्पादन दक्षता का समर्थन करता है.

आकार अनुभाग अंतिम बाहरी व्यास, गोलता और सीधापन को नियंत्रित करता है। एएसटीएम ए 53 से संबंधित पाइप अनुप्रयोगों के लिए यह अनुभाग थ्रेडिंग, ग्रूविंग, युग्मन,स्थापना, और दबाव से संबंधित उपयोग।

उच्च मानक बाजारों को लक्षित करने वाले ग्राहकों के लिए, लाइन को एडीडी करंट परीक्षण, अल्ट्रासोनिक परीक्षण, हाइड्रोस्टैटिक परीक्षण, अंत का सामना करना, अंकन, बंडलिंग,और स्वचालित पैकिंग प्रणाली.

Zhongyue धातु विज्ञान उपकरण प्रौद्योगिकी पाइप व्यास, दीवार मोटाई, कॉइल वजन, सामग्री ग्रेड, उत्पादन गति, कार्यशाला लेआउट के अनुसार मशीन अनुकूलित कर सकते हैं,और लक्ष्य बाजार की आवश्यकताएं.

विनिर्देश

निम्नलिखित विनिर्देश संदर्भ मापदंड हैं। अंतिम विन्यास पाइप आकार, सामग्री ग्रेड, दीवार मोटाई, उत्पादन गति के अनुसार पुष्टि की जानी चाहिए,और एएसटीएम से संबंधित परीक्षण आवश्यकताएं.

आवेदन

यह स्टील ट्यूब बनाने वाली मशीन एएसटीएम ए५३ से संबंधित ईआरडब्ल्यू वेल्डेड पाइप बनाने वाली फैक्ट्रियों के लिए उपयुक्त है।

पानी, गैस, भाप और हवाई लाइनें

एएसटीएम ए५३ से संबंधित स्टील पाइप आम तौर पर साधारण पानी, गैस, भाप और वायु लाइन अनुप्रयोगों के लिए उपयोग किए जाते हैं।

इन अनुप्रयोगों के लिए, सुरक्षित कनेक्शन और विश्वसनीय स्थापना के लिए वेल्ड सीम स्थिरता, पाइप गोलता और आयामी नियंत्रण महत्वपूर्ण हैं।

निर्माण और भवन सेवा पाइप

यह मशीन निर्माण परियोजनाओं, भवन सेवा प्रणालियों, अग्नि सुरक्षा लाइनों, समर्थन पाइप और सामान्य संरचनात्मक उपयोगों के लिए स्टील पाइप का उत्पादन कर सकती है।

स्थिर पाइप व्यास और साफ काटने के छोर थ्रेडिंग, ग्रूविंग, युग्मन और साइट इंस्टॉलेशन दक्षता में सुधार करने में मदद करते हैं।

यांत्रिक और औद्योगिक पाइप

इस लाइन का उपयोग मशीनरी फ्रेम, उपकरण समर्थन, औद्योगिक पाइप सिस्टम, गोदाम संरचनाओं और निर्माण परियोजनाओं के लिए पाइप बनाने के लिए किया जा सकता है।

इन उत्पादों के लिए, सीधापन और वेल्ड सीम स्थिरता डाउनस्ट्रीम प्रसंस्करण समस्याओं को कम करती है।

जस्ती पाइप उत्पादन

मशीन ग्राहक के उत्पादन मार्ग के आधार पर बाद में जस्ती या वेल्डेड पाइप उत्पादन के लिए उपयुक्त जस्ती पट्टी से काले पाइप उत्पादन का समर्थन कर सकती है।

जस्ती इस्पात पाइप का व्यापक रूप से निर्माण, बाड़, बाहरी संरचनाओं, कृषि सुविधाओं और हल्के इस्पात फ्रेम में उपयोग किया जाता है।

मध्यम और मोटी दीवार पाइप उत्पादन

2.0 मिमी से 6.0 मिमी की दीवार मोटाई की सीमा उन ग्राहकों के लिए उपयुक्त है जिन्हें पतली दीवार वाले फर्नीचर या सजावटी ट्यूबों की तुलना में मजबूत पाइप उत्पादों की आवश्यकता होती है।

इसके लिए मजबूत मोल्डिंग स्टैंड, उपयुक्त वेल्डिंग शक्ति और स्थिर काटने की प्रणाली की आवश्यकता होती है।

यह कैसे काम करता है

उत्पादन प्रक्रिया गर्म लुढ़का हुआ स्टील कॉइल लोड करने से शुरू होती है। भारी शुल्क अनकोइलर कॉइल का समर्थन करता है और स्टील स्ट्रिप को उत्पादन लाइन में खिलाता है।

स्ट्रिप को शीयर और एंड वेल्डिंग सेक्शन में प्रवेश करने से पहले गाइड और तैयार किया जाता है। डाउनटाइम को कम करने के लिए एक कॉइल का अंत अगले कॉइल की शुरुआत से जुड़ा होता है।

संचयक पर्याप्त स्ट्रिप सामग्री संग्रहीत करता है ताकि कॉइल परिवर्तन के दौरान मोल्डिंग और वेल्डिंग अनुभाग चलना जारी रख सके।

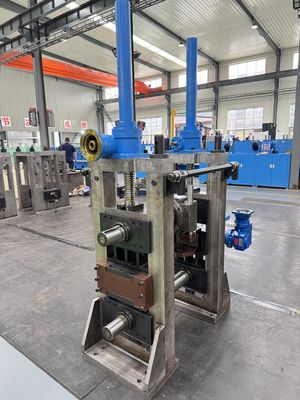

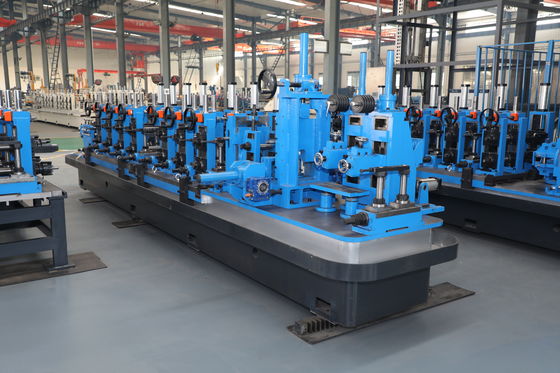

मोल्डिंग मिल धीरे-धीरे गर्म लुढ़का हुआ स्टील स्ट्रिप को कई रोल स्टैंड के माध्यम से एक गोल पाइप के रूप में मोड़ती है। मजबूत मोल्डिंग स्टैंड पाइप की गोलता और स्ट्रिप किनारे के संरेखण को नियंत्रित करने में मदद करते हैं।

उच्च आवृत्ति वेल्डर पट्टी के किनारों को तेजी से गर्म करता है। निचोड़ रोल एक निरंतर अनुदैर्ध्य वेल्ड सीम बनाने के लिए गर्म किनारों को एक साथ दबाते हैं।

वेल्डिंग के बाद, बाहरी मोती हटा दिया जाता है, और पाइप शीतलन अनुभाग में प्रवेश करता है। शीतलन पाइप आकार से पहले स्थिर करने में मदद करता है।

साइजिंग मिल अंतिम बाहरी व्यास, गोलता और सीधापन को नियंत्रित करता है। यह चरण मानक आधारित पाइप उत्पादन के लिए महत्वपूर्ण है।

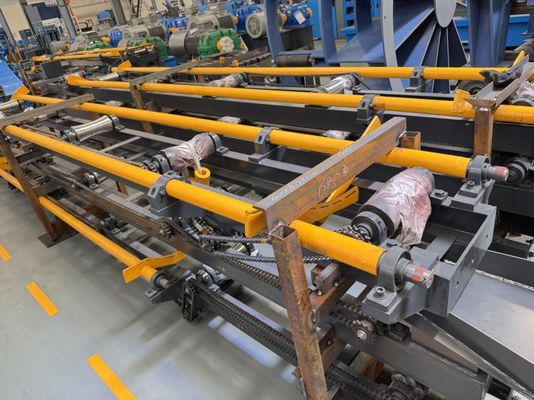

अंत में, फ्लाइंग सॉ या कोल्ड सॉ पाइप को निश्चित लंबाई में काटता है। तैयार पाइप निरीक्षण, बंडलिंग, पैकिंग या आगे के प्रसंस्करण के लिए रन-आउट टेबल में जाते हैं।

कैसे चुनें

1अंतिम पाइप मानक की पुष्टि करें

मशीन का चयन करने से पहले, पुष्टि करें कि अंतिम पाइप को एएसटीएम ए53, एएसटीएम ए500, एएसटीएम ए513, एपीआई से संबंधित आवश्यकताओं या किसी अन्य मानक की आवश्यकता है।

एएसटीएम ए५३ से संबंधित पाइप उत्पादन के लिए सामग्री, वेल्ड सीम की गुणवत्ता, आयामी सहिष्णुता और परीक्षण प्रक्रिया पर ध्यान देना आवश्यक है।

2. दीवार मोटाई और पाइप व्यास की पुष्टि करें

2.0 मिमी से 6.0 मिमी की दीवार मोटाई के दायरे में पतली दीवार वाले पाइप उत्पादन की तुलना में अधिक मजबूत गठन बल की आवश्यकता होती है।

पाइप का व्यास और दीवार की मोटाई मिल मॉडल, रोल डिजाइन, मोटर शक्ति, वेल्डिंग शक्ति और काटने की प्रणाली को निर्धारित करती है।

3. कॉइल वजन और अनकोइलर क्षमता की जाँच करें

अनकोइलर को कॉइल वजन, पट्टी चौड़ाई, आंतरिक व्यास, बाहरी व्यास और खिला स्थिरता से मेल खाना चाहिए।

गर्म लुढ़का हुआ इस्पात उत्पादन के लिए, एक कमजोर अनकोइलर अस्थिर पट्टी तनाव का कारण बन सकता है और पूरी लाइन को प्रभावित कर सकता है।

4वेल्डिंग शक्ति और मोटाई में मेल

उच्च आवृत्ति वेल्डिंग शक्ति का चयन पाइप व्यास, दीवार मोटाई, सामग्री ग्रेड और उत्पादन गति के अनुसार किया जाना चाहिए।

6.0 मिमी की दीवार मोटाई के लिए, अपर्याप्त शक्ति कमजोर वेल्ड बंधन या अस्थिर सीम गुणवत्ता का कारण बन सकती है।

5. सही काटने की प्रणाली का चयन करें

फ्लाइंग सॉ निरंतर उत्पादन और सामान्य पाइप काटने के लिए उपयुक्त है।

कोल्ड सॉ की सिफारिश तब की जाती है जब ग्राहक को चिकनी पाइप के छोर, कम बोर, अधिक लंबाई सटीकता और बेहतर डाउनस्ट्रीम थ्रेडिंग या ग्रूविंग गुणवत्ता की आवश्यकता होती है।

6. योजना निरीक्षण उपकरण

यदि पाइप निर्यात, दबाव से संबंधित अनुप्रयोगों या अधिक सख्त परियोजना आवश्यकताओं के लिए उपयोग किया जाता है, तो निरीक्षण उपकरण पर विचार किया जाना चाहिए।

आम विकल्पों में एडी करंट परीक्षण, अल्ट्रासोनिक परीक्षण, हाइड्रोस्टैटिक परीक्षण, अंत का सामना करना, अंकन, बंडलिंग और स्वचालित पैकिंग शामिल हैं।

7. कार्यशाला लेआउट पर विचार करें

गर्म लुढ़का हुआ स्टील पाइप उत्पादन के लिए आमतौर पर भारी उपकरण और अधिक स्थिर नींव की स्थिति की आवश्यकता होती है।

मशीन का आदेश देने से पहले ग्राहक को कार्यशाला की लंबाई, क्रेन क्षमता, नींव की स्थिति, बिजली की आपूर्ति और सामग्री प्रवाह की दिशा की पुष्टि करनी चाहिए।

अक्सर पूछे जाने वाले प्रश्न

1क्या यह मशीन एएसटीएम ए५३ स्टील पाइप का उत्पादन कर सकती है?

हां. मशीन को एएसटीएम ए५३ से संबंधित ईआरडब्ल्यू वेल्डेड स्टील पाइप उत्पादन के लिए कॉन्फ़िगर किया जा सकता है।

अंतिम अनुपालन कच्चे माल, पाइप के आकार, दीवार की मोटाई, वेल्ड सीम की गुणवत्ता, आयामी सहिष्णुता, परीक्षण प्रक्रिया और ग्राहक की सटीक आवश्यकताओं पर निर्भर करता है।

2क्या एएसटीएम ए५३ एक मशीन मानक या पाइप मानक है?

एएसटीएम ए५३ एक तैयार पाइप मानक है, मशीन प्रमाणन नहीं।

यह मशीन ASTM A53 से संबंधित उत्पादन को आकार, वेल्डिंग, आकार, काटने और निरीक्षण स्थितियों को नियंत्रित करके समर्थन करती है।

32.0 मिमी/6.0 मिमी गर्म लुढ़का हुआ स्टील के लिए अनकोइलर क्यों महत्वपूर्ण है?

गर्म लुढ़का हुआ स्टील का कुंडल भारी होता है और स्थिर भोजन की आवश्यकता होती है।

एक मजबूत अनकोइलर पट्टी तनाव को नियंत्रित करने, खिलाया कंपन को कम करने और उत्पादन निरंतरता में सुधार करने में मदद करता है।

4क्या यह मशीन जस्ती पाइप का उत्पादन कर सकती है?

हां, यह मशीन बाद में गैल्वनाइज करने के लिए काले वेल्डेड पाइप का उत्पादन कर सकती है या ग्राहक के प्रक्रिया मार्ग के आधार पर उपयुक्त गैल्वनाइज स्टील स्ट्रिप से वेल्डेड पाइप का उत्पादन कर सकती है।

सामग्री की स्थिति और सतह की आवश्यकता के अनुसार अंतिम विन्यास की पुष्टि की जानी चाहिए।

5उद्धरण देने से पहले किस जानकारी की आवश्यकता होती है?

ग्राहक को पाइप व्यास रेंज, दीवार मोटाई रेंज, स्टील ग्रेड, कॉइल वजन, पट्टी चौड़ाई, लक्ष्य मानक, उत्पादन गति, बिजली की आपूर्ति, कार्यशाला लेआउट, काटने की लंबाई,और परीक्षण आवश्यकताएं.

पाइप ड्राइंग या नमूना विनिर्देश उद्धरण को अधिक सटीक बनाने में मदद कर सकते हैं।
