बीआईएस मानक स्टील पाइप उत्पादन लाइन 88.9 मिमी - 219 मिमी बाहरी व्यास औद्योगिक पाइप विनिर्माण

स्टील पाइप/ट्यूब उत्पादन के लिए सभी समाधान

उत्पाद का अवलोकन

बीआईएस मानक स्टील पाइप उत्पादन लाइन 88.9 मिमी - 219 मिमी बाहरी व्यास के लिए उन निर्माताओं के लिए डिज़ाइन की गई है जिन्हें भारतीय बाजार की आवश्यकताओं को पूरा करने वाले वेल्डेड स्टील पाइप का उत्पादन करने की आवश्यकता है।औद्योगिक परियोजना विनिर्देश, और स्थिर आयामी मानक।

यह उत्पादन लाइन मध्यम और बड़े व्यास वेल्डेड स्टील पाइप के लिए उपयुक्त है। यह संरचनात्मक पाइप, निर्माण पाइप, इंजीनियरिंग पाइप, यांत्रिक पाइप,और सामान्य औद्योगिक स्टील पाइप अनुप्रयोग.

इस लाइन का मुख्य मूल्य न केवल पाइप बनाने और वेल्डिंग है। यह स्टील कॉइल तैयार करने से लेकर बनाने, उच्च आवृत्ति वेल्डिंग, आकार, काटने,और समाप्त पाइप निर्वहन.

भारतीय बाजार को लक्षित करने वाले ग्राहकों के लिए, बीआईएस से संबंधित पाइप उत्पादन के लिए स्थिर पाइप व्यास, दीवार मोटाई नियंत्रण, वेल्ड सीम की गुणवत्ता, सीधापन, काटने की सटीकता की आवश्यकता होती है।और उत्पादन की गुणवत्ता का पता लगाने योग्यइसलिए, पाइप विनिर्देश, सामग्री ग्रेड, उत्पादन गति, निरीक्षण आवश्यकताओं और अंतिम अनुप्रयोग के आधार पर मशीन का चयन किया जाना चाहिए।

झांगजियागंग झोंगयुई धातु विज्ञान उपकरण प्रौद्योगिकी कं, लिमिटेड पाइप आकार रेंज, दीवार मोटाई, स्टील ग्रेड, मानक आवश्यकता के अनुसार अनुकूलित स्टील पाइप उत्पादन लाइन समाधान प्रदान करता है,कारखाने का लेआउट, और डाउनस्ट्रीम परीक्षण प्रक्रिया।

कारण

कई खरीदार बीआईएस मानक स्टील पाइप उत्पादन लाइन की तलाश करते हैं क्योंकि उन्हें उन पाइपों की आवश्यकता होती है जो बाजार पहुंच, परियोजना स्वीकृति या ग्राहक गुणवत्ता आवश्यकताओं को पूरा कर सकें।

वास्तविक उत्पादन में, पाइप गुणवत्ता की समस्याएं आमतौर पर एक मशीन से नहीं आती हैं। वे अक्सर खराब पट्टी तैयारी, अस्थिर मोल्डिंग, गलत वेल्ड सीम संरेखण,अपर्याप्त आकार की सटीकता, या कमजोर काटने और हैंडलिंग सिस्टम।

88.9 मिमी से 219 मिमी के बाहरी व्यास के पाइपों के लिए, मशीन की संरचना को छोटे व्यास के पाइप मिलों की तुलना में मजबूत होना चाहिए। बड़े पाइप व्यास और मोटी दीवार मोटाई के लिए अधिक मोल्डिंग शक्ति की आवश्यकता होती है,स्थिर स्टैंड संरचना, उपयुक्त रोलर डिजाइन, और पर्याप्त वेल्डिंग शक्ति।

यदि उत्पादन लाइन सही ढंग से मेल नहीं खाती है, तो तैयार पाइपों में अंडाकार, अस्थिर बाहरी व्यास, वेल्ड सीम विचलन, असभ्य आंतरिक या बाहरी मोती, झुकने,खराब सतह की गुणवत्ता, या असंगत काटने की लंबाई।

बीआईएस से संबंधित उत्पादन के लिए, ये समस्याएं सीधे निरीक्षण, ग्राहक स्वीकृति और दोहराए गए आदेशों को प्रभावित कर सकती हैं।सही समाधान एक साधारण पाइप बनाने इकाई के रूप में मशीन का इलाज करने के बजाय एक पूर्ण प्रक्रिया उत्पादन लाइन का निर्माण करना है.

समाधान

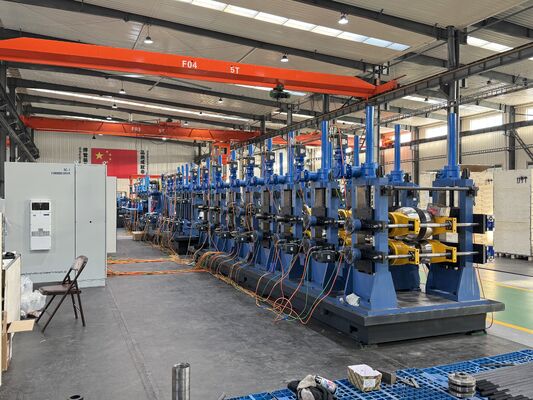

यह बीआईएस स्टैंडर्ड स्टील पाइप उत्पादन लाइन एक पूर्ण और मेल खाने वाली ईआरडब्ल्यू पाइप विनिर्माण प्रक्रिया के माध्यम से मध्यम और बड़े व्यास पाइप उत्पादन की मुख्य समस्याओं को हल करती है।

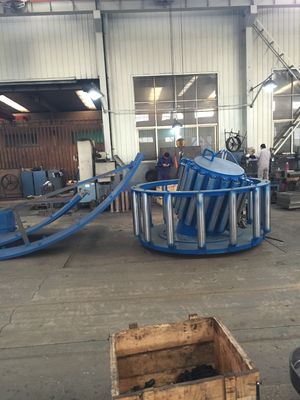

यह लाइन स्टील स्ट्रिप को अनरोलिंग और कॉइल तैयार करने से शुरू होती है। स्टील स्ट्रिप को एक साथ जोड़ा जाता है और एक संचयक के माध्यम से संग्रहीत किया जाता है।मोल्डिंग और वेल्डिंग सेक्शन को लगातार काम करने की अनुमति देना और कॉइल बदलने के दौरान डाउनटाइम को कम करना.

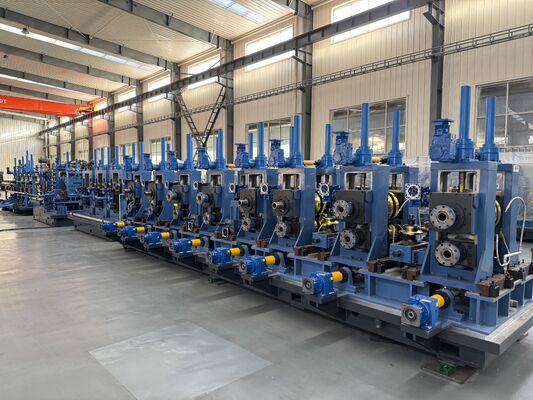

मोल्डिंग सेक्शन में सटीक रोलर्स का उपयोग किया जाता है ताकि स्टील स्ट्रिप को धीरे-धीरे एक गोल पाइप के रूप में तैयार किया जा सके।वेल्डिंग स्थिरता महत्वपूर्ण है क्योंकि यह वेल्ड सीम स्थिति को प्रभावित करता है, पाइप की गोलता और अंतिम आकार की सटीकता।

उच्च आवृत्ति वेल्डिंग प्रणाली पट्टी के किनारों को गर्म करती है और उन्हें दबाव के तहत वेल्ड करती है। वेल्डिंग के बाद, पाइप अनुप्रयोग और गुणवत्ता आवश्यकता के अनुसार मोती हटाने और ठंडा करने को कॉन्फ़िगर किया जा सकता है।

साइजिंग सेक्शन पाइप के बाहरी व्यास को सही करता है और आयामी स्थिरता में सुधार करता है। फिर काटने की प्रणाली पाइप को आवश्यक लंबाई में काटती है,जबकि रन आउट टेबल समाप्त पाइप हस्तांतरण का समर्थन करता है, निरीक्षण और संग्रह।

उन ग्राहकों के लिए जिन्हें बीआईएस से संबंधित पाइप उत्पादन की आवश्यकता होती है, वैकल्पिक उपकरण जैसे हाइड्रोटेस्टर, वर्डी करंट टेस्ट, अल्ट्रासोनिक टेस्ट, एंड फेसिंग मशीन, मार्किंग सिस्टम, वेजिंग सिस्टम,और पैकिंग प्रणाली गुणवत्ता नियंत्रण और ट्रेसेबिलिटी में सुधार के लिए जोड़ा जा सकता है.

मशीन का मॉडल: ZY-219

स्टील पाइप उत्पादन लाइन उत्पादन प्रक्रिया

विभिन्न ग्राहक के अनुसार, मशीनरी अलग प्रक्रिया से मिलकर बनता है, लेकिन हमारी कंपनी के मानक उत्पादन प्रक्रिया के रूप में उड़ा दिया है, यह आपके संदर्भ के लिए है,मान लीजिए कि आपकी कंपनी की विशेष आवश्यकता है, हम चर्चा कर सकते हैं और आपके विशेष डिजाइन कर सकते हैं।

Uncoiler→ Shear&welding machine→ Accumulator (Cage) →Forming machine→ HF welding→ Sizing machine→ Flying saw (Cold saw) → रन आउट टेबल

प्रौद्योगिकी लाभ

पाइप उत्पादन एक ऐसा उद्योग है जिसमें उत्पादों के उत्पादन के लिए योग्य मशीन और अनुभवी प्रौद्योगिकी की आवश्यकता होती है, जिसका अर्थ है कि मशीन और अनुभव दोनों महत्वपूर्ण हैं।हमारी कंपनी केवल इस्पात पाइप उत्पादन लाइन का निर्माण कर रहे हैं जो बड़े पैमाने पर इस्पात पाइप का उत्पादन करने के लिए स्वयं मशीन का उपयोग, हम उन्हें चलाने के साथ हमारी मशीन में सुधार कर रहे हैं अनुभवी प्रौद्योगिकी प्राप्त करने के लिए. हमें चुनें, आप न केवल हम से मशीन प्राप्त कर रहे हैं, आप भी वह हमसे अनुभवी प्रौद्योगिकी प्राप्त कर रहे हैं.

स्टील पाइप उत्पादन लाइन आवेदन का संक्षिप्त विवरण

इस्पात पाइप उत्पादन लाइन, जिसे इस्पात ट्यूब विनिर्माण लाइन के रूप में जाना जाता है, जिसमें सभी प्रकार के इस्पात ट्यूब, प्रोफाइल आदि का उत्पादन करने के लिए उच्च आवृत्ति वेल्डर और रोलर्स का उपयोग किया जाता है।निर्माण ट्यूबों में भी व्यापक रूप से प्रयोग किया जाता है, सटीक ट्यूब, ऑटो ट्यूब, बाड़, हीट एक्सचेंजर, फर्नीचर ट्यूब, दबाव ट्यूब उत्पादन, उपयुक्त परिष्करण उपकरण के साथ, मशीन भी एपीआई पाइप, गैस परिवहन का उत्पादन करने में सक्षम हो सकता है,और उच्च मानक ट्यूब और इतने पर.

बाजार वितरण

शुरुआत में हम स्टील पाइप उत्पादन लाइनों का निर्माण और बिक्री केवल घरेलू बाजार में कर रहे हैं, देश नीति के उद्घाटन और विकास के दौरान,साथ ही प्रौद्योगिकी में सुधार के साथ, हम 2006 के बाद से मशीनरी के निर्यात शुरू कर रहे हैं, और अब स्टील पाइप उत्पादन लाइन 70 से अधिक देशों, मुख्य बाजार जैसे एशिया, उत्तरी अमेरिका, दक्षिण अमेरिका,यूरोपमध्य पूर्व, दक्षिण पूर्व एशिया और अफ्रीका में हम विश्व बाजार में प्रतिष्ठा प्राप्त कर रहे हैं।

स्टील पाइप उत्पादन लाइन विनिर्देश

बाजार की मांग के अनुसार।

हमें मानक मॉडल दिए गए हैं, और यह केवल आपके संदर्भ के लिए है,

उत्पादन रेंज और मुख्य तकनीकी को समायोजित किया जा सकता है मान लीजिए आपकी कंपनी की विशेष आवश्यकता है।

आवेदन

स्ट्रक्चरल स्टील पाइप उत्पादन

इस उत्पादन लाइन का उपयोग भवन संरचनाओं, इस्पात फ्रेम, स्तंभों, समर्थन और सामान्य निर्माण परियोजनाओं के लिए इस्पात पाइपों के निर्माण के लिए किया जा सकता है।

संरचनात्मक अनुप्रयोगों के लिए, पाइप सीधीपन, दीवार मोटाई स्थिरता, वेल्ड सीम गुणवत्ता, और बाहरी व्यास स्थिरता निर्माण और स्थापना के लिए महत्वपूर्ण हैं।

इंजीनियरिंग और अवसंरचना पाइप उत्पादन

88.9 मिमी से 219 मिमी पाइप रेंज का उपयोग आमतौर पर इंजीनियरिंग परियोजनाओं, बुनियादी ढांचा प्रणालियों, औद्योगिक सुविधाओं और बड़े पैमाने पर इस्पात संरचना कार्य में किया जाता है।

एक स्थिर उत्पादन लाइन निर्माताओं को बार-बार परियोजना के आदेशों को पूरा करने और विभिन्न बैचों में एक समान पाइप गुणवत्ता बनाए रखने में मदद करती है।

यांत्रिक और उपकरण पाइप उत्पादन

यह लाइन मशीनरी फ्रेम, उपकरण समर्थन, कन्वेयर सिस्टम, औद्योगिक प्लेटफार्मों और निर्माण कार्यशालाओं के लिए वेल्डेड स्टील पाइप का उत्पादन भी कर सकती है।

इन अनुप्रयोगों के लिए, पाइप की ताकत, आयामी सटीकता और काटने की लंबाई की सटीकता सीधे असेंबली दक्षता को प्रभावित करती है।

भारतीय बाजार पाइप विनिर्माण

भारतीय बाजार की आपूर्ति करने वाले निर्माताओं के लिए, बीआईएस से संबंधित पाइप उत्पादन के लिए मानक अनुपालन, निरीक्षण प्रक्रिया, उत्पाद अंकन और गुणवत्ता स्थिरता पर अधिक ध्यान देने की आवश्यकता है।

परीक्षण और परिष्करण उपकरण के साथ एक पूर्ण उत्पादन लाइन उन ग्राहकों के लिए अधिक उपयुक्त है जो परियोजना आपूर्ति, वितरक चैनलों या दीर्घकालिक औद्योगिक पाइप बाजारों में प्रवेश करना चाहते हैं।

यह कैसे काम करता है

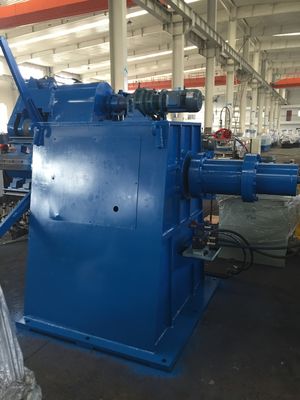

उत्पादन प्रक्रिया स्टील कॉइल लोड करने से शुरू होती है। अनकोइलर स्टील स्ट्रिप को रिलीज़ करता है और इसे कतरनी और वेल्डिंग सेक्शन में भेजता है।

जब एक कॉइल लगभग समाप्त हो जाती है, तो पुराने कॉइल के अंत और नए कॉइल की शुरुआत को जोड़ा जाता है।.

स्ट्रिप तब मोल्डिंग सेक्शन में प्रवेश करती है। कई मोल्डिंग स्टैंड धीरे-धीरे फ्लैट स्ट्रिप को गोल पाइप के आकार में मोड़ते हैं। सही मोल्डिंग किनारे के गलत संरेखण को कम करती है और वेल्डिंग स्थिरता में सुधार करती है।

मोल्डिंग के बाद, खुली पाइप उच्च आवृत्ति वेल्डिंग अनुभाग में प्रवेश करती है। स्ट्रिप के किनारों को गर्म किया जाता है और एक निरंतर वेल्ड सीम बनाने के लिए एक साथ दबाया जाता है।

वेल्डिंग के बाद, पाइप को ठंडा करने और आकार देने वाले वर्गों से गुजरता है। आकार देने वाले स्टैंड पाइप के बाहरी व्यास, गोलता और आयामी सहिष्णुता को सही करते हैं।

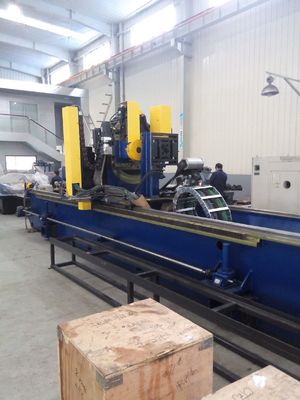

तब पाइप को फ्लाइंग सॉ या कोल्ड सॉ द्वारा निश्चित लंबाई में काटा जाता है। काटने के बाद, तैयार पाइप स्थानांतरण, निरीक्षण, बंडलिंग या डाउनस्ट्रीम प्रसंस्करण के लिए रन आउट टेबल पर जाते हैं।

कैसे चुनें

1पाइप मानक और बाजार आवश्यकता की पुष्टि करें

यदि लक्षित बाजार को बीआईएस से संबंधित स्टील पाइपों की आवश्यकता होती है, तो उत्पादन लाइन को उचित गुणवत्ता नियंत्रण, निरीक्षण उपकरण, चिह्नित प्रक्रिया और ट्रेस करने की क्षमता के साथ योजना बनाई जानी चाहिए।

मशीन आपूर्तिकर्ता को न केवल पाइप के आकार को समझना चाहिए, बल्कि मानक, अनुप्रयोग और स्वीकृति की आवश्यकता को भी समझना चाहिए।

2. पाइप व्यास और दीवार मोटाई की पुष्टि करें

यह लाइन 88.9 मिमी - 219 मिमी बाहरी व्यास के पाइपों के लिए डिज़ाइन की गई है। हालांकि, दीवार की मोटाई का मशीन की ताकत, मोटर शक्ति, वेल्डिंग क्षमता और रोलर डिजाइन पर बड़ा प्रभाव पड़ता है।

मोटी पाइपों के लिए मजबूत मोल्डिंग स्टैंड, उच्च मोल्डिंग बल और अधिक स्थिर आकार प्रणाली की आवश्यकता होती है।

3स्टील ग्रेड की पुष्टि करें.

विभिन्न स्टील ग्रेड में अलग-अलग ताकत और गठन व्यवहार होता है। कार्बन स्टील, कम मिश्र धातु वाले स्टील और संरचनात्मक स्टील के लिए अलग-अलग रोलर डिजाइन और वेल्डिंग कॉन्फ़िगरेशन की आवश्यकता हो सकती है।

उद्धरण से पहले, ग्राहकों को सामग्री ग्रेड, उपज शक्ति, तन्यता शक्ति और पट्टी चौड़ाई सीमा प्रदान करनी चाहिए यदि उपलब्ध हो।

4आवश्यक उत्पादन गति की पुष्टि करें

उच्च गति से उत्पादन में सुधार हो सकता है, लेकिन संचयक, एचएफ वेल्डर, काटने की प्रणाली और रन आउट टेबल को गति से मेल खाना चाहिए।

एक लाइन जो तेजी से चलती है, लेकिन अक्सर रुकती है, वास्तविक उत्पादकता पैदा नहीं करेगी। स्थिर निरंतर उत्पादन अकेले गति से अधिक महत्वपूर्ण है।

5. परीक्षण और परिष्करण प्रक्रिया की पुष्टि करें

बीआईएस से संबंधित अनुप्रयोगों के लिए, ग्राहकों को हाइड्रो परीक्षण, एड्डी करंट परीक्षण, अल्ट्रासोनिक परीक्षण, अंत का सामना करना, अंकन, पेंटिंग, वजन और पैकिंग की आवश्यकता हो सकती है।

इन विकल्पों को मशीन के लेआउट डिजाइन से पहले योजनाबद्ध किया जाना चाहिए, क्योंकि वे कार्यशाला की लंबाई, पाइप प्रवाह दिशा, श्रम व्यवस्था और निवेश बजट को प्रभावित करते हैं।

6. कारखाने के लेआउट और स्थापना की स्थिति की पुष्टि करें

मध्यम और बड़े व्यास के पाइप उत्पादन लाइनों को कॉइल भंडारण, अनकोलिंग, संचय, मोल्डिंग मिल, काटने की प्रणाली, रन आउट टेबल और तैयार पाइप हैंडलिंग के लिए पर्याप्त स्थान की आवश्यकता होती है।

अंतिम डिजाइन से पहले, ग्राहक को कार्यशाला की लंबाई, चौड़ाई, क्रेन क्षमता, बिजली की आपूर्ति, नींव की स्थिति और ऑपरेटर क्षेत्र की पुष्टि करनी चाहिए।

अक्सर पूछे जाने वाले प्रश्न

1स्टील पाइप उत्पादन के लिए बीआईएस मानक का क्या अर्थ है?

भारतीय मानक ब्यूरो (बीआईएस) का तात्पर्य है। भारतीय बाजार को लक्षित करने वाले इस्पात पाइप निर्माताओं के लिए, बीआईएस से संबंधित उत्पादन के लिए आमतौर पर स्थिर पाइप आयामों, वेल्ड गुणवत्ता, परीक्षण प्रक्रिया,चिह्नित करना, और प्रासंगिक भारतीय मानकों या ग्राहक विनिर्देशों का अनुपालन।

2क्या यह उत्पादन लाइन 88.9 मिमी से 219 मिमी के बाहरी व्यास के पाइप बना सकती है?

हां. यह लाइन 88.9 मिमी - 219 मिमी बाहरी व्यास सीमा के भीतर स्टील पाइप के लिए डिज़ाइन की गई है। अंतिम विन्यास दीवार की मोटाई, स्टील ग्रेड, आवश्यक गति और पाइप अनुप्रयोग पर निर्भर करता है।

3. यह पाइप साइज रेंज छोटी पाइप मिलों से अलग क्यों है?

88.9 मिमी से 219 मिमी तक के पाइपों के लिए अधिक मजबूत बनाने की शक्ति, बड़े रोलर स्टैंड, उच्च वेल्डिंग क्षमता और अधिक स्थिर आकार नियंत्रण की आवश्यकता होती है।छोटे पाइप मिल संरचनाओं आमतौर पर इस व्यास सीमा के लिए उपयुक्त नहीं हैं.

4यदि पाइपों को परियोजना निरीक्षण आवश्यकताओं को पूरा करना है तो किस उपकरण की आवश्यकता है?

ग्राहकों को हाइड्रो टेस्टर, एड्डी करंट टेस्टिंग, अल्ट्रासोनिक टेस्टिंग, एंड फेसिंग मशीन, मार्किंग सिस्टम, वेजिंग सिस्टम और पैकिंग सिस्टम की आवश्यकता हो सकती है।सटीक विन्यास पाइप मानक और अंतिम उपयोग पर निर्भर करता है.

5मुझे सही बीआईएस स्टील पाइप उत्पादन लाइन कैसे चुननी चाहिए?

आपको पाइप व्यास रेंज, दीवार मोटाई रेंज, स्टील ग्रेड, लक्ष्य मानक, वार्षिक क्षमता, काटने की लंबाई, कारखाने का लेआउट, और आवश्यक परीक्षण उपकरण प्रदान करना चाहिए। इन विवरणों के आधार पर,आपूर्तिकर्ता एक उपयुक्त उत्पादन लाइन डिजाइन कर सकते हैं.

निष्कर्ष

बीआईएस मानक स्टील पाइप उत्पादन लाइन 88.9 मिमी - 219 मिमी बाहरी व्यास के लिए उन निर्माताओं के लिए एक पूर्ण समाधान है जिन्हें भारतीय बाजार की आवश्यकताओं के लिए स्थिर वेल्डेड स्टील पाइप उत्पादन की आवश्यकता है।औद्योगिक परियोजनाएं, संरचनात्मक अनुप्रयोग और इंजीनियरिंग उपयोग।

एक योग्य उत्पादन लाइन को न केवल पाइप बनाने और वेल्ड करने की आवश्यकता होती है, बल्कि मानक अनुपालन, आयामी स्थिरता, वेल्ड गुणवत्ता, परीक्षण प्रक्रिया, तैयार पाइप हैंडलिंग,और दीर्घकालिक उत्पादन दक्षता.

बीआईएस से संबंधित स्टील पाइप बनाने की योजना बनाने वाले ग्राहकों के लिए सही चयन पाइप के आकार, दीवार की मोटाई, सामग्री की श्रेणी, मानक आवश्यकता, निरीक्षण प्रक्रिया पर आधारित होना चाहिए।और कारखाने का लेआउट.
