ZY-219 एपीआई लाइन पाइप, आवरण पाइप, एएसटीएम ए 53 स्टील पाइप मिलिंग मशीन

लागू सामग्री

(1)कोल्ड रोल्ड स्टील स्ट्रिप

(2)सामग्रीः कम कार्बन स्टील, कम मिश्र धातु स्टीलδs≤345Mpa,δb≤610Mpa

(3)चीनी पट्टी की मोटाईः 2.0-8.0 मिमी

(4)स्टील पट्टी की चौड़ाईः 280-690 मीटर

(5) स्टील कॉइल की आईडीः Φ450-Φ610 मिमी

(6) स्टील कॉइल का ओ.डी.: Φ800-Φ2100 मिमी

(7) अधिकतम वजन कॉइलः 12000 किलोग्राम

प्रसंस्करण इस्पात पाइप के आयाम सीमा

(1) ओ.डी.: Φ88.9-Φ219 मिमी

(2)दीवार की मोटाईः 2.0mm-8.0mm

(3)लंबाईः 4-12 मीटर

उत्पाद का अवलोकन

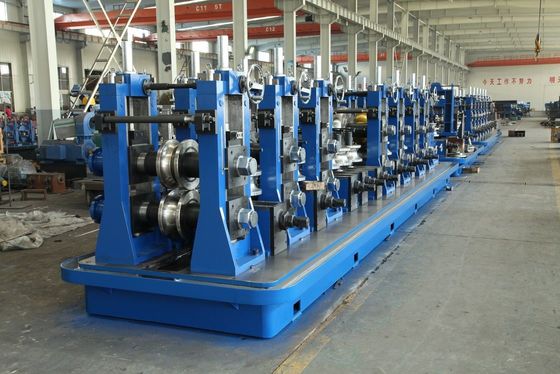

एएसटीएम ए 53 ईआरडब्ल्यू स्टील पाइप मिल उपकरण 120 एम/मिन उच्च आवृत्ति वेल्डेड स्टील पाइप का निरंतर उत्पादन करने के लिए डिज़ाइन किया गया है जो द्रव परिवहन, यांत्रिक संरचनाओं, निर्माण,अग्नि सुरक्षा प्रणाली, और सामान्य औद्योगिक पाइपिंग।

यह उत्पादन लाइन कार्बन स्टील, ब्लैक स्टील, हॉट-डिप गैल्वेनाइज्ड स्टील, कोल्ड-रोल्ड स्टील और हॉट-रोल्ड स्टील स्ट्रिप के लिए उपयुक्त है।यह विशेष रूप से उन निर्माताओं के लिए उपयुक्त है जिन्हें स्थिर पाइप बनाने की आवश्यकता है, विश्वसनीय वेल्ड सीम गुणवत्ता और एएसटीएम ए 53 से संबंधित पाइप बाजारों के लिए उच्च गति उत्पादन।

पेशेवर सटीकता के लिए, एएसटीएम ए 53 का उपयोग मुख्य रूप से काले और गर्म डुबकी वाले जस्ती इस्पात पाइप के लिए किया जाता है, सामान्य स्टेनलेस स्टील पाइप के लिए नहीं। यदि ग्राहक का लक्ष्य उत्पाद स्टेनलेस स्टील पाइप है,मशीन कॉन्फ़िगरेशन और लागू मानक को अलग से जांचना चाहिए, जैसे कि ऑस्टेनिटिक स्टेनलेस स्टील पाइप के लिए एएसटीएम ए 312.

समस्या

कई पाइप निर्माता एएसटीएम से संबंधित बाजारों में प्रवेश करना चाहते हैं लेकिन उच्च गति उत्पादन के दौरान अस्थिर पाइप गुणवत्ता का सामना करते हैं।

सामान्य समस्याओं में खराब वेल्ड सीम ताकत, अस्थिर बाहरी व्यास, अत्यधिक बोर, गलत काटने की लंबाई, कम उत्पादन गति और कॉइल परिवर्तन या आकार परिवर्तन के दौरान उच्च स्क्रैप दर शामिल हैं।

जब उत्पादन गति 120M/Min तक पहुँच जाती है, तो स्ट्रिप फीडिंग, बनाने के कोण, वेल्डिंग गर्मी, निचोड़ दबाव, शीतलन और आकार में छोटी समस्याएं जल्दी से बड़ी गुणवत्ता जोखिम बन सकती हैं।

स्पष्ट उत्तर

एक योग्य एएसटीएम ए 53 पाइप मिल न केवल उच्च गति पर गोल पाइप का उत्पादन करना चाहिए। यह पट्टी तैयारी, गठन स्थिरता, ईआरडब्ल्यू वेल्डिंग गुणवत्ता, आकार सटीकता, काटने सटीकता,और पूरे उत्पादन प्रक्रिया के दौरान निरीक्षण संगतता.

कारण

एएसटीएम ए५३ से संबंधित पाइप उत्पादन के लिए स्थिर सामग्री बनाने और विश्वसनीय अनुदैर्ध्य वेल्ड गुणवत्ता की आवश्यकता होती है।

यदि मोल्डिंग रोल को सही ढंग से डिज़ाइन नहीं किया गया है, तो वेल्डिंग से पहले स्ट्रिप के किनारे समान रूप से नहीं मिल सकते हैं। इससे वेल्ड सीम बंधन अस्थिर हो सकता है, आंतरिक बुर समस्याएं और ठंडा होने के बाद पाइप विकृति हो सकती है.

उच्च आवृत्ति वेल्डिंग के लिए वेल्डिंग शक्ति, गति, वी-कोण, निचोड़ बल और शीतलन की स्थिति के सटीक नियंत्रण की भी आवश्यकता होती है।पाइप दृश्य निरीक्षण पास कर सकता है लेकिन दबाव में विफल हो सकता है, झुकने, थ्रेडिंग, ग्रूविंग, या डाउनस्ट्रीम स्थापना।

उच्च गति उत्पादन के लिए, कॉइल हैंडलिंग भी महत्वपूर्ण है। एक स्थिर संचय प्रणाली के बिना, कॉइल परिवर्तन के दौरान मोल्डिंग और वेल्डिंग अनुभाग रुक सकता है।इससे पुनः आरंभ करने का अपशिष्ट बढ़ जाता है और वास्तविक उत्पादन दक्षता कम हो जाती है.

एक अन्य आम मुद्दा केवल अधिकतम गति के आधार पर उपकरण का चयन है। 120M/Min पाइप मिल केवल तभी सार्थक है जब पाइप का आकार, दीवार की मोटाई, सामग्री का ग्रेड, वेल्डिंग शक्ति,और काटने प्रणाली सही ढंग से मेल खाते हैं.

समाधान

यह एएसटीएम ए 53 ईआरडब्ल्यू स्टील पाइप मिल उपकरण स्टील कॉइल से तैयार पाइप तक एक पूर्ण वेल्डेड पाइप उत्पादन समाधान प्रदान करता है।

पूर्ण लाइन में आम तौर पर अनकोइलर, कतरनी और अंत वेल्डर, स्ट्रिप संचय, मोल्डिंग मिल, उच्च आवृत्ति वेल्डिंग प्रणाली, वेल्ड बीड्स हटाने की इकाई, शीतलन अनुभाग, आकार मिल,सीधी इकाई, फ्लाइंग सॉ या कोल्ड सॉ, रन-आउट टेबल और वैकल्पिक निरीक्षण उपकरण।

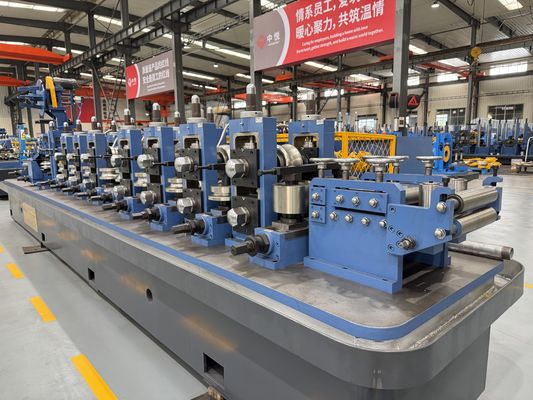

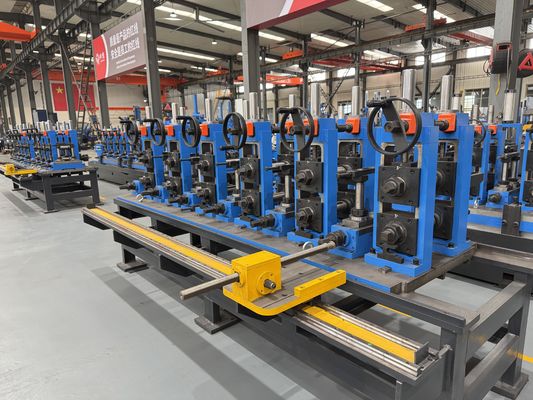

मोल्डिंग सेक्शन धीरे-धीरे स्टील स्ट्रिप को कई रोल स्टैंड्स के माध्यम से गोल पाइप के रूप में मोड़ता है।एक स्थिर गठन प्रक्रिया सुनिश्चित करती है कि दोनों पट्टी किनारों सही संरेखण के साथ वेल्डिंग बिंदु में प्रवेश.

उच्च आवृत्ति वेल्डिंग इकाई पट्टी के किनारों को गर्म करती है और निचोड़ रोल के माध्यम से अनुदैर्ध्य सीम वेल्डिंग को पूरा करती है।यह प्रक्रिया व्यापक रूप से ERW स्टील पाइप उत्पादन के लिए प्रयोग किया जाता है क्योंकि यह निरंतर उत्पादन का समर्थन करता है, उच्च दक्षता और स्थिर वेल्ड गुणवत्ता।

आकार अनुभाग समाप्त पाइप के अंतिम बाहरी व्यास, गोलता और सीधापन को नियंत्रित करता है।यह खंड महत्वपूर्ण है क्योंकि आयामी स्थिरता थ्रेडिंग को प्रभावित करती है, ग्रूविंग, युग्मन, स्थापना और दबाव प्रदर्शन।

उच्च गुणवत्ता वाले बाजारों को लक्षित करने वाले ग्राहकों के लिए, उत्पादन लाइन को ऑनलाइन एड़ी करंट परीक्षण, अल्ट्रासोनिक परीक्षण, हाइड्रोस्टैटिक परीक्षण, अंत का सामना करना, स्वचालित अंकन, बंडलिंग,और पैकिंग प्रणाली.

Zhongyue धातु विज्ञान उपकरण प्रौद्योगिकी ग्राहक के पाइप आकार सीमा, दीवार मोटाई, इस्पात ग्रेड, वार्षिक उत्पादन, कार्यशाला लेआउट, बिजली की आपूर्ति के अनुसार पाइप मिल डिजाइन कर सकते हैं,और लक्ष्य बाजार की आवश्यकताएं.

विनिर्देश

निम्नलिखित पैरामीटर एएसटीएम ए 53 ईआरडब्ल्यू स्टील पाइप मिल उपकरण के लिए संदर्भ विनिर्देश हैं। पाइप के आकार, दीवार मोटाई, स्टील ग्रेड के अनुसार अंतिम विन्यास की पुष्टि की जानी चाहिए,उत्पादन मानक, और आवश्यक आउटपुट।

आवेदन

यह पाइप मिल उपकरण द्रव परिवहन, यांत्रिक संरचनाओं और सामान्य औद्योगिक उपयोग के लिए वेल्डेड स्टील पाइप का उत्पादन करने वाले कारखानों के लिए उपयुक्त है।

पानी, गैस, भाप और हवाई लाइनें

एएसटीएम ए५३ से संबंधित पाइपों का उपयोग सामान्य द्रव हस्तांतरण अनुप्रयोगों जैसे पानी, गैस, भाप और वायु लाइनों में व्यापक रूप से किया जाता है।

इन अनुप्रयोगों के लिए, सुरक्षित कनेक्शन और विश्वसनीय स्थापना के लिए वेल्ड सीम स्थिरता, पाइप गोलाकारता और आयामी नियंत्रण आवश्यक हैं।

अग्नि सुरक्षा और भवन सेवाएं

ईआरडब्ल्यू स्टील पाइप आम तौर पर अग्नि सुरक्षा प्रणालियों, छिड़काव पाइपलाइनों, भवन सेवा पाइपलाइनों और सार्वजनिक सुविधा परियोजनाओं में उपयोग किए जाते हैं।

इन बाजारों में अक्सर स्थिर पाइप व्यास, स्वच्छ काटने के छोर और थ्रेडिंग या ग्रूविंग के साथ संगतता की आवश्यकता होती है।

यांत्रिक और संरचनात्मक अनुप्रयोग

पाइप मिल मैकेनिकल फ्रेम, उपकरण समर्थन, गार्डरिल, मचान भागों और सामान्य संरचनात्मक उपयोगों के लिए स्टील पाइप का उत्पादन भी कर सकती है।

इन अनुप्रयोगों के लिए, सीधापन और वेल्ड सीम स्थिरता डाउनस्ट्रीम विनिर्माण दक्षता में सुधार करने में मदद करते हैं।

जस्ती पाइप उत्पादन

उपयुक्त कच्चे माल और डाउनस्ट्रीम प्रसंस्करण के साथ संयुक्त होने पर, यह लाइन जंग प्रतिरोधी अनुप्रयोगों के लिए जस्ती पाइप उत्पादन का समर्थन कर सकती है।

जस्ती इस्पात पाइप का व्यापक रूप से निर्माण, कृषि सुविधाओं, बाड़ और बाहरी पाइप प्रणालियों में उपयोग किया जाता है।

यह कैसे काम करता है

उत्पादन की प्रक्रिया स्टील कॉइल लोडिंग से शुरू होती है। अनकोइलर स्टील स्ट्रिप को पकड़ता है और उत्पादन लाइन में खिलाता है।

कतरनी और अंत वेल्डर एक कॉइल की पूंछ को अगले कॉइल के सिर से जोड़ता है। इससे डाउनटाइम कम होता है और उत्पादन अधिक निरंतर रहता है।

स्ट्रिप सामग्री को स्टोरेज करने वाला स्ट्रिप स्टोरेज स्ट्रिप स्टोरेज स्टोरेज स्टोरेज स्टोरेज स्टोरेज स्टोरेज स्टोरेज स्टोरेज स्टोरेज स्टोरेज स्टोरेज स्टोरेज स्टोरेज स्टोरेज स्टोरेज स्टोरेज स्टोरेज स्टोरेज स्टोरेज स्टोरेज स्टोरेज स्टोरेज स्टोरेज स्टोरेज स्टोरेज स्टोरेज स्टोरेज स्टोरेज स्टोरेज स्टोरेज स्टोरेज स्टोरेज स्टोरेज स्टोरेज स्टोरेज स्टोरेज स्टोरेज स्टोरेज स्टोरेज स्टोरेज स्टोरेज स्टोरेज स्टोरेज स्टोरेज स्टोरेज स्टोरेज स्टोरेज स्टोरेज स्टोरेज स्टोरेज स्टोरेज स्टोरेज स्टोरेज स्टोरेज स्टोरेज स्टोरेज स्टोरेज स्टोरेज स्टोरेज स्टोरेज स्टोरेज स्टोरेज स्टोरेज स्टोरेज स्टोरेज स्टोरेज स्टोरेज स्टोरेज स्टोरेज स्टोरेज स्टोरेज स्टोरेज स्टोरेज स्टोरेज स्टोरेज स्टोरेज स्टोरेज स्टोरेज स्टो

मोल्डिंग मिल धीरे-धीरे फ्लैट स्ट्रिप को एक गोल पाइप में आकार देती है। सही रोल पास डिजाइन वेल्डिंग से पहले स्थिर किनारे संरेखण सुनिश्चित करता है।

उच्च आवृत्ति वेल्डिंग प्रणाली पट्टी के किनारों को तेजी से गर्म करती है। निचोड़ रोल एक मजबूत अनुदैर्ध्य वेल्ड सीम बनाने के लिए गर्म किनारों को एक साथ दबाते हैं।

वेल्डिंग के बाद, बाहरी मोती को हटा दिया जाता है, और पाइप को ठंडा करने और आकार देने वाले वर्गों से गुजरता है। आकार देने वाली मिल अंतिम व्यास, गोलता और सीधापन को नियंत्रित करती है।

अंत में, पाइप को फ्लाइंग सॉ या कोल्ड सॉ द्वारा निश्चित लंबाई में काटा जाता है। तैयार पाइप निरीक्षण, संग्रह, बंडलिंग या आगे के प्रसंस्करण के लिए रन-आउट टेबल में चला जाता है।

कैसे चुनें

1. वास्तविक पाइप मानक की पुष्टि करें

मशीन का चयन करने से पहले, पुष्टि करें कि अंतिम उत्पाद एएसटीएम ए 53 कार्बन स्टील पाइप, जस्ती स्टील पाइप, या स्टेनलेस स्टील पाइप है।

यदि लक्ष्य उत्पाद स्टेनलेस स्टील पाइप है, तो एएसटीएम ए 53 सही मानक नहीं हो सकता है। ग्राहक को पुष्टि करनी चाहिए कि क्या एएसटीएम ए 312 या किसी अन्य स्टेनलेस स्टील मानक की आवश्यकता है।

2. पाइप व्यास और दीवार मोटाई की पुष्टि करें

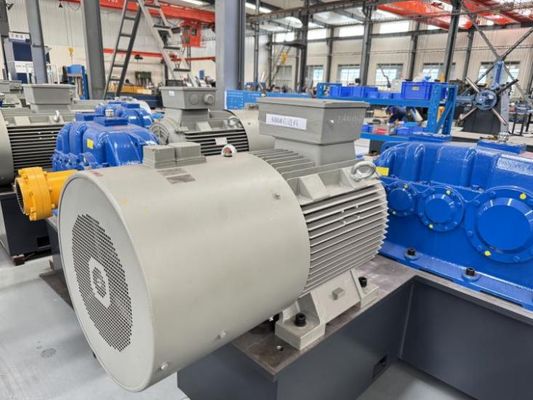

पाइप का व्यास और दीवार की मोटाई मिल के मॉडल का निर्धारण करती है, जिससे स्टैंड की ताकत, मोटर की शक्ति, वेल्डिंग शक्ति, काटने की प्रणाली और उत्पादन गति बनती है।

छोटी पतली दीवार वाली पाइप के लिए डिज़ाइन की गई मशीन का उपयोग सीधे बड़ी मोटी दीवार वाली पाइप के उत्पादन के लिए नहीं किया जा सकता है।

3. उत्पाद रेंज के साथ स्पीड मैच करें

120 एम/मिनट की गति उपयुक्त परिस्थितियों में प्राप्त की जा सकती है, आमतौर पर छोटे व्यास और पतली दीवार के पाइपों के लिए।

बड़े व्यास या मोटी दीवार वाले पाइपों के लिए, व्यावहारिक उत्पादन गति कम हो सकती है क्योंकि गठन बल, वेल्डिंग गर्मी इनपुट, शीतलन समय और काटने की स्थिरता को नियंत्रित किया जाना चाहिए।

4. सही वेल्डिंग शक्ति का चयन करें

उच्च आवृत्ति वाली वेल्डिंग शक्ति पाइप के आकार, दीवार की मोटाई, सामग्री की गुणवत्ता और लाइन की गति से मेल खाना चाहिए।

अपर्याप्त वेल्डिंग शक्ति कमजोर वेल्डिंग बंधन का कारण बन सकती है। अत्यधिक वेल्डिंग शक्ति से ओवरहीटिंग, बड़े बोर और अस्थिर सीम गुणवत्ता हो सकती है।

5. सही काटने की प्रणाली चुनें

फ्लाइंग सॉ निरंतर उच्च गति उत्पादन और सामान्य पाइप काटने के लिए उपयुक्त है।

कोल्ड सॉ की सिफारिश तब की जाती है जब ग्राहक को बेहतर काटने की सतह, कम बोर, अधिक काटने की सटीकता और डाउनस्ट्रीम थ्रेडिंग या ग्रूविंग प्रदर्शन में सुधार की आवश्यकता होती है।

6. निरीक्षण और परीक्षण उपकरण की योजना

यदि पाइप दबाव से संबंधित या निर्यात अनुप्रयोगों के लिए उपयोग किया जाता है, तो वैकल्पिक निरीक्षण प्रणालियों पर विचार किया जाना चाहिए।

आम विकल्पों में एडी करंट परीक्षण, अल्ट्रासोनिक परीक्षण, हाइड्रोस्टैटिक परीक्षण, अंत निरीक्षण, अंकन और स्वचालित बंडलिंग शामिल हैं।

अक्सर पूछे जाने वाले प्रश्न

1क्या ए.एस.टी.एम. ए.५३ एक स्टेनलेस स्टील पाइप मानक है?

एएसटीएम ए५३ मुख्य रूप से निर्बाध और वेल्डेड काले या गर्म डुबकी जस्ती स्टील पाइप के लिए प्रयोग किया जाता है।

यदि ग्राहक स्टेनलेस स्टील पाइप का उत्पादन करना चाहता है, तो लागू मानक को अलग से पुष्टि की जानी चाहिए, जैसे ऑस्टेनिटिक स्टेनलेस स्टील पाइप के लिए एएसटीएम ए 312।

2क्या यह मशीन एएसटीएम ए५३ वेल्डेड पाइप का उत्पादन कर सकती है?

हाँ. मशीन को एएसटीएम ए५३ से संबंधित ईआरडब्ल्यू वेल्डेड पाइप उत्पादन के लिए कॉन्फ़िगर किया जा सकता है।

अंतिम अनुपालन कच्चे माल, पाइप आकार, दीवार मोटाई, वेल्डिंग गुणवत्ता, आयामी सहिष्णुता, निरीक्षण प्रक्रिया और परीक्षण आवश्यकताओं पर निर्भर करता है।

3क्या लाइन वास्तव में 120M/Min तक पहुंच सकती है?

हां, उपयुक्त पाइप आकार, दीवार मोटाई, स्टील ग्रेड और काटने की स्थिति में 120M/Min प्राप्त किया जा सकता है।

बड़े व्यास या मोटी दीवार वाले पाइप के लिए, वेल्ड गुणवत्ता और आयामी स्थिरता सुनिश्चित करने के लिए व्यावहारिक गति को समायोजित किया जाना चाहिए।

4उद्धरण देने से पहले किस जानकारी की आवश्यकता होती है?

मुख्य सूचनाओं में पाइप व्यास सीमा, दीवार मोटाई सीमा, इस्पात ग्रेड, पाइप मानक, उत्पादन गति, वार्षिक क्षमता, बिजली आपूर्ति, कार्यशाला लेआउट, काटने की लंबाई,और निरीक्षण आवश्यकताएं.

तैयार पाइप ड्राइंग या लक्ष्य बाजार के मानक उद्धरण को अधिक सटीक बनाने में मदद करेंगे।

5क्या मशीन को अनुकूलित किया जा सकता है?

हां. पाइप के आकार, सामग्री, दीवार की मोटाई, लाइन की गति, वेल्डिंग शक्ति, स्वचालन स्तर, काटने की विधि, निरीक्षण उपकरण और कार्यशाला के लेआउट के अनुसार मशीन को अनुकूलित किया जा सकता है।

झोंगयु धातु विज्ञान उपकरण प्रौद्योगिकी निर्यात पाइप मिल परियोजनाओं के लिए तकनीकी विन्यास, लेआउट डिजाइन, उत्पादन लाइन योजना, स्थापना मार्गदर्शन और बिक्री के बाद समर्थन प्रदान कर सकती है।
