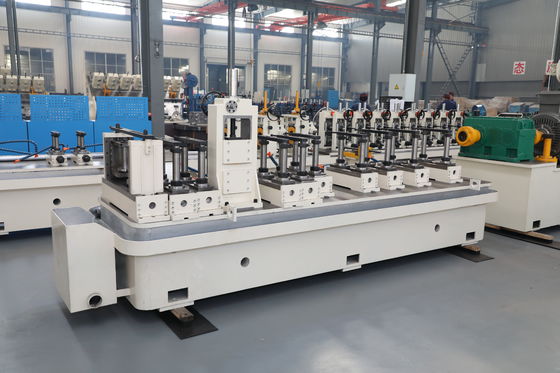

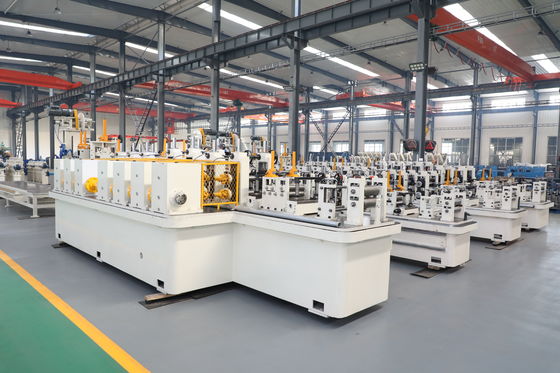

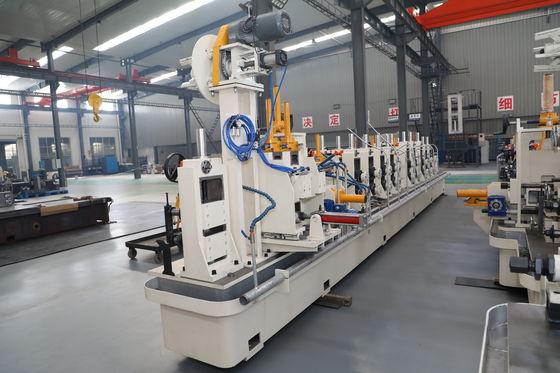

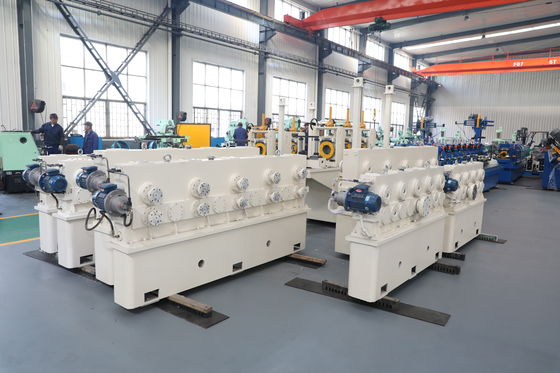

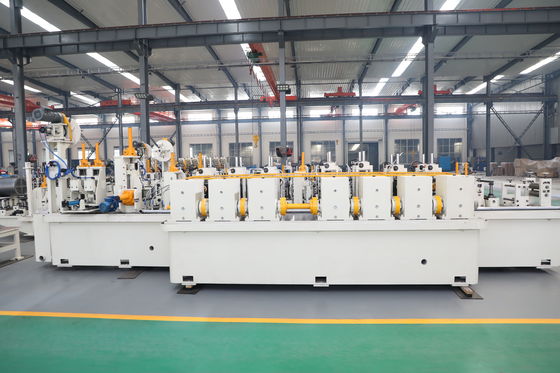

फर्नीचर ट्यूब और कोर पाइप बनाने के अनुप्रयोगों के लिए 12 ¢ 76 मिमी ट्यूब रोलिंग मशीन

उत्पाद का अवलोकन

दफर्नीचर ट्यूब और कोर पाइप बनाने के लिए ट्यूब रोलिंग मशीनउन निर्माताओं के लिए डिज़ाइन किया गया है जिन्हें स्थिर ट्यूब बनाने, विश्वसनीय वेल्डिंग तैयारी और फर्नीचर ट्यूबों, कोर ट्यूबों, सजावटी ट्यूबों और हल्के संरचनात्मक ट्यूबों के लिए निरंतर उत्पादन की आवश्यकता होती है।

यह पृष्ठ केवल एक मशीन का परिचय नहीं दे रहा है।
यह बताता है कि यह उपकरण किस उत्पादन समस्या को हल करता है, प्रक्रिया कैसे काम करती है, और खरीदार अपने कारखाने के लिए सही विन्यास कैसे चुन सकते हैं।

समस्या

फर्नीचर पाइप और कोर पाइप निर्माताओं को अक्सर तीन व्यावहारिक समस्याओं का सामना करना पड़ता हैः

निरंतर उत्पादन के दौरान ट्यूब का आकार अस्थिर होता है।
विनिर्देशों को बदलने पर रोल समायोजन में बहुत अधिक समय लगता है।
सतह के दोषों से स्क्रैप बढ़ता है और लाभ कम होता है।

खरीदारों के लिए असली सवाल सिर्फ यह नहीं है कि मशीन की कीमत क्या है?
अधिक महत्वपूर्ण प्रश्न यह हैः

क्या यह ट्यूब रोलिंग मशीन कम डाउनटाइम और कम अपशिष्ट के साथ स्थिर ट्यूबों का उत्पादन कर सकती है?

इसका उत्तर मोल्डिंग संरचना, रोल डिजाइन, वेल्डिंग तैयारी, काटने की सटीकता और स्वचालन के स्तर पर निर्भर करता है।

कारण

ट्यूब उत्पादन अस्थिर क्यों हो जाता है

ट्यूब रोलिंग एक निरंतर धातु बनाने की प्रक्रिया है।
एक फ्लैट स्टील स्ट्रिप को धीरे-धीरे कई स्टैंड्स के माध्यम से गोल, वर्ग या आयताकार ट्यूब में आकार दिया जाता है।

यदि ढालने की शक्ति समान रूप से वितरित नहीं की जाती है, तो ट्यूब में किनारे की लहरें, मोड़, खराब गोलता या अस्थिर वेल्डिंग सीम हो सकते हैं।

खराब ट्यूब गुणवत्ता के सामान्य कारण

गलत रोल डिजाइन से पट्टी बहुत जल्दी विकृत हो सकती है।
इससे खरोंच, झुर्रियां या नली का आकार असमान हो सकता है।

कमजोर मशीन संरचना उच्च गति पर कंपन पैदा कर सकती है।
इससे ट्यूब की सीधाई और वेल्डिंग स्थिरता प्रभावित होती है।

मैनुअल समायोजन से ऑपरेटरों के बीच गुणवत्ता में भी अंतर होता है।
जब मशीन ऑपरेटर के अनुभव पर बहुत अधिक निर्भर करती है, तो प्रत्येक आकार परिवर्तन से उत्पादन के नए जोखिम पैदा हो सकते हैं।

क्यों खाली समय एक छिपी हुई कीमत बन जाता है

फर्नीचर ट्यूब कारखानों के लिए, उत्पाद आकार अक्सर अक्सर बदलते हैं।
एक कारखाने में सुबह कुर्सी के ट्यूब और दोपहर में टेबल फ्रेम के ट्यूब का उत्पादन हो सकता है।

यदि रोल बदलने और समायोजित करने में कई घंटे लगते हैं, तो कारखाना हर दिन उत्पादन समय खो देता है।
इससे वार्षिक उत्पादन में सीधे कमी आती है और श्रम लागत में वृद्धि होती है।

समाधान

फर्नीचर ट्यूब और कोर पाइप उत्पादन के लिए स्थिर ट्यूब रोलिंग समाधान

इसका समाधान एक कठोर फ्रेम, सटीक मोल्डिंग स्टैंड, अनुकूलित रोल डिजाइन और एक व्यावहारिक त्वरित-परिवर्तन प्रणाली वाली ट्यूब रोलिंग मशीन का उपयोग करना है।

इस मशीन को निर्माताओं को सुधारने में मदद करने के लिए बनाया गया हैः

उत्पादन स्थिरता।
ट्यूब आकार स्थिरता।
सतह की गुणवत्ता।
वेल्डिंग तैयारी।
विनिर्देश परिवर्तन दक्षता।

समाधान के प्रमुख बिंदु

मोल्डिंग सेक्शन धीरे-धीरे स्टील स्ट्रिप को आवश्यक ट्यूब के आकार में मोड़ता है।
यह अचानक विकृति को कम करता है और ट्यूब की सतह की रक्षा करता है।

आकार निर्धारण खंड वेल्डिंग के बाद अंतिम ट्यूब आयामों को सही करता है।
यह गोलता, सीधापन और आयाम सटीकता में सुधार करने में मदद करता है।

नियंत्रण प्रणाली को पीएलसी और एचएमआई संचालन के साथ कॉन्फ़िगर किया जा सकता है।
ऑपरेटर नियंत्रण कक्ष से लाइन की गति, उत्पादन की स्थिति और बुनियादी गलती की जानकारी की निगरानी कर सकते हैं।

विनिर्देशों में लगातार परिवर्तन करने वाले कारखानों के लिए, त्वरित परिवर्तन रोल प्रणाली समायोजन समय को कम कर सकती है और दोहराव में सुधार कर सकती है।

निष्कर्ष:
एक अच्छी ट्यूब रोलिंग मशीन को केवल स्टील ट्यूब नहीं बनाना चाहिए।
यह कारखाने को अपशिष्ट को कम करने, डाउनटाइम को कम करने और उत्पादन की गुणवत्ता को स्थिर रखने में मदद करेगा।

विनिर्देश

अंतिम विनिर्देशों की पुष्टि खरीदार के ट्यूब ड्राइंग, स्टील स्ट्रिप सामग्री, उत्पादन क्षमता और कारखाने के लेआउट के अनुसार की जानी चाहिए।

आवेदन

फर्नीचर ट्यूब निर्माण

यह मशीन निम्नलिखित में उपयोग किए जाने वाले ट्यूबों के उत्पादन के लिए उपयुक्त हैः

कुर्सी के फ्रेम।
मेज के पैर.
बिस्तर के फ्रेम।
सोफा संरचनाएं।
शेल्फ प्रणाली।
कार्यालय फर्नीचर के फ्रेम।

फर्नीचर ट्यूबों के लिए आमतौर पर चिकनी सतह की गुणवत्ता और स्थिर आयामों की आवश्यकता होती है।
यदि ट्यूब का आकार असंगत हो, तो वेल्डिंग, पंचिंग, झुकना और संयोजन मुश्किल हो सकता है।

कोर पाइप निर्माण

इस मशीन का उपयोग कोर पाइप उत्पादन के लिए भी किया जा सकता है, खासकर जब ग्राहक को निरंतर आउटपुट और स्थिर पाइप सीधापन की आवश्यकता होती है।

कोर पाइप आम तौर पर पैकेजिंग, पेपर रोल समर्थन, कपड़ा रोल समर्थन और औद्योगिक घुमावदार अनुप्रयोगों में उपयोग किए जाते हैं।

इस अनुप्रयोग के लिए, ट्यूब की सीधाई और निरंतर व्यास महत्वपूर्ण हैं क्योंकि वे डाउनस्ट्रीम वाइंडिंग और लोडिंग प्रदर्शन को प्रभावित करते हैं।

सजावटी और हल्के संरचनात्मक ट्यूब

यह उपकरण इनडोर संरचनाओं, प्रदर्शन रैक, हैंडल और हल्के निर्माण उत्पादों के लिए सजावटी ट्यूबों का उत्पादन भी कर सकता है।

सजावटी ट्यूबों के लिए सतह की सुरक्षा विशेष रूप से महत्वपूर्ण है।
स्थिर आकार देने की प्रक्रिया खरोंच और दृश्य दोषों को कम करने में मदद करती है।

क्यों रोल डिजाइन मायने रखता है

रोल डिजाइन सीधे ट्यूब की गुणवत्ता को प्रभावित करता है।
यदि बनाने का कोण बहुत आक्रामक है, तो पट्टी फट सकती है, झुर्रियां हो सकती हैं, या आकार की सटीकता खो सकती है।

एक उचित रोल पास डिजाइन बनाने के दबाव को धीरे-धीरे वितरित करता है।
इससे सतह की गुणवत्ता, वेल्डिंग स्थिरता और ट्यूब आयामी स्थिरता में सुधार होता है।

निष्कर्ष:
काम करने का सिद्धांत सरल है, लेकिन उत्पादन परिणाम मशीन की कठोरता, रोल सटीकता, वेल्डिंग तैयारी और ऑपरेटर के अनुकूल नियंत्रण पर बहुत निर्भर करता है।

कैसे चुनें

1. ट्यूब आकार के अनुसार चुनें

पहला कदम ट्यूब व्यास, वर्ग ट्यूब आकार, आयताकार ट्यूब आकार, और दीवार मोटाई की पुष्टि करना है।

उदाहरण के लिए, छोटे फर्नीचर ट्यूबों का उत्पादन करने वाले कारखाने को मोटी औद्योगिक कोर ट्यूबों का उत्पादन करने वाले कारखाने के समान मशीन संरचना की आवश्यकता नहीं होती है।

2सामग्री के अनुसार चुनें

कार्बन स्टील, गैल्वेनाइज्ड स्टील और स्टेनलेस स्टील में अलग-अलग गठन विशेषताएं होती हैं।

जस्ती इस्पात को बेहतर सतह संरक्षण की आवश्यकता होती है।
स्क्रैच से बचने के लिए स्टेनलेस स्टील को अधिक सावधानीपूर्वक रोल डिजाइन की आवश्यकता हो सकती है।

3उत्पादन गति के अनुसार चुनें

उच्च गति हमेशा सबसे अच्छा विकल्प नहीं है।
सही गति ट्यूब के आकार, सामग्री की मोटाई, वेल्डिंग स्थिरता और काटने की सटीकता से मेल खाना चाहिए।

फर्नीचर ट्यूब उत्पादन के लिए, स्थिर गुणवत्ता आमतौर पर अधिकतम गति से अधिक महत्वपूर्ण होती है।

4. आकार परिवर्तन आवृत्ति के अनुसार चुनें

यदि कारखाने में बहुत सी नली विनिर्देशों का उत्पादन होता है, तो त्वरित परिवर्तन प्रणाली की सिफारिश की जाती है।

यदि कारखाना लंबे समय तक केवल एक या दो निश्चित आकारों का उत्पादन करता है, तो एक मानक विन्यास अधिक किफायती हो सकता है।

5. स्वचालन स्तर के अनुसार चुनें

अर्ध-स्वचालित लाइन अनुभवी ऑपरेटरों और कम निवेश बजट वाले कारखानों के लिए उपयुक्त है।

एक पूर्ण स्वचालित विन्यास उन कारखानों के लिए बेहतर है जिन्हें उच्च दक्षता, दोहराए जाने योग्य समायोजन और मैनुअल ऑपरेशन पर कम निर्भरता की आवश्यकता होती है।

6. फैक्ट्री लेआउट के अनुसार चुनें

खरीद से पहले खरीदार को कार्यशाला की लंबाई, क्रेन की क्षमता, बिजली आपूर्ति, नींव की स्थिति और सामग्री प्रवाह की दिशा की पुष्टि करनी चाहिए।

एक अच्छा लेआउट हैंडलिंग समय को कम करता है और उत्पादन दक्षता में सुधार करता है।

कंपनी की क्षमता और विश्वास की जानकारी

झांगजियागंग झोंगयुई धातु विज्ञान उपकरण प्रौद्योगिकी कं, लिमिटेडविभिन्न ट्यूब उत्पादन अनुप्रयोगों के लिए अनुकूलित ट्यूब मिल और ट्यूब रोलिंग मशीन समाधान प्रदान करता है।

हमारी इंजीनियरिंग प्रक्रिया में आमतौर पर शामिल हैंः

ट्यूब आकार विश्लेषण।
सामग्री की मोटाई की पुष्टि।
उत्पादन क्षमता नियोजन।
मशीन विन्यास डिजाइन।
कारखाने के लेआउट का समर्थन।
स्थापना मार्गदर्शन।
ऑपरेटर प्रशिक्षण।
बिक्री के बाद तकनीकी सहायता।

मशीन का विन्यास एक निश्चित मॉडल से नकल नहीं किया जाता है।
यह ग्राहक के वास्तविक उत्पादन लक्ष्य और अनुप्रयोग परिदृश्य के अनुसार चुना जाता है।

इससे खरीदारों को कम शक्ति वाले उपकरणों, अनावश्यक कॉन्फ़िगरेशन और भविष्य में उत्पादन की कठिनाइयों से बचने में मदद मिलती है।

अक्सर पूछे जाने वाले प्रश्न

1ट्यूब रोलिंग मशीन का उपयोग किस लिए किया जाता है?

ट्यूब रोलिंग मशीन का उपयोग निरंतर रोल बनाने के माध्यम से स्टील स्ट्रिप को गोल, वर्ग या आयताकार ट्यूबों में बनाने के लिए किया जाता है।

फर्नीचर ट्यूब और कोर पाइप अनुप्रयोगों के लिए, यह फ्रेम, समर्थन, सजावटी संरचनाओं और औद्योगिक रोल कोर के लिए स्थिर ट्यूबों का उत्पादन करने में मदद करता है।

2क्या एक मशीन फर्नीचर ट्यूब और कोर ट्यूब दोनों का उत्पादन कर सकती है?

हां, एक मशीन विभिन्न प्रकार के ट्यूबों का उत्पादन कर सकती है यदि ट्यूब का आकार, दीवार की मोटाई और सामग्री की सीमा मशीन डिजाइन क्षमता के भीतर है।

हालांकि, रोल टूलींग और कॉन्फ़िगरेशन का चयन आवश्यक उत्पाद श्रेणी के अनुसार किया जाना चाहिए।

3मुझे कैसे पता चलेगा कि कौन सा मॉडल मेरे कारखाने के लिए उपयुक्त है?

आपको ट्यूब व्यास, वर्ग ट्यूब आकार, दीवार मोटाई, सामग्री प्रकार, उत्पादन गति आवश्यकता और वार्षिक उत्पादन लक्ष्य प्रदान करना चाहिए।

इन विवरणों के आधार पर, इंजीनियर उपयुक्त मोल्डिंग संरचना, वेल्डिंग प्रणाली, काटने की विधि और स्वचालन स्तर की सिफारिश कर सकते हैं।

4अंतिम ट्यूब की गुणवत्ता को क्या प्रभावित करता है?

अंतिम ट्यूब की गुणवत्ता मुख्य रूप से पट्टी की गुणवत्ता, रोल डिजाइन, बनाने की सटीकता, वेल्डिंग स्थिरता, साइजिंग सेक्शन सटीकता और काटने की सटीकता से प्रभावित होती है।

ऑपरेटर समायोजन और रखरखाव भी दीर्घकालिक उत्पादन प्रदर्शन को प्रभावित करते हैं।

5क्या त्वरित परिवर्तन प्रणाली आवश्यक है?

यदि आपके कारखाने में कई प्रकार के ट्यूबों का उत्पादन होता है और विनिर्देशों में अक्सर बदलाव होता है तो त्वरित परिवर्तन प्रणाली की सिफारिश की जाती है।

यदि आपका उत्पादन एक निश्चित ट्यूब आकार पर केंद्रित है, तो एक मानक रोल परिवर्तन प्रणाली पर्याप्त हो सकती है।

1.5 इंच ट्यूब रोलिंग मशीन फर्नीचर ट्यूब ऑटो ट्यूब बनाने की मशीन

1: ZY32Tube बनाने की मशीन के मुख्य तकनीकी पैरामीटर

2: मूल उत्पादन प्रवाह

Uncoiler→ Shear&welding machine→ Accumulator (Cage) →Forming machine→ HF welding→ Sizing machine→ Flying saw (Cold saw) → रन आउट टेबल→

उपरोक्त उत्पादन प्रवाह मानक पर आधारित है, पाइप के विभिन्न मानक के अनुसार, यह हाइड्रो परीक्षण मशीन, अंत सामना मशीन, ईसीटी परीक्षण उपकरण आदि जोड़ सकता है।

3: बाजार वितरण

शुरुआत में हम स्टील पाइप बनाने वाली मशीनों का निर्माण और बिक्री केवल घरेलू बाजार में कर रहे हैं।साथ ही प्रौद्योगिकी में सुधार के साथ, हम 2006 के बाद से मशीनरी के निर्यात शुरू कर रहे हैं, और अब स्टील पाइप बनाने की मशीन 70 से अधिक देशों, मुख्य बाजार जैसे एशिया, उत्तरी अमेरिका, दक्षिण अमेरिका, यूरोप के लिए निर्यात किया गया है,मध्य पूर्व, दक्षिण पूर्व एशिया और अफ्रीका में हम विश्व बाजार में प्रतिष्ठा प्राप्त कर रहे हैं।

4: तकनीकी लाभ

पाइप उत्पादन एक ऐसा उद्योग है जिसमें उत्पादों का उत्पादन करने के लिए योग्य मशीन और अनुभवी प्रौद्योगिकी के लिंक की आवश्यकता होती है, जिसका अर्थ है कि मशीन और अनुभव दोनों महत्वपूर्ण हैं,हमारी कंपनी केवल स्टील पाइप बनाने की मशीन निर्माण कर रहे हैं जो बड़े पैमाने पर स्टील ट्यूब का उत्पादन करने के लिए स्वयं मशीन का उपयोग, हम उन्हें चलाने के साथ हमारी मशीन में सुधार कर रहे हैं अनुभवी प्रौद्योगिकी प्राप्त करने के लिए. हमें चुनें, आप न केवल हम से मशीन प्राप्त कर रहे हैं, आप भी वह हमसे अनुभवी प्रौद्योगिकी प्राप्त कर रहे हैं.

5: ट्यूब बनाने की मशीन विनिर्देश

बाजार की मांग के अनुसार हमें मानक मॉडल दिए गए हैं, और यह केवल आपके संदर्भ के लिए है,उत्पादन रेंज और मुख्य तकनीकी समायोज्य हो सकता है मान लीजिए कि आपकी कंपनी विशेष आवश्यकता है.

6: चित्र संदर्भ
