उत्पाद विवरण:
|
| वेल्डिंग का प्रकार: | उच्च आवृत्ति वेल्डिंग | आवेदन: | निर्माण, फर्नीचर, तेल और गैस परिवहन |
|---|---|---|---|
| गठन का प्रकार: | रोलर्स द्वारा बनाना | विशेषता: | उच्च गति, उच्च परिशुद्धता |
| विशेष आवश्यकता: | ग्राहक की आवश्यकता के अनुसार डिजाइन किया जा सकता है | ||
| प्रमुखता देना: | ss ट्यूब मिल मशीन,रोल बनाने की मशीन |
||
114- 406 MM पानी और गैस पाइप के लिए ट्यूब बनाने की मशीन
ट्यूब बनाने वाली मशीन का विनिर्देश
1. पाइप O.D ((गोल):114mm-406mm
2दीवार की मोटाई:4.0-16.0 मिमी
3लंबाई:4-12 मीटर
4गति:40 मीटर/मिनट
जीवन के लिए आवश्यक वस्तुएंखरीदार:
| स्टील की पट्टियाँ | सामग्री | कम कार्बन स्टील, कम मिश्र धातु स्टील,σs≤345mpa,σb≤610mpa |
| आई.डी | Φ350~Φ450 मिमी | |
| ओवरडोज | Φ600~1000 मिमी | |
| चौड़ाई | 350~1275 मिमी | |
| मोटाई | 4.0-16 मिमी | |
| अधिकतम वजन | ≤25000KGS |
एपीआई पाइप उत्पादन के लिए हाई स्पीड ट्यूब फोर्मिंग मशीन एक उच्च परिशुद्धता ईआरडब्ल्यू पाइप विनिर्माण समाधान है जिसे विशेष रूप से तेल ट्रांसमिशन में उपयोग किए जाने वाले एपीआई-मानक स्टील पाइपों के उत्पादन के लिए डिज़ाइन किया गया है,प्राकृतिक गैस परिवहन, जल पाइपलाइन, पेट्रोकेमिकल परियोजनाएं और ऊर्जा बुनियादी ढांचा।
एपीआई पाइप उत्पादन के लिए सामान्य निर्माण पाइप की तुलना में बहुत सख्त आयामी सहिष्णुता, वेल्ड अखंडता और यांत्रिक प्रदर्शन की आवश्यकता होती है।निर्माताओं को उच्च उत्पादन दक्षता बनाए रखते हुए लगातार एपीआई 5एल पीएसएल1 और पीएसएल2 जैसे मानकों को पूरा करना चाहिए.
हमारे उच्च गति एपीआई पाइप मिल में सटीक रोल बनाने की तकनीक, उच्च आवृत्ति वेल्डिंग प्रणाली, स्वचालित आकार नियंत्रण,और उच्च गुणवत्ता वाले ईआरडब्ल्यू पाइपों के स्थिर उत्पादन को सुनिश्चित करने के लिए बुद्धिमान निगरानी प्रणालियों को आवश्यक पाइपलाइन अनुप्रयोगों के लिए उपयुक्त.
निष्कर्ष:तेल और गैस क्षेत्र को लक्षित करने वाले निर्माताओं के लिए, उत्पादन स्थिरता और वेल्ड गुणवत्ता अकेले गति से अधिक महत्वपूर्ण हैं।एक उचित रूप से इंजीनियर एपीआई पाइप मिल सीधे उत्पाद योग्यता दर और दीर्घकालिक लाभप्रदता निर्धारित करता है.
तेल और गैस बाजार में प्रवेश करने वाले कई निर्माताओं को पता चलता है कि एपीआई पाइपों का उत्पादन सामान्य संरचनात्मक पाइपों के उत्पादन की तुलना में काफी अधिक चुनौतीपूर्ण है।
एपीआई-ग्रेड सामग्री में अक्सर शामिल हैंः
इन सामग्रियों में उच्च उपज शक्ति होती है और वे ढालने की प्रणाली पर अधिक तनाव डालते हैं।
रोल के अपर्याप्त डिजाइन से निम्न हो सकते हैंः
पाइपलाइन अनुप्रयोग दबाव में काम करते हैं।
यहां तक कि मामूली वेल्डिंग दोषों का कारण बन सकता हैः
पाइपलाइन ठेकेदारों को निम्नलिखित का सख्ती से नियंत्रण करने की आवश्यकता होती हैः
विनिर्देश से परे विचलन क्षेत्र में स्थापना को रोक सकता है।
तेल और गैस परियोजनाओं के लिए तेजी से निम्नलिखित आवश्यकताएं होती हैंः
कई पारंपरिक ट्यूब मिलों को इन आवश्यकताओं को लगातार पूरा करने के लिए संघर्ष करना पड़ता है।
हमारी ईआरडब्ल्यू पाइप मिल विशेष रूप से एपीआई-ग्रेड पाइप उत्पादन से जुड़ी चुनौतियों को हल करने के लिए डिज़ाइन की गई है।
उन्नत रोल पास इंजीनियरिंग स्ट्रिप पर समान रूप से तनाव वितरित करती है।
लाभों में शामिल हैंः
उच्च आवृत्ति वेल्डिंग इकाई पट्टी के किनारों के साथ केंद्रित हीटिंग प्रदान करती है।
लाभों में निम्नलिखित शामिल हैंः
वैकल्पिक निरीक्षण प्रणालियों में निम्नलिखित शामिल हैंः
इन प्रणालियों से गुणवत्ता नियंत्रण में सुधार होता है और दोषों की दर कम होती है।
बहुआयामी स्टैंड सुनिश्चित करते हैंः
पीएलसी नियंत्रण प्रणाली निम्नलिखित को सक्षम करती हैः
इससे मानवीय त्रुटियां कम होती हैं और विनिर्माण स्थिरता में सुधार होता है।
| पैरामीटर | विनिर्देश |
|---|---|
| पाइप व्यास सीमा | Φ114 मिमी Φ219 मिमी |
| दीवार मोटाई सीमा | 3.0 मिमी ∙ 10.0 मिमी |
| स्टील ग्रेड | एपीआई X42X70 |
| उत्पादन की गति | 80 मीटर/मिनट तक |
| वेल्डिंग प्रकार | उच्च आवृत्ति ईआरडब्ल्यू |
| ढालने की विधि | निरंतर रोल बनाने |
| लंबाई सटीकता | ±3 मिमी |
| व्यास सहिष्णुता | एपीआई 5एल के अनुसार |
| नियंत्रण प्रणाली | पीएलसी + एचएमआई |
| परीक्षण विकल्प | यूटी, ईसीटी, हाइड्रो टेस्ट |
| विद्युत आपूर्ति | 380V / 50Hz / 3 चरण |
| वार्षिक उत्पादन क्षमता | 120,000 टन तक |
अंतिम विन्यास एपीआई पाइप विनिर्देशों और ग्राहक उत्पादन आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है।
कच्चे तेल को लंबी दूरी के पाइपलाइन नेटवर्क के माध्यम से परिवहन के लिए उपयोग किया जाता है जहां वेल्ड अखंडता आवश्यक है।
प्राकृतिक गैस परिवहन परियोजनाओं के लिए उपयुक्त उच्च शक्ति वाले ईआरडब्ल्यू पाइप का निर्माण करता है।
रिफाइनरी और रासायनिक संयंत्रों के पाइपिंग सिस्टम के लिए लागू है, जिन्हें विश्वसनीय दबाव प्रतिरोध की आवश्यकता होती है।
नगरपालिका और औद्योगिक जल परिवहन अवसंरचना के लिए उपयुक्त।
व्यापक रूप से उपयोग किया जाता हैः

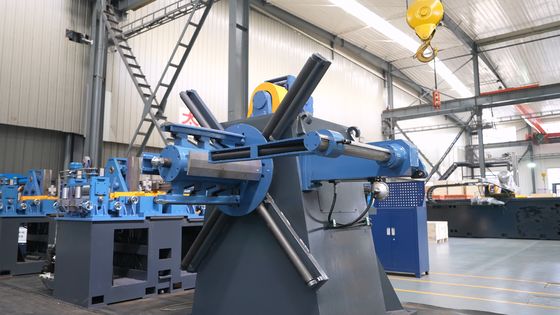

स्टील के कोइलों को लोड किया जाता है और उत्पादन लाइन में लगातार खिलाया जाता है।
निर्बाध उत्पादन बनाए रखने के लिए कॉइल के छोरों को जोड़ा जाता है।
संचयक कॉइल परिवर्तन के दौरान निरंतर स्ट्रिप फ़ीडिंग प्रदान करता है।

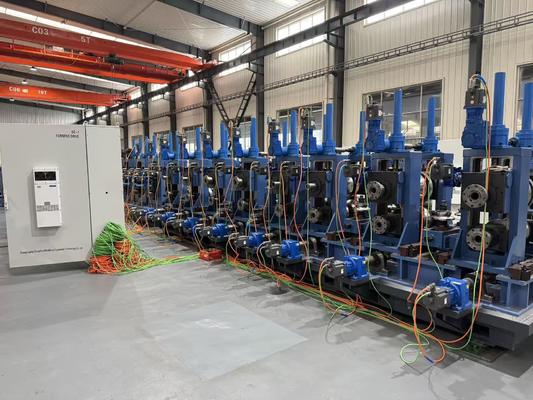

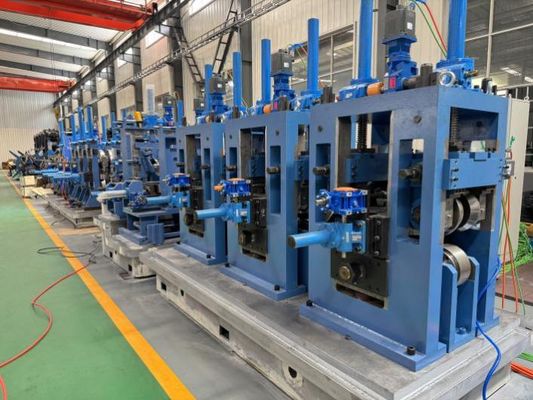

कई आकार देने वाले स्टैंड धीरे-धीरे समतल पट्टी को बेलनाकार ट्यूब में बदल देते हैं।
स्ट्रिप के किनारों को उच्च आवृत्ति धारा का उपयोग करके गर्म किया जाता है और दबाव के तहत एक साथ फोर्ज किया जाता है।
बेहतर प्रवाह विशेषताओं के लिए आंतरिक और बाहरी वेल्ड मोती हटा दिए जाते हैं।
पाइप को अंतिम आयामों तक कैलिब्रेट किया गया है।
वैकल्पिक प्रणालियाँ निम्न कार्य करती हैंः
पाइपों को ग्राहक द्वारा निर्दिष्ट लंबाई में काटा जाता है।
तैयार उत्पादों को वितरण या डाउनस्ट्रीम प्रसंस्करण के लिए तैयार किया जाता है।
विभिन्न बाजारों में विभिन्न आकारों की आवश्यकता होती है।
उदाहरण के लिए:
सभी को अलग-अलग कॉन्फ़िगरेशन की आवश्यकता होती है।
X60 और X70 जैसी उच्च श्रेणी की सामग्री के लिए मजबूत मोल्डिंग और वेल्डिंग क्षमताओं की आवश्यकता होती है।
एपीआई पीएसएल2 प्रमाणन की आवश्यकता वाले परियोजनाओं में आमतौर पर अतिरिक्त परीक्षण उपकरण की आवश्यकता होती है।
उन्नयन क्षमता वाली मशीन का चयन भविष्य में निवेश लागत को कम करता है।
वार्षिक उत्पादन लक्ष्यों के अनुसार लाइन गति और मिल का आकार चुनें।
अनुशंसाःसबसे अच्छा एपीआई पाइप मिल जरूरी नहीं कि सबसे तेज़ मशीन हो, बल्कि वह जो उत्पादन दक्षता को अधिकतम करते हुए गुणवत्ता मानकों को लगातार पूरा करती है।
झांगजियागंग झोंगयुई धातु विज्ञान उपकरण प्रौद्योगिकी कं, लिमिटेड में विशेषज्ञता हैः
हमारी तकनीकी टीम प्रदान करती हैः
हमारे उपकरण ग्राहकों को पूरे देश में आपूर्ति किए गए हैंः
प्रत्येक उत्पादन लाइन शिपमेंट से पहले यांत्रिक परीक्षण, विद्युत निरीक्षण और परीक्षण संचालन से गुजरती है।
हां. उत्पादन लाइन को उन्नत निरीक्षण प्रणालियों के साथ एपीआई 5एल पीएसएल2 उत्पादन आवश्यकताओं का समर्थन करने के लिए कॉन्फ़िगर किया जा सकता है।
मशीन अंतिम विन्यास के आधार पर एपीआई एक्स42, एक्स52, एक्स60 और एक्स70 सामग्री को संसाधित कर सकती है।
वैकल्पिक प्रणालियों में यूटी, ईसीटी, हाइड्रोस्टैटिक टेस्टिंग, वेल्ड सीम मॉनिटरिंग और आयामी माप शामिल हैं।
पाइप के आकार और दीवार की मोटाई के आधार पर, एपीआई गुणवत्ता आवश्यकताओं को बनाए रखते हुए 80 मीटर प्रति मिनट तक की गति प्राप्त की जा सकती है।
हाँ. यह मशीन विशेष रूप से तेल, गैस, पेट्रो रसायन और ऊर्जा बुनियादी ढांचा परियोजनाओं में उपयोग किए जाने वाले ईआरडब्ल्यू पाइपों के निर्माण के लिए डिज़ाइन की गई है.
एपीआई पाइप उत्पादन के लिए सरल ट्यूब बनाने की क्षमता से अधिक की आवश्यकता होती है। निर्माताओं को सटीक बनाने की तकनीक, स्थिर उच्च आवृत्ति वेल्डिंग, सख्त आयामी नियंत्रण,और विश्वसनीय निरीक्षण प्रणाली आज के तेल और गैस बाजार में प्रतिस्पर्धा करने के लिएउच्च गति और उच्च परिशुद्धता वाली एपीआई पाइप मिल अंतरराष्ट्रीय मानकों को पूरा करने, अस्वीकृति दरों को कम करने और दीर्घकालिक लाभप्रदता में सुधार के लिए आवश्यक उत्पादन स्थिरता प्रदान करती है।
