उत्पाद विवरण:
|
| वेल्डिंग का प्रकार: | उच्च आवृत्ति वेल्डिंग | आवेदन: | आईबीआर मानक, आईएसओ मानक, एन मानक |
|---|---|---|---|
| गठन का प्रकार: | रोलर्स द्वारा बनाना | मूल: | झांगजीगांग शहर, चीन |
| विशेष आवश्यकता: | ग्राहक की आवश्यकता के अनुसार डिजाइन किया जा सकता है | ||
| प्रमुखता देना: | रोल बनाने की मशीन,ट्यूब बनाने की मशीन |
||
3 NB आईबीआर मानक, एन मानक, आईएसओ मानक स्टील ट्यूब बनाने की मशीन लाइन
ट्यूब बनाने वाली मशीन का विनिर्देश
1. पाइप O.D. ((round):31.8 मिमी-88.9 मिमी
2दीवार की मोटाई:1.2mm-3.75mm
3लंबाई:4-12 मीटर
4गतिः 100 मीटर/मिनट
जीवन के लिए आवश्यक वस्तुएंखरीदारः
| स्टील की पट्टियाँ | सामग्री | कम कार्बन स्टील, कम मिश्र धातु स्टील,σs≤345mpa,σb≤610mpa |
| आई.डी | Φ450~Φ508 मिमी | |
| ओवरडोज | Φ600~1000 मिमी | |
| चौड़ाई | 100~280 मिमी | |
| मोटाई | 1.2-3.75 मिमी | |
| अधिकतम वजन | ≤4500KGS |
बाजार की मांग के अनुसार. हम मानक मॉडल के रूप में ब्लो दिया जाता है, और यह आपके संदर्भ के लिए है
केवल, उत्पादन रेंज और मुख्य तकनीकी समायोज्य हो सकते हैं यदि आपकी कंपनी की विशेष आवश्यकता है।
| ट्यूब बनाने की मशीन विनिर्देश | |||
| मिल मॉडल | ओडी रेंज (मिमी) | मोटाई सीमा ((मिमी) | लाइन गति ((m/min) |
| ZY-16 |
7.6-16 |
0.3-1.0 | 120 |
| ZY-20 | 10-25.4 | 0.3-1.5 | 120 |
| ZY-32 | 12.7-38.1 | 0.6-1.8 | 120 |
| ZY-45 | 16-50.8 | 0.7-2.0 | 110 |
| ZY-50 | 20-63.5 | 0.8-3.0 | 90 |
| ZY-60 | 25.4-76.2 | 1.0-3.2 | 80 |
| ZY-76 | 31.8-88.9 | 1.2-3.75 | 80 |
| ZY-89 | 33.4-101.6 | 1.2-4.5 | 75 |
| ZY-125 | 50.8-130 | 2.0-5.0 | 60 |
| ZY-165 | 76.2-168 | 2.0-6.0 | 50 |
| ZY-219 | 88.9-219 | 2.0-8.0 | 50 |
| ZY-273 | 89-273 | 3.0-12.0 | 40 |
| ZY-325 | 89-325 | 3.0-12.7 | 40 |
| ZY-406 | 114-406 | 4.0-16.0 | 40 |
| ZY-508 | 219-508 | 4.0-19.1 | 40 |
| ZY-610 | २७३-६१० | 4.0-19.1 | 40 |
| ZY-660 | 273-660 | 4.0-22 | 40 |
आईएसओ मानक स्टील पाइप मिल एक बड़े आकार का ट्यूब निर्माण समाधान है जिसे बुनियादी ढांचा परियोजनाओं, संरचनात्मक इंजीनियरिंग,जल संचरण प्रणाली, तेल और गैस सुविधाएं और औद्योगिक पाइपलाइन नेटवर्क।
जैसे-जैसे वैश्विक निर्माण और ऊर्जा परियोजनाओं का विस्तार होता जा रहा है, बड़े व्यास के स्टील पाइपों की मांग में काफी वृद्धि हुई है।निर्माताओं को न केवल आयामी सटीकता की आवश्यकताओं को पूरा करने के लिए पाइप का उत्पादन करने की आवश्यकता है, बल्कि आईएसओ जैसे अंतरराष्ट्रीय गुणवत्ता मानकों का भी अनुपालन करना चाहिए, एएसटीएम, एन, एपीआई और बीएस विनिर्देशों.
पारंपरिक ट्यूब मिलों की तुलना में, बड़े आकार के ट्यूब उत्पादन में स्थिरता, वेल्डिंग स्थिरता, आयामी नियंत्रण और गुणवत्ता निरीक्षण बनाने में अधिक चुनौतियां हैं।
हमारे बड़े आकार के ट्यूब मिल मशीन उन्नत रोल बनाने की तकनीक, उच्च आवृत्ति वेल्डिंग प्रणाली, स्वचालित आकार उपकरण,और ऑनलाइन निरीक्षण समाधान मांग वाले औद्योगिक अनुप्रयोगों के लिए विश्वसनीय उत्पादन प्रदर्शन प्रदान करने के लिए.
निष्कर्ष:बड़े व्यास के इस्पात पाइप बनाने वाले निर्माताओं के लिए,उत्पादन की स्थिरता और अंतरराष्ट्रीय मानकों का अनुपालन दीर्घकालिक लाभप्रदता और परियोजना योग्यता की सफलता को निर्धारित करने वाले प्रमुख कारक हैं.
बड़े आकार के स्टील पाइपों का उत्पादन छोटे या मध्यम आकार के ट्यूबों के निर्माण की तुलना में काफी अधिक तकनीकी जटिलता को शामिल करता है।
जैसे-जैसे पाइप का व्यास और दीवार की मोटाई बढ़ती है, निर्माण भार नाटकीय रूप से बढ़ता है।
इससे निम्न हो सकते हैंः
उचित रोल पास डिजाइन के बिना उत्पाद की स्थिरता बनाए रखना मुश्किल हो जाता है।
बड़े व्यास के पाइप अक्सर महत्वपूर्ण अनुप्रयोगों जैसेः
किसी भी वेल्ड दोष के परिणामस्वरूप हो सकता हैः
आधुनिक परियोजनाओं के लिए अक्सर निम्नलिखित का अनुपालन करना आवश्यक होता हैः
निर्माताओं को उत्पादन के दौरान परिमाण और यांत्रिक गुणों पर सख्त नियंत्रण रखना चाहिए।
बड़े पैमाने पर पाइप उत्पादन में प्रति इकाई लंबाई अधिक स्टील का उपयोग होता है।
यहां तक कि छोटी स्क्रैप दरें भी महत्वपूर्ण वित्तीय नुकसान पैदा कर सकती हैं।
निष्कर्ष:बड़े व्यास के ट्यूबों के निर्माण के लिए एक विशेष उत्पादन प्रणाली की आवश्यकता होती है जो एक साथ आकार, वेल्डिंग, आकार और निरीक्षण को नियंत्रित करने में सक्षम हो।
हमारी आईएसओ-अनुरूप ट्यूब मिल विशेष रूप से बड़े व्यास के स्टील पाइप उत्पादन के लिए इंजीनियर है।
सटीक रोल पास डिजाइन धीरे-धीरे और नियंत्रित सामग्री विरूपण सुनिश्चित करता है।
लाभों में शामिल हैंः
एकीकृत एचएफ वेल्डिंग प्रणाली प्रदान करता हैः
यह विशेष रूप से बड़े व्यास के संरचनात्मक और संचरण पाइपों के लिए महत्वपूर्ण है।
आकार निर्धारण अनुभाग नियंत्रण करता हैः
सटीक आकार परियोजना स्थलों पर स्थापना प्रदर्शन में सुधार करता है।
वैकल्पिक निरीक्षण प्रणालियों में निम्नलिखित शामिल हैंः
ये प्रणालियां अंतरराष्ट्रीय परियोजना आवश्यकताओं के अनुपालन को सुनिश्चित करने में मदद करती हैं।
पीएलसी आधारित नियंत्रण निम्नलिखित को सक्षम करते हैंः
इससे उत्पादन दक्षता में सुधार होता है और ऑपरेटरों की निर्भरता कम होती है।
| पैरामीटर | विनिर्देश |
|---|---|
| पाइप व्यास सीमा | Φ114 मिमी Φ325 मिमी |
| दीवार मोटाई सीमा | 3.0 मिमी ∙ 12.7 मिमी |
| सामग्री का प्रकार | कार्बन स्टील / कम मिश्र धातु स्टील |
| स्टील ग्रेड | एएसटीएम, एपीआई, एन, आईएसओ ग्रेड |
| वेल्डिंग विधि | उच्च आवृत्ति ईआरडब्ल्यू |
| उत्पादन की गति | 60 मीटर/मिनट तक |
| पाइप का आकार | गोल पाइप |
| नियंत्रण प्रणाली | पीएलसी + एचएमआई |
| उड़ते देखा | स्वचालित उड़ान देखा |
| निरीक्षण विकल्प | यूटी/ईसीटी/हाइड्रो टेस्ट |
| विद्युत आपूर्ति | 380V / 50Hz / 3 चरण |
| वार्षिक क्षमता | 150,000 टन तक |
मशीन विन्यास ग्राहक आवश्यकताओं और लक्ष्य मानकों के अनुसार अनुकूलित किया जा सकता है।
बड़े व्यास के इस्पात पाइप नगरपालिका और औद्योगिक जल परिवहन प्रणालियों के लिए व्यापक रूप से उपयोग किए जाते हैं।
निम्नलिखित में उपयोग किए जाने वाले संरचनात्मक पाइपों का निर्माण करता हैः
अपस्ट्रीम और मिडस्ट्रीम ऊर्जा परियोजनाओं में प्रयुक्त ट्रांसमिशन पाइपों के उत्पादन के लिए उपयुक्त।
रासायनिक संयंत्रों, बिजली संयंत्रों और विनिर्माण सुविधाओं में उपयोग किया जाता है, जिन्हें टिकाऊ पाइपलाइन प्रणालियों की आवश्यकता होती है।
बड़े इस्पात पाइप का उपयोग निम्नलिखित में तेजी से किया जाता हैः
विश्व भर में परिवहन, उपयोगिता और नगरपालिका निर्माण परियोजनाओं का समर्थन करता है।
स्टील के कोइल को अनकोइलर पर लोड किया जाता है।
निरंतर उत्पादन को सक्षम करने के लिए कॉइल के छोरों को जोड़ा जाता है।

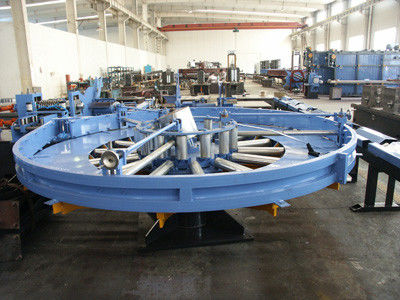

स्ट्रिप फ़ीडिंग को अबाधित बनाए रखता है।

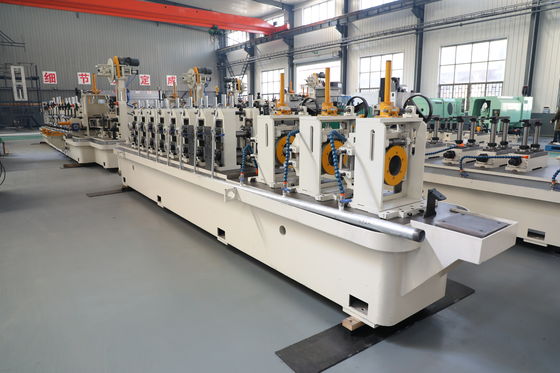

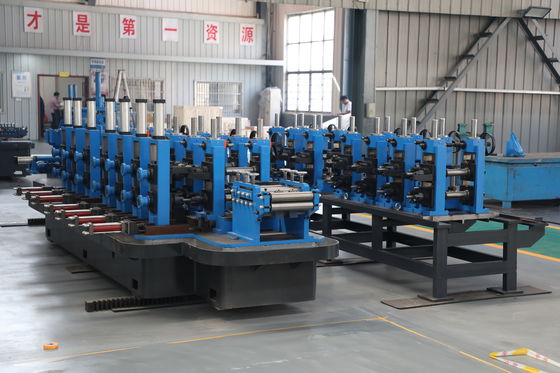

स्ट्रिप कई स्टैंड्स से गुजरती है और धीरे-धीरे ट्यूबलर आकार बन जाती है।
एचएफ वेल्डिंग नियंत्रित तापमान और दबाव की स्थिति में पट्टी के किनारों को जोड़ती है।
आवश्यक होने पर आंतरिक और बाहरी वेल्ड मोती हटा दिए जाते हैं।
पाइप आयामी कैलिब्रेशन के लिए साइजिंग सेक्शन में प्रवेश करता है।
ऑनलाइन परीक्षण प्रणाली वेल्ड की गुणवत्ता और आयामी सटीकता को सत्यापित करती है।
पाइप को निर्दिष्ट लंबाई तक काटा जाता है।
तैयार पाइप परियोजना वितरण या डाउनस्ट्रीम प्रसंस्करण के लिए तैयार किए जाते हैं।
अपनी प्राथमिक उत्पाद आयामों और भविष्य के विस्तार योजनाओं के आधार पर एक मशीन का चयन करें।
आईएसओ, एपीआई, एएसटीएम या एन अनुपालन की आवश्यकता वाली परियोजनाओं के लिए अतिरिक्त परीक्षण उपकरण की आवश्यकता हो सकती है।
उत्पादन गति और मिल के आकार का चयन करने से पहले अपेक्षित वार्षिक उत्पादन निर्धारित करें।
उच्च शक्ति वाले इस्पात ग्रेड के लिए मजबूत मोल्डिंग और वेल्डिंग सिस्टम की आवश्यकता होती है।
कई अवसंरचना परियोजनाओं के लिए निम्नलिखित की आवश्यकता होती हैः
एकीकृत निरीक्षण प्रणालियों का चयन प्रतिस्पर्धात्मकता में सुधार कर सकता है।
अनुशंसाःकेवल वर्तमान उत्पादन मात्रा के बजाय दीर्घकालिक परियोजना आवश्यकताओं के आधार पर एक ट्यूब मिल चुनें।
झांगजियागंग झोंगयु मेटलर्जी उपकरण प्रौद्योगिकी कं, लिमिटेड प्रदान करता हैः
हमारी सेवाओं में शामिल हैंः
हमारे उपकरणों को ग्राहकों को सफलतापूर्वक आपूर्ति की गई हैः
प्रत्येक उत्पादन लाइन को स्थिर क्षेत्र प्रदर्शन सुनिश्चित करने के लिए शिपमेंट से पहले परीक्षण और निरीक्षण से गुजरना पड़ता है।
मशीन आम तौर पर अंतिम विन्यास के आधार पर Φ114 मिमी से Φ325 मिमी तक गोल स्टील पाइप का उत्पादन कर सकती है।
हां. उपकरण को आईएसओ आवश्यकताओं के अनुसार उत्पादन का समर्थन करने के लिए डिज़ाइन किया गया है और इसे एएसटीएम, एन, एपीआई और अन्य अंतरराष्ट्रीय मानकों के लिए कॉन्फ़िगर किया जा सकता है।
सामान्य अनुप्रयोगों में जल संचरण, संरचनात्मक इंजीनियरिंग, तेल और गैस बुनियादी ढांचा, औद्योगिक प्रसंस्करण और नवीकरणीय ऊर्जा परियोजनाएं शामिल हैं।
वैकल्पिक प्रणालियों में अल्ट्रासोनिक परीक्षण (यूटी), एडी करंट परीक्षण (ईसीटी), हाइड्रोस्टैटिक परीक्षण, वेल्ड सीम निगरानी और आयामी माप प्रणाली शामिल हैं।
व्यास सीमा, दीवार मोटाई क्षमता, उत्पादन गति, स्वचालन स्तर और निरीक्षण उपकरण सभी परियोजना आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है।
बड़े व्यास के इस्पात पाइप के उत्पादन के लिए एक मानक पाइप मिल को बढ़ाने से अधिक की आवश्यकता होती है। निर्माताओं को सटीक मोल्डिंग नियंत्रण, स्थिर वेल्डिंग गुणवत्ता,कठोर आयामी सटीकताएक आईएसओ मानक बड़े आकार की ट्यूब मिल मशीन एक पूर्ण उत्पादन समाधान प्रदान करती है जो आधुनिक बुनियादी ढांचे, ऊर्जा,उत्पादकता और उत्पाद विश्वसनीयता को अधिकतम करते हुए.
