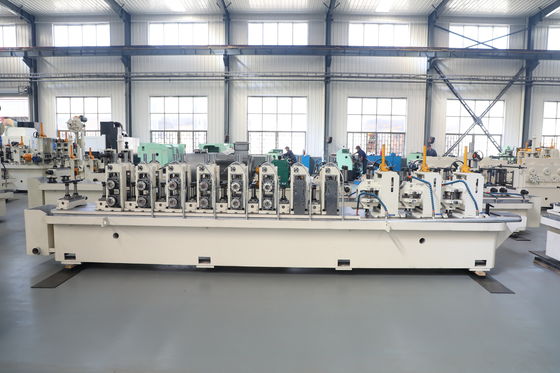

1.58.0 मिमी गर्म लुढ़का हुआ स्टील ट्यूब मिल मशीन और निर्माण पाइप और संरचनात्मक ट्यूब उत्पादन के लिए रोल बनाने की मशीन

ZY125 गर्म लुढ़का हुआ ट्यूब, अनुभाग ट्यूब, निर्माण ट्यूब बनाने की मशीन

ZY125 ट्यूब बनाने की मशीन के मुख्य तकनीकी पैरामीटर

उत्पाद का अवलोकन

The Hot Rolled Steel Tube Mill Machine and Roll Forming Machine for Construction is designed for manufacturers who need to produce welded steel pipes from hot rolled steel strip or hot rolled steel coil.

इस उत्पादन लाइन का उपयोग आमतौर पर निर्माण ट्यूबों, संरचनात्मक गोल ट्यूबों, वर्ग ट्यूबों, आयताकार ट्यूबों, मचान ट्यूबों, बाड़ ट्यूबों, समर्थन फ्रेम और सामान्य निर्माण ट्यूबों के लिए किया जाता है।

मुख्य बात स्पष्ट हैः यह मशीन निर्बाध गर्म लुढ़का हुआ स्टील पाइप नहीं बनाती है।यह कच्चे माल के रूप में गर्म लुढ़का हुआ स्टील पट्टी का उपयोग करता है और रोल बनाने और उच्च आवृत्ति वेल्डिंग के माध्यम से वेल्डेड स्टील ट्यूब में इसे बनाता है.

निर्माण पाइप कारखानों के लिए, लक्ष्य केवल एक पाइप मिल खरीदने के लिए नहीं है. असली लक्ष्य स्थिर, मजबूत, सीधे,और भवन और संरचनात्मक अनुप्रयोगों के लिए आयामी सटीक ट्यूब.

समस्या: खरीदार को किस समस्या को हल करने की आवश्यकता है?

कई खरीदार एक गर्म लुढ़का हुआ स्टील ट्यूब मिल की तलाश करते हैं क्योंकि उन्हें निर्माण पाइप उत्पादन के लिए एक मजबूत कच्चे माल के विकल्प की आवश्यकता होती है।

गर्म लुढ़का हुआ स्टील स्ट्रिप अक्सर मध्यम और मोटी दीवार ट्यूबों, संरचनात्मक अनुप्रयोगों और उत्पादों के लिए चुना जाता है जिन्हें पतले सजावटी ट्यूबों की तुलना में उच्च बनाने की ताकत की आवश्यकता होती है।

खरीदार की असली समस्या यह है कि वह ऐसी मशीन कैसे चुनें जो गर्म लुढ़का हुआ सामग्री को संभाल सके, स्थिर वेल्डिंग बनाए रख सके, ट्यूब के आयामों को नियंत्रित कर सके और निरंतर उत्पादन के दौरान स्क्रैप को कम कर सके।

यदि मशीन केवल पाइप व्यास या कम कीमत के आधार पर चुनी जाती है, तो कारखाने को खराब गठन स्थिरता, अस्थिर वेल्ड सीम, कम रोल जीवन, कम उत्पादन दक्षता और उच्च रखरखाव लागत का सामना करना पड़ सकता है।

कारण

गर्म लुढ़का हुआ स्टील स्ट्रिप को ठंडा लुढ़का हुआ या जस्ती स्ट्रिप से अलग माना जाता है। इसमें आमतौर पर एक मोटी सतह, अधिक प्रतिरोध और मोटाई की सीमा होती है।

इन सामग्री विशेषताओं के कारण, आकार देने वाले खंड में पर्याप्त कठोरता, उचित रोल पास डिजाइन, स्थिर संचरण और सटीक पट्टी मार्गदर्शन होना चाहिए।

निर्माण पाइप उत्पादन में, पाइप की गुणवत्ता कई जुड़े कारकों से प्रभावित होती हैः कॉइल की गुणवत्ता, स्ट्रिप की चौड़ाई, बनाने का दबाव, किनारे की संरेखण, उच्च आवृत्ति वेल्डिंग शक्ति,निचोड़ रोल दबाव, आकार सटीकता, और काटने की स्थिरता।

यदि एक खंड कमजोर है, तो अंतिम पाइप में अंडाकारता, मोड़, खराब सीधापन, वेल्ड सीम दोष, अस्थिर लंबाई या गलत वर्ग ट्यूब आयाम जैसी समस्याएं हो सकती हैं।

इसीलिए निर्माण ट्यूब मिल को एक एकल रोल बनाने वाली मशीन के रूप में नहीं, बल्कि एक पूर्ण उत्पादन समाधान के रूप में डिजाइन किया जाना चाहिए।

समाधान

Zhongyue धातु विज्ञान उपकरण प्रौद्योगिकी ग्राहक के पाइप आकार सीमा, दीवार मोटाई, इस्पात ग्रेड, उत्पादन क्षमता के अनुसार अनुकूलित गर्म लुढ़का हुआ स्टील ट्यूब मिल मशीन प्रदान करता है,कार्यशाला का स्वरूप, और अंतिम आवेदन।

पूर्ण लाइन में अनकोइलर, कतरनी और अंत वेल्डर, संचय, मोल्डिंग मिल, उच्च आवृत्ति वेल्डिंग प्रणाली, वेल्ड बीड्स उपचार, शीतलन अनुभाग, आकार मिल, फ्लाइंग सॉ, रन-आउट टेबल शामिल हो सकते हैं,और वैकल्पिक परीक्षण या पैकिंग उपकरण.

गोल निर्माण पाइप के लिए, समाधान स्थिर गोल गठन, वेल्ड शक्ति, बाहरी व्यास सटीकता, सीधापन और स्वच्छ काटने पर केंद्रित है।

चौकोर और आयताकार संरचनात्मक ट्यूब के लिए, समाधान को कोने के आकार, चौड़ाई और ऊंचाई सटीकता, दीवार मोटाई स्थिरता, बनाने की ताकत और दोहराए जाने योग्य आकार परिवर्तन पर केंद्रित है।

मशीन को स्थानीय इस्पात बाजारों के लिए निर्माण ट्यूबों का उत्पादन करने वाले कारखानों, निर्माण सामग्री आपूर्तिकर्ताओं, मचान निर्माताओं, ग्रीनहाउस फ्रेम कारखानों के लिए कॉन्फ़िगर किया जा सकता है,गोदाम संरचना आपूर्तिकर्ता, और सामान्य विनिर्माण उपयोगकर्ता।

एक योग्य समाधान से खरीदार को पांच प्रश्नों के उत्तर देने में मदद मिलनी चाहिए: किस पाइप का उत्पादन करना है, किस सामग्री का उपयोग करना है, किस दीवार की मोटाई को कवर करना है, किस मानक का पालन करना है, और किस उत्पादन लक्ष्य को प्राप्त करना है।

विनिर्देश

उपरोक्त डेटा एक संदर्भ विन्यास है। अंतिम मापदंडों को खरीदार के पाइप चित्र, स्टील ग्रेड, दीवार मोटाई रेंज, उत्पादन क्षमता लक्ष्य के अनुसार पुष्टि की जानी चाहिए,कार्यशाला का स्वरूप, और स्थानीय बिजली की आपूर्ति।

आवेदन

निर्माण पाइप उत्पादन

गर्म लुढ़का हुआ स्टील ट्यूब मिल निर्माण के फ्रेम, छत संरचनाओं, समर्थन स्तंभों, अस्थायी संरचनाओं और सामान्य निर्माण परियोजनाओं में उपयोग किए जाने वाले पाइपों के उत्पादन के लिए उपयुक्त है।

इस अनुप्रयोग के लिए, मशीन को स्थिर वेल्ड गुणवत्ता, सटीक आकार और अच्छी सीधापन प्रदान करना चाहिए क्योंकि पाइप की विश्वसनीयता डाउनस्ट्रीम निर्माण को प्रभावित करती है।

मचान पाइप उत्पादन

मचान पाइपों के लिए स्थिर बाहरी व्यास, दीवार मोटाई स्थिरता, वेल्ड सीम शक्ति और दोहराई जाने वाली काटने की लंबाई की आवश्यकता होती है।

एक उपयुक्त ट्यूब मिल निर्माताओं को निर्माण स्थलों, किराये के मचान प्रणालियों और निर्माण सामग्री वितरकों के लिए पाइप बनाने में मदद करता है।

वर्ग और आयताकार संरचनात्मक ट्यूब

चौकोर और आयताकार ट्यूबों का व्यापक रूप से इस्पात संरचनाओं, गोदामों, बाड़, फ्रेम, रैक और यांत्रिक समर्थन प्रणालियों में उपयोग किया जाता है।

उत्पादन का ध्यान केवल वेल्डिंग सेक्शन पर ही नहीं है। कोने बनाने, आकार की सटीकता, मोड़ नियंत्रण और सीधापन भी महत्वपूर्ण हैं।

बाड़, गार्डरील और सपोर्ट ट्यूब

गर्म लुढ़का हुआ इस्पात पाइप बाड़ लगाने, गार्डरिल, समर्थन पोस्ट, कृषि फ्रेम और बाहरी संरचनाओं के लिए इस्तेमाल किया जा सकता है।

इन उत्पादों के लिए, खरीदार को उत्पादन दक्षता, काटने की लंबाई सटीकता, सीधापन और पेंटिंग या गैल्वनाइजिंग जैसे डाउनस्ट्रीम सतह उपचार पर विचार करना चाहिए।

सामान्य विनिर्माण ट्यूब

कई स्थानीय इस्पात बाजारों में विनिर्माण कार्यशालाओं के लिए मानक गोल, वर्ग और आयताकार ट्यूबों की आवश्यकता होती है।

एक लचीला गर्म लुढ़का हुआ स्टील ट्यूब मिल कई उत्पाद आकारों का समर्थन कर सकता है और कारखाने को विभिन्न बाजार के आदेशों का जवाब देने में मदद कर सकता है।

यह कैसे काम करता है

उत्पादन प्रक्रिया स्टील कॉइल लोड करने से शुरू होती है। अनकोइलर गर्म लुढ़का हुआ कॉइल का समर्थन करता है और स्टील स्ट्रिप को लाइन में खिलाता है।

कतरनी और अंत वेल्डर एक कॉइल की पूंछ को अगले कॉइल के सिर से जोड़ता है। इससे डाउनटाइम कम होता है और निरंतर उत्पादन का समर्थन होता है।

स्ट्रिप मटेरियल को स्टोरेज करता है और स्ट्रिप वेल्डिंग या कॉइल चेंज पूरा होने तक मोल्डिंग मिल को चालू रखता है।

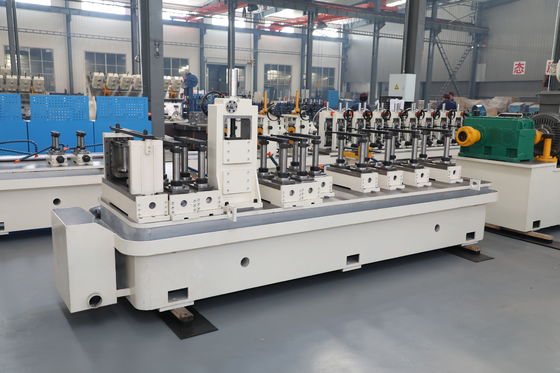

मोल्डिंग सेक्शन में फ्लैट स्ट्रिप को धीरे-धीरे गोल ट्यूब के रूप में मोड़ने के लिए कई रोल स्टैंड का उपयोग किया जाता है। गर्म लुढ़का हुआ सामग्री के लिए, मिल फ्रेम में पर्याप्त ताकत और कठोरता होनी चाहिए।

उच्च आवृत्ति वेल्डिंग प्रणाली पट्टी के किनारों को गर्म करती है और उन्हें एक निरंतर वेल्डेड पाइप में जोड़ती है। स्थिर किनारे संरेखण और निचोड़ दबाव वेल्ड गुणवत्ता के लिए महत्वपूर्ण हैं।

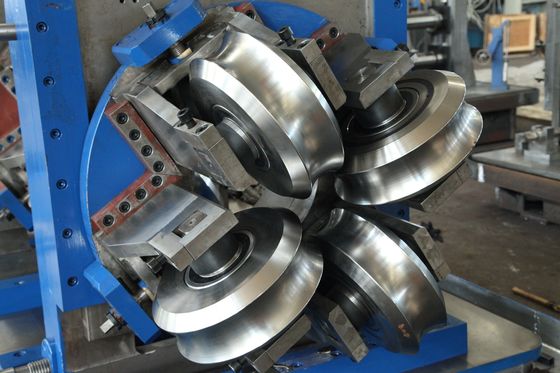

वेल्डिंग के बाद, पाइप वेल्ड बीड उपचार, शीतलन और आकार से गुजरता है। आकार निर्धारण स्टैंड अंतिम व्यास, वर्ग आकार, आयताकार आकार, सीधापन और आकार सटीकता को नियंत्रित करते हैं।

यह पाइप लाइन को बंद किए बिना आवश्यक लंबाई तक काटता है। तैयार पाइपों को निरीक्षण, बंडलिंग, पैकिंग या आगे के प्रसंस्करण के लिए रन-आउट टेबल में स्थानांतरित किया जाता है।

कैसे चुनें

1. पुष्टि करें कि क्या उत्पाद वेल्डेड ट्यूब या सीमलेस ट्यूब है

बोली से पहले खरीदार को उत्पाद प्रकार की पुष्टि करनी होगी।

एक गर्म लुढ़का हुआ स्टील ट्यूब मिल आमतौर पर वेल्डेड पाइप का उत्पादन करने के लिए गर्म लुढ़का हुआ पट्टी का उपयोग करता है। यदि खरीदार को निर्बाध गर्म लुढ़का हुआ पाइप की आवश्यकता है, तो यह एक अलग उत्पादन प्रक्रिया और उपकरण प्रणाली से संबंधित है।

2. पाइप के आकार और दीवार मोटाई की पुष्टि करें

खरीदार को न्यूनतम और अधिकतम गोल पाइप व्यास, वर्ग पाइप आकार, आयताकार पाइप आकार और दीवार मोटाई प्रदान करनी चाहिए।

यह जानकारी मिल के मॉडल, स्टैंड की ताकत, वेल्डिंग शक्ति, रोल डिजाइन, काटने की प्रणाली और मोटर विन्यास को निर्धारित करती है।

3कच्चे माल की पुष्टि करें

गर्म लुढ़का हुआ स्टील स्ट्रिप में स्केल, सतह की मोटाई और मोटाई में भिन्नता हो सकती है। ये कारक रोल पहनने, बनाने के दबाव, वेल्डिंग स्थिरता और तैयार पाइप की उपस्थिति को प्रभावित करते हैं।

यदि खरीदार के पास सख्त सतह आवश्यकताएं हैं, तो मशीन डिजाइन से पहले सामग्री की स्थिति और डाउनस्ट्रीम उपचार पर चर्चा की जानी चाहिए।

4निर्माण आवेदन की पुष्टि करें

विभिन्न निर्माण ट्यूबों की अलग-अलग आवश्यकताएं होती हैं। मचान ट्यूब, संरचनात्मक ट्यूब, बाड़ ट्यूब और सामान्य निर्माण ट्यूब को हमेशा एक ही विन्यास की आवश्यकता नहीं होती है।

संरचनात्मक उपयोग के लिए, वेल्ड सीम विश्वसनीयता, आयामी सटीकता और निरीक्षण उपकरण को उच्च प्राथमिकता दी जानी चाहिए।

5. उत्पादन गति और वास्तविक उत्पादन की पुष्टि करें

उत्पादन गति को पाइप के आकार, दीवार की मोटाई, वेल्डिंग शक्ति, काटने की लंबाई और ऑपरेटर के कौशल से मेल खाना चाहिए।

एक स्थिर उत्पादन गति के साथ लगातार गुणवत्ता एक उच्च गति है कि अस्थिर वेल्ड या लगातार बंद पैदा करता है की तुलना में अधिक मूल्यवान है।

6आकार परिवर्तन आवृत्ति की पुष्टि करें

यदि कारखाने में कई अलग-अलग आकारों का उत्पादन होता है, तो रोल बदलने का समय, उपकरण भंडारण, समायोजन विधि और ऑपरेटर प्रशिक्षण पर विचार किया जाना चाहिए।

अक्सर आकार परिवर्तन के लिए, खरीदार को अधिक सुविधाजनक रोल परिवर्तन डिजाइन और एक बेहतर टूलींग प्रबंधन योजना की आवश्यकता हो सकती है।

7. उपकरण की पुष्टि करें

कुछ कारखानों को केवल पाइप काटने और मैन्युअल संग्रह की आवश्यकता होती है। अन्य को सीधा करने, अंत को मोड़ने, हाइड्रो परीक्षण, वर्डी करंट परीक्षण, अंकन, स्वचालित पैकिंग या स्टैकिंग की आवश्यकता होती है।

एक पूर्ण समाधान में न केवल मोल्डिंग मिल पर विचार किया जाना चाहिए, बल्कि कॉइल से तैयार पाइप तक पूरे उत्पादन प्रवाह पर विचार किया जाना चाहिए।

बेहतर खोज कवरेज के लिए समर्थन सामग्री योजना

तकनीकी लेख: गर्म लुढ़का हुआ स्टील स्ट्रिप वेल्डेड निर्माण पाइप कैसे बनता है

इस लेख में कॉइल तैयार करने, रोल बनाने, उच्च आवृत्ति वेल्डिंग, आकार, काटने और निरीक्षण के बारे में बताया गया है।

यह खरीदारों को गर्म लुढ़का हुआ स्टील स्ट्रिप वेल्डेड पाइप और निर्बाध गर्म लुढ़का हुआ पाइप के बीच अंतर समझने में मदद करता है।

उद्योग विश्लेषण: निर्माण में गर्म लुढ़का हुआ स्टील ट्यूब का उपयोग क्यों किया जाता है

इस लेख में भवन के फ्रेम, मचान, गोदाम संरचनाओं, बाड़, गार्डरिल और सामान्य निर्माण बाजारों से मांग की व्याख्या की जा सकती है।

यह यह भी समझा सकता है कि निर्माण पाइप उत्पादन में दीवार की मोटाई, वेल्ड ताकत और आयामी सटीकता क्यों मायने रखती है।

आवेदन मामलाः निर्माण पाइप कारखाने के लिए ट्यूब मिल समाधान

यह केस पेज दिखा सकता है कि ग्राहक ट्यूब के आकार, दीवार की मोटाई, उत्पादन गति, स्टील ग्रेड, कार्यशाला स्थान और लक्ष्य बाजार के अनुसार मशीन कैसे चुनता है।

यह पृष्ठ को केवल उत्पाद कीवर्ड को दोहराने के बजाय वास्तविक अनुभव संकेत देता है।

अक्सर पूछे जाने वाले प्रश्न

1क्या एक गर्म लुढ़का हुआ स्टील ट्यूब मिल का उपयोग निर्बाध पाइप बनाने के लिए किया जाता है?

नहीं. एक गर्म लुढ़का हुआ स्टील ट्यूब मिल आम तौर पर रोल मोल्डिंग और उच्च आवृत्ति वेल्डिंग के माध्यम से वेल्डेड स्टील पाइप का उत्पादन करने के लिए गर्म लुढ़का हुआ स्टील स्ट्रिप या कॉइल का उपयोग करता है।

सीमलेस गर्म लुढ़का हुआ पाइप एक अलग उत्पादन प्रक्रिया और अलग उपकरण का उपयोग करता है।

2यह मशीन किस प्रकार के उत्पाद का उत्पादन कर सकती है?

इस मशीन को गोल पाइप, वर्ग पाइप, आयताकार पाइप, मचान पाइप, बाड़ पाइप, निर्माण पाइप और सामान्य संरचनात्मक पाइप बनाने के लिए कॉन्फ़िगर किया जा सकता है।

वास्तविक उत्पाद श्रेणी मिल मॉडल, रोल टूलिंग, दीवार मोटाई और वेल्डिंग प्रणाली पर निर्भर करती है।

3उद्धरण देने से पहले किस जानकारी की आवश्यकता होती है?

खरीदार को पाइप ड्राइंग, आकार सीमा, दीवार मोटाई, स्टील ग्रेड, उत्पादन क्षमता लक्ष्य, काटने की लंबाई, कार्यशाला का लेआउट, बिजली आपूर्ति और आवश्यक डाउनस्ट्रीम उपकरण प्रदान करना चाहिए।

यदि पाइप ASTM, EN, BS, JIS या स्थानीय मानकों को पूरा करना चाहिए, तो तकनीकी डिजाइन से पहले मानक प्रदान किया जाना चाहिए।

4गर्म लुढ़का हुआ स्टील ट्यूब उत्पादन के लिए मशीन की कठोरता क्यों महत्वपूर्ण है?

गर्म लुढ़का हुआ स्टील स्ट्रिप आमतौर पर पतली ठंडी लुढ़का हुआ स्ट्रिप की तुलना में अधिक गठन प्रतिरोध है।

एक मजबूत मिल फ्रेम, उचित रोल पास डिजाइन और स्थिर ट्रांसमिशन पाइप के आकार, वेल्ड संरेखण और आकार सटीकता को नियंत्रित करने में मदद करते हैं।

5एक कारखाना निर्माण ट्यूब उत्पादन के दौरान स्क्रैप को कैसे कम कर सकता है?

सही मशीन चयन, सटीक पट्टी चौड़ाई, स्थिर मोल्डिंग सेटअप, उचित वेल्डिंग मापदंडों, नियमित रोल रखरखाव और ऑपरेटर प्रशिक्षण से स्क्रैप को कम किया जा सकता है।

एक अच्छे आपूर्तिकर्ता को न केवल मशीन वितरण के दौरान, बल्कि स्थापना और कमीशन के दौरान तकनीकी मार्गदर्शन प्रदान करना चाहिए।

निष्कर्ष

निर्माण के लिए गर्म लुढ़का हुआ स्टील ट्यूब मिल मशीन और रोल फोर्मिंग मशीन गर्म लुढ़का हुआ स्टील स्ट्रिप से वेल्डेड पाइप का उत्पादन करने वाले कारखानों के लिए एक व्यावहारिक समाधान है।

यह निर्माण पाइप, मचान पाइप, संरचनात्मक ट्यूब, बाड़ ट्यूब, समर्थन ट्यूब और सामान्य निर्माण ट्यूब उत्पादन के लिए उपयुक्त है।

सर्वोत्तम मशीन का चयन वास्तविक उत्पादन स्थितियों पर आधारित होना चाहिए: पाइप का आकार, दीवार की मोटाई, स्टील ग्रेड, अनुप्रयोग मानक, आउटपुट लक्ष्य और डाउनस्ट्रीम प्रक्रिया।
