उत्पाद विवरण:
|
| ट्यूब का ओडी: | 250*250~500*500मिमी | दीवार मोटाई सीमा: | 5.0~22.0 मिमी |
|---|---|---|---|
| ट्यूब की लंबाई: | 6 मी ~ 12 मी | लाइन की गति: | 30 मी / मिनट |
| प्रमुखता देना: | डायरेक्ट फोर्मिंग ऑटोमैटिक ट्यूब बनाने की मशीन,आयताकार स्वचालित ट्यूब बनाने की मशीन,प्रत्यक्ष रूप देने वाली चौकोर ट्यूब बनाने की मशीन |
||

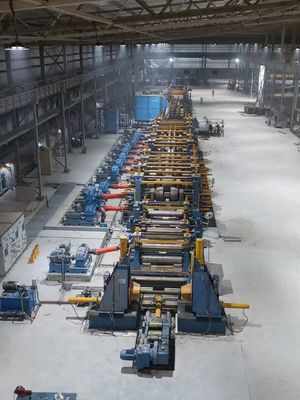

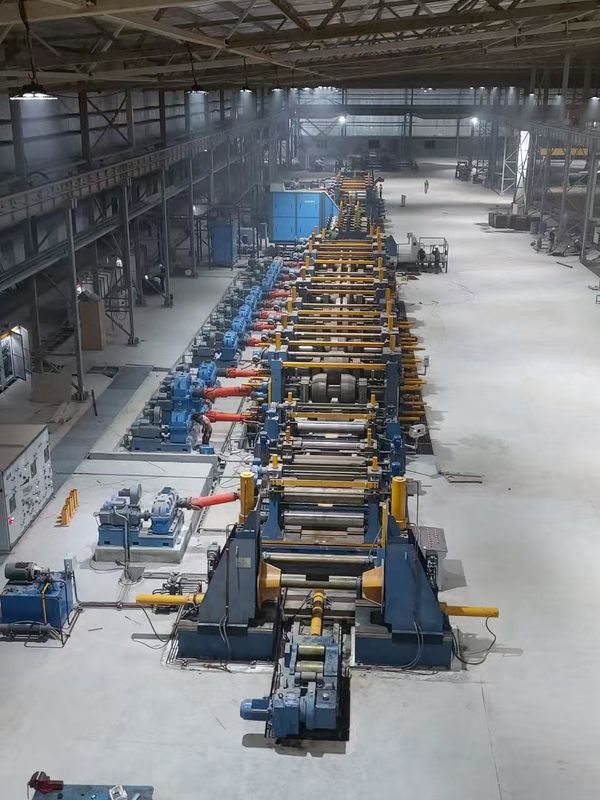

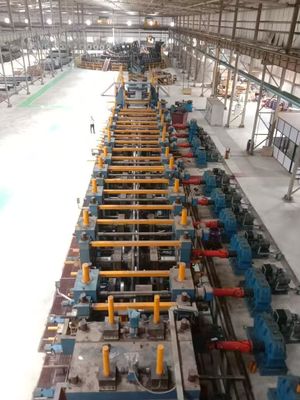

स्टेनलेस स्टील पाइप बनाने की मशीन Ss Tube Mill
स्टेनलेस स्टील ट्यूब मिल मुख्य रूप से औद्योगिक स्टेनलेस स्टील ट्यूब के उत्पादन के लिए उपयोग किया जाता है, व्यापक रूप से कई क्षेत्रों में उपयोग किया जाता है, जैसेः रासायनिक इंजीनियरिंग, चिकित्सा, वाइनरी, पेट्रोलियम, खाद्य, ऑटोमोबाइल,कागज निर्माण उद्योग, एयर कंडीशनिंग आदि। ट्यूब मिल को व्यावहारिक उत्पादन और घरेलू और विदेशों में उपकरणों के लाभों को प्राप्त करने के आधार पर नया डिजाइन किया गया है,जो संचालन और रखरखाव में भी सुविधाजनक है.
भाग 1: अन-कोइलर
दो विकल्प
मैनुअल विस्तार मंडल
प्रत्येक पक्षी भारित क्षमताः ≤5T
भाग 2:संरचना अनुभाग
भोजन उपकरणः 2 रोलर गाइड उपकरण 3 ब्रेकडाउन+3 बायपास+3 फिन पास
क्षैतिज शाफ्टः 40 मिमी
ऊर्ध्वाधर शाफ्टः 25 मिमी
व्यवस्थाः 3-3-1-4 या 4-4-1-4 या अनुकूलित
क्षैतिज स्टैंडः
ऑपरेशन पक्ष में सुई बीयरिंग क्षैतिज खड़े,यह बदलने के लिए आसान है और रोल सेट समायोजित, लगभग 40 मिनट लगेंगे पूर्ण सेट रोल सेट बदलने के लिए
भाग 3:वेल्डिंग अनुभाग
वेल्डिंग ट्रैकिंग सिस्टम
वेल्डिंग स्वचालित सुधार
वेल्डिंग चाप वोल्टेज स्वचालित नियंत्रण
वोल्फ़्रेम की सुई के साथ विघटन अलार्म
वोल्फ़्रेम बुद्धिमान अलार्म सूचना प्रतिस्थापन समारोह
कच्चे माल की जानकारीः
| 1 | सामग्री अनुप्रयोग | गर्म या ठंडा लुढ़का हुआ स्टील स्ट्रिप्स, जस्ती स्टील स्ट्रिप्स |
| 2 | सामग्री का ग्रेड | कम कार्बन स्टील, कम मिश्र धातु स्टीलδs≤350Mpa |
| 3 | इस्पात पट्टी की पहचान | Φ508 मिमी |
| 4 | स्टील स्ट्रिप्स का ओडी | ≤Φ2200 मिमी |
| 5 | कॉइल का वजन | ≤30टन |
समाप्त उत्पाद की जानकारीः
| 1 | ट्यूब का ओडी | 250*250mm~500*500mm |
| 2 | दीवार मोटाई सीमा | 5.0mm~22.0mm |
| 3 | ट्यूब की लंबाई | 6m-12m |
| 4 | लाइन की गति | 30 मीटर/मिनट |
कंपनी का लाभ
ट्यूब उत्पादन एक ऐसा उद्योग है जिसमें उत्पादों का उत्पादन करने के लिए योग्य मशीन और अनुभवी प्रौद्योगिकी का संयोजन आवश्यक है, जिसका अर्थ है कि मशीन और अनुभव दोनों महत्वपूर्ण हैं,हमारी कंपनी केवल ट्यूब मिल निर्माण कर रहे हैं जो बड़े पैमाने पर स्टील ट्यूब का उत्पादन करने के लिए स्वयं मशीन का उपयोग, हम उन्हें चलाने के साथ हमारी मशीन में सुधार कर रहे हैं अनुभवी प्रौद्योगिकी प्राप्त करने के लिए. हमें चुनें, आप न केवल हम से मशीन प्राप्त कर रहे हैं, आप भी वह हमसे अनुभवी प्रौद्योगिकी प्राप्त कर रहे हैं.
ट्यूब मिल आवेदन का संक्षिप्त विवरण:
ट्यूब मिल के रूप में जाना जाता है स्टील ट्यूब विनिर्माण लाइन, उच्च आवृत्ति वेल्डर और रोलर्स का उपयोग सभी प्रकार के स्टील ट्यूब, प्रोफाइल, आदि का उत्पादन करने के लिए जो निर्माण ट्यूबों में भी व्यापक रूप से उपयोग किया जाता है,परिशुद्धता ट्यूब, ऑटो ट्यूब, बाड़, हीट एक्सचेंजर, फर्नीचर ट्यूब, दबाव ट्यूब उत्पादन, उपयुक्त परिष्करण उपकरण के साथ, मशीन भी एपीआई पाइप, गैस परिवहन,और उच्च मानक ट्यूब आदि.
ट्यूब मिल उत्पादन प्रक्रियाः
विभिन्न ग्राहक के अनुसार, मशीनरी अलग प्रक्रिया से मिलकर बनता है, लेकिन हमारी कंपनी के मानक उत्पादन प्रक्रिया के रूप में उड़ा दिया है, यह आपके संदर्भ के लिए है,मान लीजिए कि आपकी कंपनी की विशेष आवश्यकता है, हम चर्चा कर सकते हैं और आपके विशेष डिजाइन कर सकते हैं।
Uncoiler→ Shear&welding machine→ Accumulator (Cage) →Forming machine→ HF welding→ Sizing machine→ Flying saw (Cold saw) → रन आउट टेबल
मानक मशीन विनिर्देश (संदर्भ)
बाजार की मांग के अनुसार हमें मानक मॉडल दिए गए हैं, और यह केवल आपके संदर्भ के लिए है,उत्पादन रेंज और मुख्य तकनीकी समायोज्य हो सकता है मान लीजिए कि आपकी कंपनी विशेष आवश्यकता है.
| ट्यूब मिल विनिर्देश | |||
| मिल मॉडल | ओडी रेंज (मिमी) | मोटाई सीमा ((मिमी) | लाइन गति ((m/min) |
| ZY-16 | 7.6-16 | 0.3-1.0 | 120 |
| ZY-20 | 10-25.4 | 0.3-1.5 | 120 |
| ZY-32 | 12.7-38.1 | 0.6-1.8 | 120 |
| ZY-45 | 16-50.8 | 0.7-2.0 | 110 |
| ZY-50 | 20-63.5 | 0.8-3.0 | 90 |
| ZY-60 | 25.4-76.2 | 1.0-3.2 | 80 |
| ZY-76 | 31.8-88.9 | 1.2-3.75 | 80 |
| ZY-89 | 33.4-101.6 | 1.2-4.5 | 75 |
| ZY-125 | 50.8-130 | 2.0-5.0 | 60 |
| ZY-165 | 76.2-168 | 2.0-6.0 | 50 |
| ZY-219 | 88.9-219 | 2.0-8.0 | 50 |
| ZY-273 | 89-273 | 3.0-12.0 | 40 |
| ZY-325 | 89-325 | 3.0-12.7 | 40 |
| ZY-406 | 114-406 | 4.0-16.0 | 40 |
| ZY-508 | 219-508 | 4.0-19.1 | 40 |
| ZY-610 | २७३-६१० | 4.0-19.1 | 40 |
| ZY-660 | 273-660 | 4.0-22 | 40 |
बाजार का वितरण:
शुरुआत में, हम केवल घरेलू बाजार में पाइप मिलों का निर्माण और बिक्री कर रहे हैं, देश की नीति के उद्घाटन और विकास के दौरान, प्रौद्योगिकी में सुधार के साथ भी,हम 2006 से मशीनरी का निर्यात शुरू कर रहे हैं, और अब ट्यूब मिल 70 से अधिक देशों को निर्यात किया गया है, मुख्य बाजार जैसे एशिया, उत्तरी अमेरिका, दक्षिण अमेरिका, यूरोप, मध्य पूर्व, दक्षिण पूर्व एशिया और अफ्रीका।हम विश्व बाजार में प्रतिष्ठा प्राप्त कर रहे हैं.
