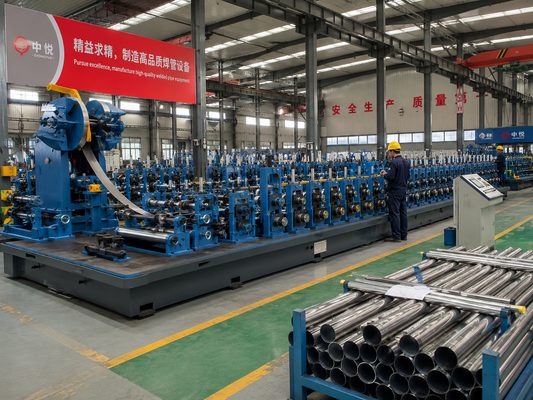

ZY16 0.4-1.0 मिमी पतली दीवार ट्यूब मिल मशीन लाइट गेज एचएफ वेल्डेड स्टील पाइप

समस्या

0.4-1.0 मिमी पतली दीवार के ट्यूब का उत्पादन सामान्य मिलों पर दो विफलताओं का कारण बनता है। वेल्ड या तो जलता है क्योंकि गर्मी इनपुट बहुत अधिक है,या यह खोलता है क्योंकि पट्टी किनारों वे वेल्ड बिंदु पर मिलने से पहले संरेखण खो देते हैं, ठंडे वेल्ड और स्प्लिट सीम छोड़ देता है।

कारण

पतली पट्टी का थर्मल द्रव्यमान कम है, इसलिए अतिरिक्त वेल्डिंग ऊर्जा तुरंत दीवार के माध्यम से पिघल जाती है।और किसी भी गति या तनाव उतार-चढ़ाव वेल्ड अंतर को चौड़ा करता है और सीम के साथ एक खुले या ठंडे वेल्ड का उत्पादन करता है.

समाधान

ZY16 एक 100kW ठोस-राज्य HF वेल्डर के साथ एक 200m/min संचय जो निरंतर तनाव पर पट्टी खिलाता है जोड़ती है। ठोस-राज्य आउटपुट तेजी से, सटीक शक्ति प्रतिक्रिया देता है,तो वेल्ड गर्मी लाइन की गति का पालन करता है और सिर्फ 0 फोर्ज करने के लिए पर्याप्त रहता है.4-1.0 मिमी के किनारे बिना जलने के। स्थिर तनाव वेल्ड अंतर बंद रखता है, इसलिए सीम पतली दीवार के पार पूरी तरह से फ्यूज होता है।

प्रमुख अभियांत्रिकी डेटा

• 0.4-1.0 मिमी की दीवार सीमा मिल की अनुकूलित पतली गेज खिड़की है।
• 100 किलोवाट का ठोस-राज्य एचएफ वेल्डर लाइन गति के साथ शक्ति को मॉड्यूल करता है।
• 200 मीटर/मिनट का संचयक वेल्ड के अंतराल को स्थिर रखने के लिए निरंतर तनाव रखता है।
• धीरे-धीरे बनने से पतले किनारे तनाव और पतले होने से बचते हैं।

प्रदर्शन और गुणवत्ता

पतली दीवार की क्षमता को मेल खाने वाली शक्ति और तनाव नियंत्रण द्वारा समर्थित किया जाता है। ठोस-राज्य वेल्डर गति परिवर्तन के रूप में गर्मी उत्पादन को ट्रिम करता है, जबकि संचयकर्ता स्ट्रिप तनाव को स्थिर रखता है, इसलिए 0.4-1।0 मिमी ट्यूब जलने के माध्यम से या ठंडे वेल्ड के बिना साफ वेल्ड कि प्लेग प्रकाश गेज चलता है अस्वीकार करता है, स्क्रैप को कम रखें।

आवेदन

फर्नीचर के फ्रेम, पर्दे की छड़ें, डिस्प्ले स्टैंड, केबल कंडक्ट और पतली दीवार वाले ऑटोमोटिव घटकों में हल्के गेज ट्यूब के लिए आदर्श जहां कम वजन और साफ वेल्ड उपस्थिति मायने रखती है।

चयन मार्गदर्शिका

इस मिल का चयन करें जब दीवार मोटाई 0.4-1.0 मिमी है। 1.0 मिमी से ऊपर की दीवारों के लिए, उच्च शक्ति और भारी बनाने वाले स्टैंड की आवश्यकता होती है; रोलर्स का आदेश देने से पहले अपनी न्यूनतम दीवार की पुष्टि करें, क्योंकि एक 0.1 मिमी से अधिक की दीवार की मोटाई 0.4 मिमी है।4 मिमी सेटअप 1 से अलग है.0 मिमी सेटअप रोल अंतर में.

अनुप्रयोग परिदृश्य

पतली दीवार वाली गोल और वर्ग फर्नीचर नली, विद्युत नली, और अलमारियों और बिक्री बिंदु के लिए हल्के संरचनात्मक नली।

अक्सर पूछे जाने वाले प्रश्न

Q1. क्या ZY16 बिना जलने के 0.4 मिमी की दीवार को वेल्ड कर सकता है?

हाँ, 100kW ठोस-राज्य HF वेल्डर लाइन की गति के साथ शक्ति को मॉड्यूल करता है, पतली पट्टी से मेल खाने वाले गर्मी इनपुट को बनाए रखता है ताकि जलने से बचा जा सके,और निरंतर तनाव accumulator वेल्ड अंतर स्थिर रखता है.

प्रश्न 2. पतली दीवार वाले ट्यूबों को ठंडा वेल्ड क्यों मिलता है?

तनाव या गति में उतार-चढ़ाव के कारण किनारे के अंतराल का विस्तार मुख्य कारण है; 200 मीटर/मिनट का संचय पट्टी के तनाव को स्थिर रखता है ताकि वेल्ड के अंतराल को बंद रखा जा सके, इसलिए किनारे लगातार फ्यूज होते हैं।

Q3. ZY16 किस दीवार सीमा के लिए डिज़ाइन किया गया है?

0.4-1.0 मिमी. 0.4 मिमी से नीचे या 1.0 मिमी से ऊपर चलने वाली दीवारें मिल की अनुकूलित मोल्डिंग और वेल्डिंग विंडो के बाहर आती हैं और उन्हें अलग-अलग टूलींग की आवश्यकता होती है।

प्रश्न 4. क्या मुझे 0.4 मिमी और 1.0 मिमी के लिए अलग रोलर्स की आवश्यकता है?

हां, रोल के अंतराल और प्रोफाइल सीमा के दोनों छोरों के बीच भिन्न होते हैं, इसलिए हम आपके विशिष्ट दीवार मोटाई के लिए उपकरण का आकार करते हैं।

Q5. पतली दीवार वाले स्क्रैप का मुख्य कारण क्या है?

अस्थिर अंतराल से अधिक गर्मी और ठंडे वेल्ड से बर्न-थ्रू; ZY16 गति-मिश्रित शक्ति और निरंतर-तनाव फ़ीडिंग दोनों के साथ नियंत्रित करता है।

Q6. क्या ZY16 वर्ग और आयताकार ट्यूब चला सकता है?

उपयुक्त रोल टूलींग के साथ, मिल Φ8-18 मिमी समकक्ष सीमा में वर्ग और आयताकार प्रोफाइल बना सकती है; आदेश देते समय अपने क्रॉस-सेक्शन की पुष्टि करें।
