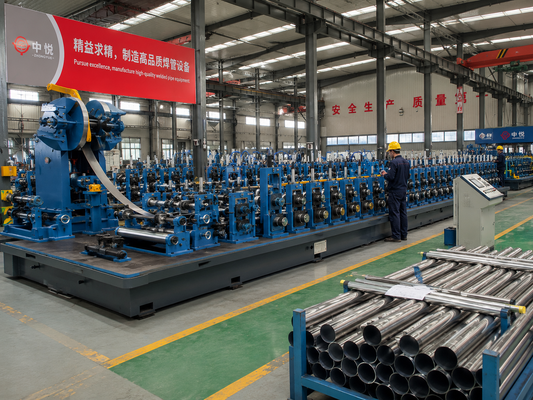

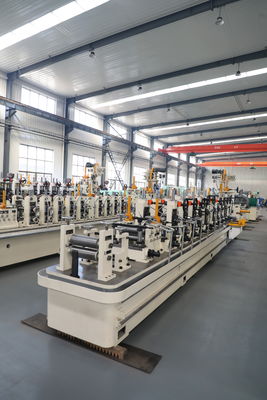

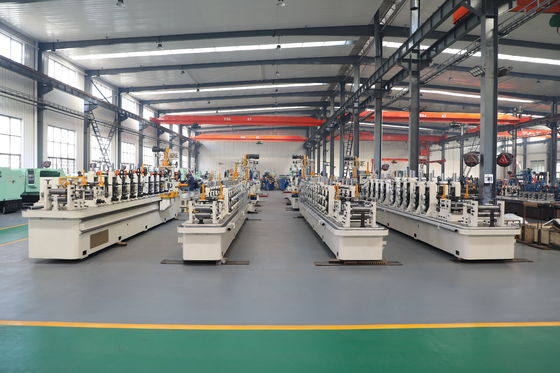

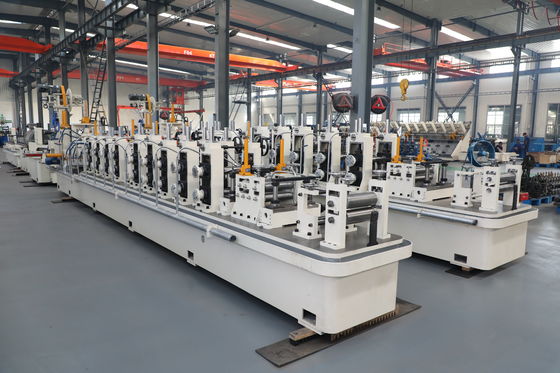

उच्च आउटपुट 90m/मिनट ट्यूब मिल मशीन ZY16 Φ8-18mm HF वेल्डेड स्टील पाइप

समस्या

जब एक मिल को उच्च गति पर धकेला जाता है, तो पट्टी अस्थिर हो जाती है। कॉइल परिवर्तन लाइन को रोक देते हैं, तनाव में वृद्धि वेल्ड सीम को केंद्र से बाहर खींचती है, और बनाने वाले रोलर्स गर्म हो जाते हैं और शिफ्ट हो जाते हैं, जिससे स्क्रैप और डाउनटाइम होता है जो गति लाभ को मिटा देता है।

कारण

गति हर अपस्ट्रीम भिन्नता को बढ़ाती है। बफर स्टोर के बिना, लाइन को प्रत्येक कॉइल परिवर्तन के लिए धीमा होना पड़ता है; स्थिर तनाव के बिना, वेल्ड गैप गति पर दोलन करता है; और गर्मी प्रबंधन के बिना, बेयरिंग और शाफ्ट गर्म होने पर घर्षण भार के तहत रोलर ज्यामिति बह जाती है।

समाधान

ZY16 200m/min उच्च गति संचायक का उपयोग करता है ताकि कॉइल परिवर्तन कभी भी बनाने वाली लाइन को न रोकें, और 90m/min पर पट्टी पथ को स्थिर रखने के लिए पांच-प्लस-तीन बनाने वाले चरणबद्ध होते हैं। 42CrMo में रोलर शाफ्ट थर्मल बहाव का विरोध करते हैं, निरंतर उच्च गति पर ज्यामिति बनाए रखते हैं, जबकि सॉलिड-स्टेट वेल्डर गति को ट्रैक करता है ताकि वेल्ड गर्मी को स्थिर रखा जा सके।

मुख्य इंजीनियरिंग डेटा

• उच्च-मात्रा Φ8-18mm आउटपुट के लिए 90m/min अधिकतम लाइन गति।
• 200m/min संचायक कॉइल परिवर्तनों के माध्यम से लाइन को चालू रखता है।
• सॉलिड-स्टेट HF वेल्डर वेल्ड गर्मी को स्थिर रखने के लिए लाइन गति का अनुसरण करता है।
• 42CrMo शाफ्ट निरंतर गति पर गर्मी-संबंधित ज्यामिति बहाव का विरोध करते हैं।

प्रदर्शन और गुणवत्ता

90m/min पर ZY16 आउटपुट बनाए रखता है क्योंकि संचायक कॉइल-परिवर्तन स्टॉप को हटा देता है और सॉलिड-स्टेट वेल्डर गति को ट्रैक करता है। 42CrMo शाफ्ट निरंतर चलने की गर्मी के तहत ज्यामिति बनाए रखते हैं, इसलिए एक पूर्ण शिफ्ट बार-बार रोल सुधार के बिना वेल्ड गुणवत्ता बनाए रखता है, प्रति शिफ्ट मीटर को अधिकतम करता है।

अनुप्रयोग

उच्च-मात्रा Φ8-18mm पाइप जैसे फर्नीचर ट्यूब, कंड्यूट और बाड़ उत्पादों के लिए उपयुक्त है जहां प्रति शिफ्ट आउटपुट यूनिट लागत को संचालित करता है।

चयन गाइड

इस मिल को चुनें यदि आपकी ऑर्डर बुक को Φ8-18mm पर निरंतर 90m/min आउटपुट की आवश्यकता है। यदि आप कई आकार परिवर्तनों के साथ लगातार छोटी बैच चलाते हैं, तो त्वरित-परिवर्तन टूलिंग वाली धीमी लाइन बेहतर समग्र उपयोगिता दे सकती है।

आवेदन परिदृश्य

उच्च-मात्रा फर्नीचर टयूबिंग, निरंतर कंड्यूट उत्पादन, और बाड़ या हैंडरेल ट्यूब जहां दैनिक टन भार लाभप्रदता निर्धारित करता है।

अक्सर पूछे जाने वाले प्रश्न

Q1. क्या 90m/min निरंतर या शिखर गति है?

90m/min अधिकतम डिजाइन लाइन गति है; व्यावहारिक निरंतर गति दीवार की मोटाई और सामग्री के लिए आवश्यक वेल्ड गर्मी पर निर्भर करती है, इसलिए पतली पट्टी मोटी पट्टी की तुलना में तेजी से चलती है।

Q2. कॉइल परिवर्तनों के दौरान लाइन कैसे चलती रहती है?

200m/min संचायक बनाने वाले अनुभाग से आगे पट्टी को संग्रहीत करता है, इसलिए लाइन एक नया कॉइल लोड होने और टेल से वेल्ड होने के दौरान उत्पादन जारी रखती है।

Q3. क्या उच्च गति वेल्ड गुणवत्ता को प्रभावित करती है?

सॉलिड-स्टेट HF वेल्डर स्वचालित रूप से लाइन गति को ट्रैक करता है, गर्मी इनपुट को स्थिर रखता है ताकि वेल्ड गुणवत्ता गति सीमा पर बनाए रखी जाती है, जिसमें रैंप-अप और स्थिर रनिंग शामिल है।

Q4. अधिकतम गति क्या सीमित करती है?

सामग्री, दीवार की मोटाई और आवश्यक वेल्ड गर्मी व्यावहारिक छत निर्धारित करती है; मशीन की 90m/min रेटिंग Φ8-18mm रेंज के लिए डिजाइन अधिकतम है।

Q5. मैं प्रति शिफ्ट कितना आउटपुट उम्मीद कर सकता हूँ?

यह ओडी और दीवार पर निर्भर करता है, लेकिन कॉइल-परिवर्तन स्टॉप के बिना निरंतर 90m/min रनिंग आमतौर पर स्टार्ट-स्टॉप लाइन की तुलना में प्रति शिफ्ट कहीं अधिक मीटर प्रदान करती है।

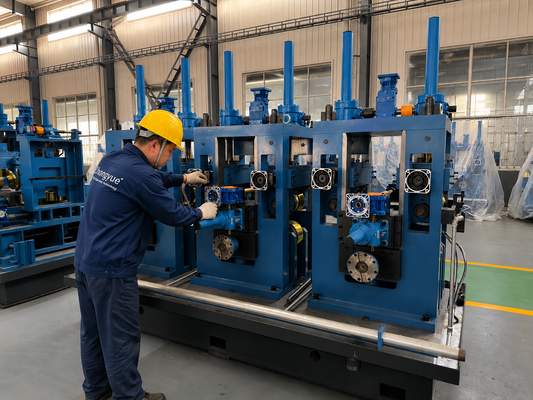

Q6. बनाने वाले स्टैंड को क्या संचालित करता है?

स्टैंड यांत्रिक रूप से संचालित और लाइन गति के लिए सिंक्रनाइज़ होते हैं, जिसमें सॉलिड-स्टेट वेल्डर और संचायक निरंतर उत्पादन के लिए समन्वित होते हैं।
