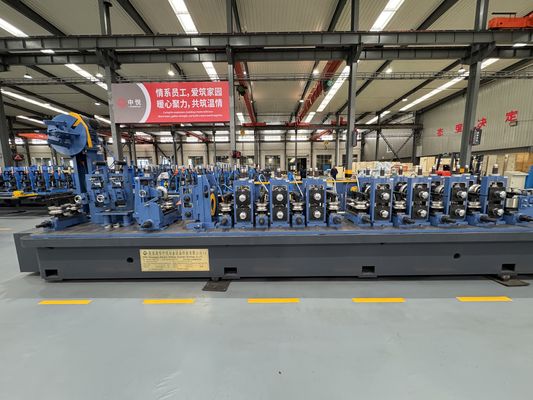

डबल रेडियस फॉर्मिंग रोलर्स ट्यूब मिल मशीन ZY16 Φ8-18mm HF वेल्डेड पाइप

समस्या

एकल-त्रिज्या रोलर स्ट्रिप के किनारे को एक तेज मोड़ से गुजरने के लिए मजबूर करते हैं, जिससे किनारे पर तनाव, निशान और असमान विरूपण होता है जो वेल्ड और गोलाई दोष के रूप में दिखाई देता है।

कारण

एकल त्रिज्या मोड़ को एक स्थान पर केंद्रित करती है, इसलिए स्ट्रिप का किनारा प्रत्येक पास के प्रवेश द्वार पर अधिक काम करता है और सामग्री ट्यूब के चारों ओर असमान रूप से प्रवाहित होती है।

समाधान

ZY16 डबल-रेडियस रोलर प्रोफाइल स्ट्रिप के किनारे को दो कोमल वक्रों के माध्यम से परिवर्तित करता है, जिससे झुकना अधिक समान रूप से वितरित होता है और चरम किनारे का तनाव कम होता है। यह किनारे की मोटाई को बरकरार रखता है और Φ8-18mm ट्यूब पर गोलाई और वेल्ड गैप स्थिरता में सुधार करता है, खासकर पतली-दीवार और लेपित स्ट्रिप पर।

मुख्य इंजीनियरिंग डेटा

• दो-वक्र रोलर प्रोफाइल झुकने को अधिक समान रूप से वितरित करता है।
• प्रत्येक बनाने वाले पास के दौरान चरम किनारे के तनाव को कम करता है।
• एक पूर्ण, ध्वनि वेल्ड सीम के लिए किनारे की मोटाई को संरक्षित करता है।
• पतली स्ट्रिप पर गोलाई और वेल्ड गैप स्थिरता में सुधार करता है।

प्रदर्शन और गुणवत्ता

डबल-रेडियस रोलर स्ट्रिप के किनारे को दो कोमल वक्रों के माध्यम से परिवर्तित करते हैं, इसलिए चरम किनारे का तनाव कम हो जाता है और सामग्री समान रूप से प्रवाहित होती है। यह किनारे की मोटाई को बरकरार रखता है और गोलाई में सुधार करता है, खासकर पतली-दीवार और लेपित स्ट्रिप पर जहां तेज एकल-त्रिज्या मोड़ सबसे अधिक दोष पैदा करते हैं। चिकना मोड़ पथ रोल सतह पर स्थानीयकृत संपर्क तनाव को भी कम करता है, इसलिए रोलर प्रोफाइल सटीकता बनाए रखते हुए रीग्राइंड के बीच लंबे समय तक चलते हैं।

अनुप्रयोग

Φ8-18mm ट्यूब के लिए जहां किनारे की अखंडता, सतह फिनिश और गोलाई मायने रखती है, खासकर पतली-दीवार और लेपित स्ट्रिप जो तेज झुकने को सहन नहीं कर सकती है।

चयन गाइड

पतली-दीवार, गैल्वेनाइज्ड या प्रेसिजन स्ट्रिप बनाते समय डबल-रेडियस टूलिंग चुनें। अपने सटीक ओडी और दीवार को निर्दिष्ट करें ताकि रोलर प्रोफाइल को मिलान करने के लिए मशीन किया जा सके।

अनुप्रयोग परिदृश्य

पतली-दीवार और लेपित ट्यूब, ब्राइट-फिनिश ट्यूब, और प्रेसिजन छोटे व्यास ट्यूब जहां सतह और किनारे की गुणवत्ता महत्वपूर्ण है।

अक्सर पूछे जाने वाले प्रश्न

Q1. डबल-रेडियस रोलर्स का क्या फायदा है?

वे मोड़ को दो कोमल वक्रों पर फैलाते हैं, किनारे के तनाव को कम करते हैं और गोलाई और सतह फिनिश में सुधार करते हैं।

Q2. क्या वे सभी सामग्रियों के लिए आवश्यक हैं?

वे पतली-दीवार और लेपित स्ट्रिप पर सबसे अधिक मदद करते हैं; भारी सादे स्ट्रिप सरल प्रोफाइल का उपयोग कर सकती है।

Q3. क्या रोलर्स प्रति आकार बनाए जाते हैं?

हां, रोलर्स को सही प्रोफाइल और गैप के लिए आपके सटीक ओडी और दीवार के अनुसार मशीन किया जाता है।

Q4. क्या डबल-रेडियस रोलर्स तेजी से घिसते हैं?

नहीं, चिकना मोड़ वास्तव में स्थानीयकृत संपर्क तनाव को कम करता है, और 42CrMo शाफ्ट लंबे टूलिंग जीवन के लिए संरेखण को स्थिर रखते हैं।

Q5. डबल-रेडियस रोलर्स गति को कैसे प्रभावित करते हैं?

किनारे के तनाव को कम करके और स्ट्रिप को स्थिर रखकर, वे कम दोषों के साथ उच्च लाइन गति का समर्थन करते हैं, इसलिए वे थ्रूपुट को सीमित करने के बजाय मदद करते हैं।

Q6. क्या रोलर्स विभिन्न आकारों के बीच विनिमेय हैं?

प्रत्येक आकार अपने स्वयं के मशीन वाले रोलर प्रोफाइल का उपयोग करता है; रोलर्स ओडी में विनिमेय नहीं होते हैं, यही कारण है कि हम उन्हें प्रति ऑर्डर प्रोफाइल करते हैं।
