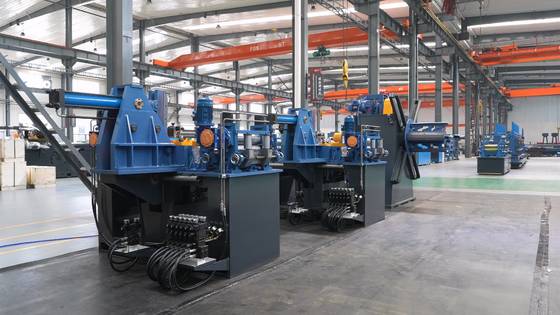

ZY20 छोटे व्यास सटीक ट्यूब मिल मशीन φ10-26mm गोल स्टील पाइप 90m/min एचएफ वेल्डिंग लाइन

छोटे-व्यास की पतली-दीवार वाली ट्यूब वेल्डिंग में सामान्य दोष

ट्यूब निर्माता जो 0.4–1.5 मिमी स्ट्रिप पर किनारा लहर और बकलिंग, अपूर्ण संलयन छोड़ने वाले वेल्ड सीम का बहाव, असमान शीतलन के कारण अंडाकारपन, और उड़ने वाली आरी पर कट-लंबाई बहाव की चार आवर्ती समस्याओं की रिपोर्ट करते हैं। प्रत्येक दोष स्क्रैप को बढ़ाता है और सटीक, फर्नीचर और संरचनात्मक ट्यूब ऑर्डर को अवरुद्ध करता है जिनकी तंग सहनशीलता और स्वच्छ जस्ता कोटिंग की मांग होती है।

उच्च गति निर्माण के दौरान पतली-दीवार वाली छोटी-व्यास वाली ट्यूब क्यों विफल होती है

पतली स्ट्रिप में थोड़ी कठोरता होती है, इसलिए वेल्डिंग से पहले कोई भी समतल या पास-ज्यामिति त्रुटि बढ़ जाती है। एकल-त्रिज्या पास स्ट्रिप किनारे पर झुकने को केंद्रित करता है और तरंग को ट्रिगर करता है, जबकि सकारात्मक रूप से निर्देशित नहीं होने वाला सीम निचोड़-रोल केंद्र से बाहर निकल जाता है, इसलिए पिघले हुए किनारे गति पर फ्यूज करने में विफल रहते हैं। कमजोर रोल शाफ्ट तब घिस जाते हैं और आयामों को बदलते हैं, और अपर्याप्त शीतलक गोलपन को विकृत करने वाली अवशिष्ट गर्मी को छोड़ता है।

ZY20 छोटे-व्यास वाली सटीक ट्यूब मिल समाधान

ZY20 को 0.4–1.5 मिमी दीवार के साथ φ10–26 मिमी गोल ट्यूब के लिए बनाया गया है, जिसकी रेटेड गति 90 मीटर/मिनट तक है। एक 7-रोल सटीक लेवलर स्ट्रिप को सपाट फीड करता है, फिर 5-स्टैंड रफ और 3-स्टैंड फिनिश फॉर्मिंग के साथ डबल-रेडियस पास डिज़ाइन ट्यूब को धीरे-धीरे आकार देता है ताकि किनारे की लहर को समाप्त किया जा सके। 42CrMo के रोल शाफ्ट, बुझाए गए, टेम्पर किए गए और उच्च-आवृत्ति वाले कठोर, लंबे अभियानों में अपनी प्रोफ़ाइल बनाए रखते हैं।

वेल्ड बिंदु पर एक समर्पित सीम गाइड निचोड़ रोल द्वारा संलयन पूरा करने से पहले किनारों को लॉक करता है, और वायवीय तीव्र इन/आउट फीड के साथ एक स्वचालित बाहरी-बर्र इकाई बीड को साफ करती है। ≥10 t/h पर स्प्रे प्लस ओवरफ्लो-पूल कूलिंग गोलपन को स्थिर करती है, इससे पहले कि 6-क्षैतिज + 6-ऊर्ध्वाधर साइज़िंग ट्रेन और 4-रोल टर्क हेड माइक्रो कंप्यूटर फ्लाइंग सॉ से आगे सीधा हो जाए, जो ±3 मिमी तक 4–8 मीटर लंबाई काटता है।

लाइन 100 किलोवाट सॉलिड-स्टेट एचएफ वेल्डर के माध्यम से हॉट-रोल्ड, कोल्ड-रोल्ड और गैल्वेनाइज्ड कॉइल को वेल्ड करती है, और ओवरलोड कपलिंग प्लस साइड-पुल क्विक रोल चेंज के साथ टूलिंग की सुरक्षा करती है। प्रत्येक इकाई लेआउट और फाउंडेशन ड्राइंग, ऑन-साइट इंस्टॉलेशन और कमीशनिंग, ऑपरेटर प्रशिक्षण और एक साल की वारंटी के साथ शिप होती है।

ZY20 ट्यूब मिल के तकनीकी विनिर्देश

ZY20 सटीक ट्यूब लाइन कहाँ लागू होती है

ZY20 सटीक, फर्नीचर और संरचनात्मक टयूबिंग के लिए उपयुक्त है: टेबल और कुर्सी फ्रेम, रैक और डिस्प्ले सिस्टम, हैंडरेल और बैलिस्ट्रेड घटक, ऑटोमोटिव लाइट-गेज पार्ट्स, और पतली-दीवार वाली यांत्रिक नाली। इसकी गैल्वेनाइज्ड क्षमता हल्के निर्माण और ग्रीनहाउस फ्रेमिंग को भी कवर करती है जहाँ जस्ता कोटिंग को न्यूनतम रीवर्क के साथ वेल्ड ज़ोन में जीवित रहना चाहिए।

सही छोटे-व्यास वाली ट्यूब मिल का चयन कैसे करें

पहले अपने व्यास और दीवार की खिड़की की पुष्टि करें - ZY20 φ10–26 मिमी और 0.4–1.5 मिमी को कवर करता है। डाउनस्ट्रीम मांग (90 मीटर/मिनट तक) से मेल खाने के लिए गति का मिलान करें, फिर एचआर, सीआर या गैल्वेनाइज्ड कॉइल के अपने सामग्री मिश्रण को सत्यापित करें ताकि वेल्डर पावर और कूलिंग रेटिंग फिट हो सके। अपनी कट-लंबाई सीमा (4–8 मीटर, ±3 मिमी) और गोलपन लक्ष्य को ठीक करें, और स्थापना से पहले उपयोगिताओं का आकार निर्धारित करने के लिए लेआउट और फाउंडेशन ड्राइंग की समीक्षा करें।

ZY20 ट्यूब मिल के बारे में अक्सर पूछे जाने वाले प्रश्न

ZY20 किस व्यास और दीवार सीमा का उत्पादन करता है?

φ10–φ26 मिमी बाहरी व्यास और 0.4–1.5 मिमी दीवार की मोटाई, एक ही लाइन में सटीक, फर्नीचर और संरचनात्मक छोटे-बोर ट्यूब को कवर करता है।

क्या ZY20 कोटिंग को जलाए बिना गैल्वेनाइज्ड स्ट्रिप को वेल्ड कर सकता है?

हाँ। सकारात्मक सीम मार्गदर्शन, समायोज्य निचोड़ दबाव और ≥10 t/h स्प्रे/ओवरफ्लो कूलिंग सीम पर गर्मी इनपुट को संकीर्ण रखते हैं, इसलिए जस्ता बर्न-बैक न्यूनतम और नियंत्रणीय रहता है।

आकार के बीच रोल कितनी जल्दी बदले जा सकते हैं?

फॉर्मिंग और साइज़िंग स्टैंड पर साइड-पुल क्विक-चेंज फ्रेम ऑपरेटरों को आसन्न स्टैंड को अलग किए बिना रोल सेट को स्वैप करने की अनुमति देते हैं, जिससे फिक्स्ड-शाफ्ट डिज़ाइन की तुलना में चेंजओवर समय काफी कम हो जाता है।

टर्नकी सेवा में क्या शामिल है?

लेआउट और फाउंडेशन ड्राइंग, इंजीनियर-नेतृत्व वाली स्थापना और कमीशनिंग, ऑपरेटर प्रशिक्षण और स्पेयर-पार्ट्स समर्थन के साथ एक साल की वारंटी।
