उत्पाद विवरण:
|
| वेल्डिंग का प्रकार: | उच्च आवृत्ति (ठोस-अवस्था) वेल्डिंग | ट्यूब ओड रेंज: | φ10-26 मिमी |
|---|---|---|---|
| दीवार की मोटाई: | 0.4-1.5 मिमी | लाइन की गति: | 90 मीटर/मिनट तक |
| आवेदन: | हल्के संरचनात्मक ट्यूब और फ्रेम | प्रमुख विशेषता: | सीधे, गोल असेंबली-तैयार अनुभाग |
| प्रमुखता देना: | संरचनात्मक ट्यूब वेल्डिंग लाइन,छोटे व्यास के गोल पाइप बनाने,उच्च शक्ति पतली दीवार मिल |
||
फ्रेम, रैक और हल्के निर्माण के लिए संरचनात्मक ट्यूब को सीधापन और गोलपन बनाए रखना चाहिए ताकि जोड़ों को वर्ग इकट्ठा किया जा सके।वेल्ड पर धनुष और दीवार पतला, जो कि असेंबली के काम को बढ़ाता है और लोड के तहत तैयार फ्रेम को कमजोर करता है।
एकल त्रिज्या बनाने से पट्टी के किनारे पर अधिक काम होता है और लहराती हो जाती है, जबकि अनियंत्रित सीम असमान वेल्ड फ्यूजन और दीवार पतली होती है।अवशिष्ट गर्मी जो पर्याप्त रूप से जल्दी से नहीं हटाई जाती है, शरीर को गोल और झुकाव से बाहर छोड़ देती है, और पहने हुए रोल शाफ्ट समय के साथ पास प्रोफाइल को स्थानांतरित करने की अनुमति देते हैं।
7-रोल लेवलर और डबल-रेडियस पास के साथ 5-स्टैंड रफ प्लस 3-स्टैंड फिनिश स्ट्रिप को समान रूप से आकार देते हैं, इसलिए वेल्ड सीम गाइड में सपाट और केंद्र में प्रवेश करता है।
निचोड़ वेल्डिंग के साथ समर्पित सीम मार्गदर्शन दीवार पतली होने के बिना पूर्ण संलयन देता है, और 6 + 6 साइजिंग ट्रेन से पहले ≥ 10 टी / एच स्प्रे प्लस ओवरफ्लो-पूल कूलिंग लॉक गोलता।
एक 4-रोल तुर्क सिर उड़ान देखा से पहले तैयार अनुभाग को सीधा करता है, 90 मीटर / मिनट तक सीधे, वर्ग-तैयार ट्यूब वितरित करता है।
| पैरामीटर | विनिर्देश |
|---|---|
| ट्यूब का बाहरी व्यास | φ10~26 मिमी |
| दीवार की मोटाई | 0.4.1.5 मिमी |
| नामित उत्पादन गति | 90 मी/मिनट तक |
| कच्चा माल | एचआर/सीआर कम कार्बन वाली स्टील, जस्ती स्टील |
| एचएफ वेल्डर शक्ति | 100 किलोवाट ठोस अवस्था |
| स्टैंड बनाना | 5 कच्चे + 3 खत्म |
| साइजिंग स्टैंड | 6 क्षैतिज + 6 लंबवत |
| समतल रोल | 7-रोल सटीक लेवलर |
| काटने की लंबाई / परिशुद्धता | 4°8 मी, ±3 मिमी |
| शीतलक प्रवाह | ≥10 टन/घंटा स्प्रे + ओवरफ्लो पूल |
| रोल शाफ्ट सामग्री | 42CrMo बुझ गया और कठोर + HF कठोर |

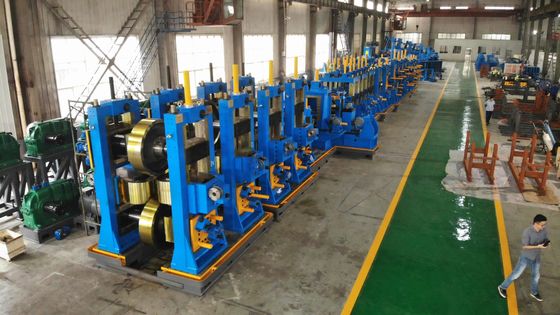

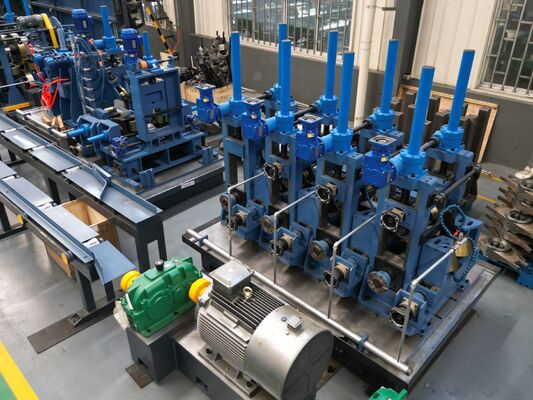

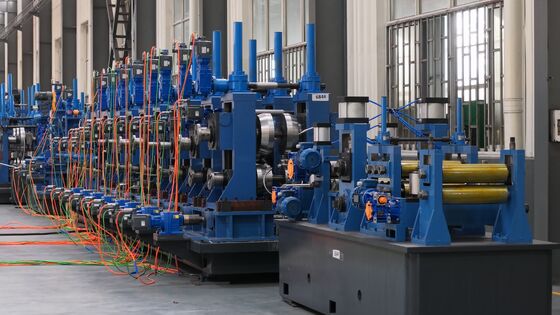

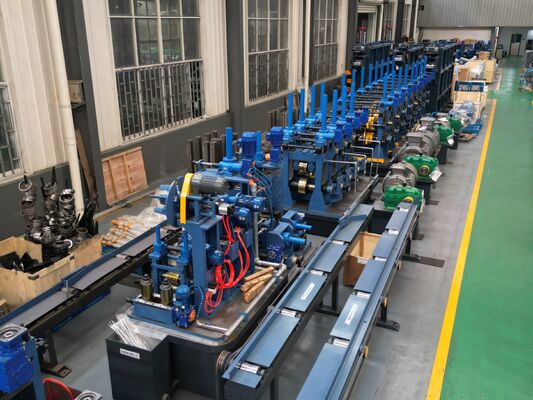

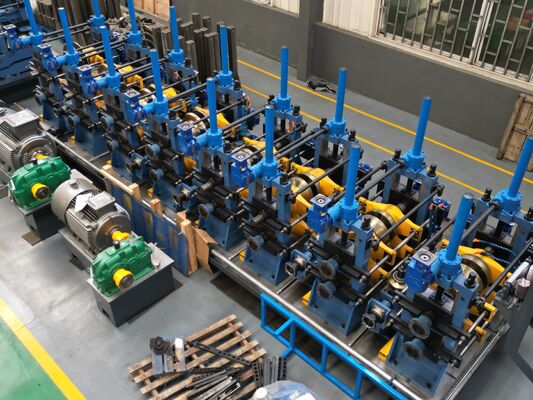

प्रत्येक ZY20 एक निरंतर प्रवाह को रोल से तैयार कट ट्यूब के लिए चलाता है। एक uncoiler एक 7-रोल परिशुद्धता लेवलर जो रोल सेट को हटा देता है के माध्यम से पट्टी खिलाता है,फिर दोहरी त्रिज्या बनाने के रूप में यह 5 मोटी और 3 खत्म धार लहर के बिना खड़ा हैएक 100 किलोवाट के ठोस अवस्था वाले एचएफ वेल्डर एक विशेष सीम गाइड के साथ निचोड़ दबाव के तहत सीम को फ्यूज करता है, और एक स्वचालित बाहरी-बर्न इकाई तुरंत मोती को साफ करती है।≥10 टन/घंटा स्प्रे प्लस ओवरफ्लो पूल शीतलन आकार को लॉक करता है, 6 क्षैतिज + 6 ऊर्ध्वाधर साइजिंग ट्रेन व्यास सेट करती है, और एक 4-रोल तुर्क सिर माइक्रो कंप्यूटर फ्लाइंग सॉ से पहले ट्यूब को सीधा करता है।अधिभार-संरक्षित स्टैंड और 42CrMo कठोर शाफ्ट पूरे लाइन को लंबे समय तक चलने पर स्थिर रखते हैं.
हल्के संरचनात्मक फ्रेम, रैक और प्रदर्शन संरचनाएं, हैंडल और बैलस्ट्रेड घटक, φ10-26 मिमी गोल ट्यूब में ग्रीनहाउस और हल्के निर्माण खंड।
φ10-26mm और 0.4-1.5mm की ZY20 खिड़की के लिए अपने ओडी और दीवार से मेल, सीधे और गोलपन अपनी विधानसभा की जरूरतों को परिभाषित, फिर एचआर की पुष्टि,सीआर या गैल्वनाइज्ड कॉइल और उपयोगिता आपूर्ति स्थापना से पहले.
ZY20 लेआउट और फाउंडेशन ड्राइंग के साथ एक टर्नकी पैकेज के रूप में जहाज करता है ताकि आप डिलीवरी से पहले साइट तैयार कर सकें। इंजीनियर के नेतृत्व में साइट पर स्थापना और कमीशनिंग लाइन को रेटेड आउटपुट तक ले जाती है,एक साल की वारंटी के साथ स्पेयर पार्ट्स का समर्थन निवेश की रक्षा करता है, और क्योंकि लाइन एचआर, सीआर और जस्ती कॉइल स्वीकार करती है,आप फिर से उपकरण के बिना सामग्री लागत और बाजार की मांग में परिवर्तन के अनुकूल कर सकते हैं.
4-रोल तुर्क सिर वर्ग, असेंबली के लिए तैयार भागों के लिए उड़ान देखा के सामने अनुभाग को सीधा करता है।
कोई सकारात्मक सीम मार्गदर्शन और निचोड़ वेल्डिंग स्थानीय दीवार पतली होने के बिना विलय को पूरा करती है।
φ10-26mm से गोल ट्यूब; आपके विशिष्ट प्रोफ़ाइल के लिए पास डिजाइन पर चर्चा की जा सकती है।
