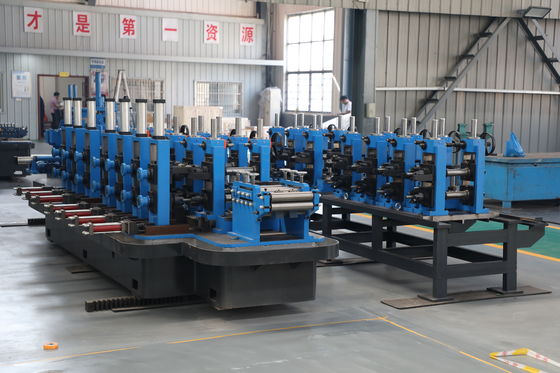

ZY20 प्रेसिजन ट्यूब मिल मशीन φ10-26 मिमी छोटे व्यास स्टील पाइप 0.4-1.5 मिमी तंग सहनशीलता लाइन

सटीक ट्यूब उत्पादन में तंग सहिष्णुता की आवश्यकताएं

यांत्रिकी और फर्नीचर में सटीक ट्यूबों के उपयोगकर्ताओं को OD, दीवार और गोलता को संकीर्ण बैंडों में रखा जाता है, और एक मिल के पल में भागों को खारिज कर देते हैं।छोटे व्यास φ10-26mm ट्यूब विशेष रूप से क्षमाशील नहीं है क्योंकि एक छोटे से पास त्रुटि या वेल्ड ऑफसेट व्यास का एक बड़ा प्रतिशत के रूप में प्रकट होता है.

छोटे व्यास के सटीक ट्यूबों की सटीकता कम क्यों होती है?

पारंपरिक एकल त्रिज्या वाले पास किनारे पर झुकने पर ध्यान केंद्रित करते हैं और तरंगों का उत्पादन करते हैं, जबकि एक सीम जो सकारात्मक रूप से निर्देशित नहीं है, केंद्र से बाहर वेल्ड करता है और ओडी को स्थानांतरित करता है।पहने रोल शाफ्ट और असमान ठंडा तो गोल और व्यास रेंगने दें, तो लाइन दिनों के भीतर सहिष्णुता से बाहर गिर जाता है।

ZY20 प्रेसिजन ट्यूब मिल समाधान

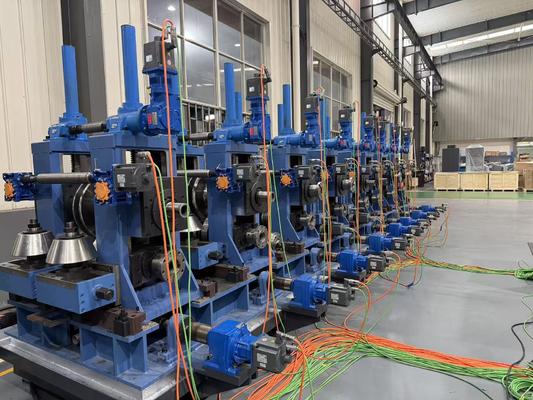

5-स्टैंड रफ और 3-स्टैंड फिनिश के साथ डबल-रेडियस पास डिजाइन वेल्डिंग से पहले किनारे की लहर को समाप्त करने के लिए स्ट्रिप को धीरे-धीरे आकार देता है।

42CrMo रोल शाफ्ट, बुझाने, टेम्पर्ड और उच्च आवृत्ति कठोर, पास प्रोफाइल स्थिर रखती है, जबकि समर्पित सीम मार्गदर्शन सटीक ओडी के लिए वेल्ड को केंद्रित करता है।

एक 6-क्षैतिज + 6-ऊर्ध्वाधर साइजिंग ट्रेन प्लस एक 4-रोल तुर्क सिर शरीर को कसकर गोलता तक काटता है, और माइक्रो कंप्यूटर फ्लाइंग सॉ 4-8 मीटर से ±3 मिमी तक काटता है।

ZY20 ट्यूब मिल के तकनीकी विनिर्देश

पूर्ण निरंतर उत्पादन प्रक्रिया

प्रत्येक ZY20 एक निरंतर प्रवाह को रोल से तैयार कट ट्यूब के लिए चलाता है। एक uncoiler एक 7-रोल परिशुद्धता लेवलर जो रोल सेट को हटा देता है के माध्यम से पट्टी खिलाता है,फिर दोहरी त्रिज्या बनाने के रूप में यह 5 मोटी और 3 खत्म धार लहर के बिना खड़ा हैएक 100 किलोवाट के ठोस अवस्था वाले एचएफ वेल्डर एक विशेष सीम गाइड के साथ निचोड़ दबाव के तहत सीम को फ्यूज करता है, और एक स्वचालित बाहरी-बर्न इकाई तुरंत मोती को साफ करती है।≥10 टन/घंटा स्प्रे प्लस ओवरफ्लो पूल शीतलन आकार को लॉक करता है, 6 क्षैतिज + 6 ऊर्ध्वाधर साइजिंग ट्रेन व्यास सेट करती है, और एक 4-रोल तुर्क सिर माइक्रो कंप्यूटर फ्लाइंग सॉ से पहले ट्यूब को सीधा करता है।अधिभार-संरक्षित स्टैंड और 42CrMo कठोर शाफ्ट पूरे लाइन को लंबे समय तक चलने पर स्थिर रखते हैं.

जहां ZY20 प्रेसिजन ट्यूब मिल लागू किया जाता है

परिशुद्धता यांत्रिक ट्यूब, ऑटोमोबाइल लाइट गेज पार्ट्स, फर्नीचर और संरचनात्मक खंड जहां ओडी, दीवार और गोलता संकीर्ण बैंड के भीतर रहना चाहिए।

सटीक ट्यूब मिल का चयन कैसे करें

पहले अपने ओडी, दीवार और गोलता लक्ष्य निर्दिष्ट करें, फिर φ10-26 मिमी / 0.4-1.5 मिमी खिड़की से मेल खाते हैं। सामग्री ग्रेड और कट-लंबाई सटीकता की पुष्टि करें,और अपने सहिष्णुता आवश्यकताओं के लिए लाइन का आकार करने के लिए नींव चित्र की समीक्षा.

स्थापना, समर्थन और बिक्री के बाद

ZY20 लेआउट और फाउंडेशन ड्राइंग के साथ एक टर्नकी पैकेज के रूप में जहाज करता है ताकि आप डिलीवरी से पहले साइट तैयार कर सकें। इंजीनियर के नेतृत्व में साइट पर स्थापना और कमीशनिंग लाइन को रेटेड आउटपुट तक ले जाती है,एक साल की वारंटी के साथ स्पेयर पार्ट्स का समर्थन निवेश की रक्षा करता है, और क्योंकि लाइन एचआर, सीआर और जस्ती कॉइल स्वीकार करती है,आप फिर से उपकरण के बिना सामग्री लागत और बाजार की मांग में परिवर्तन के अनुकूल कर सकते हैं.

ZY20 प्रेसिजन ट्यूब मिल के बारे में अक्सर पूछे जाने वाले प्रश्न

ZY20 कितनी गोल हो सकती है?

6+6 साइजिंग ट्रेन और तुर्क हेड शरीर को गोल और नामित गति पर स्थिर रखते हैं।

समय के साथ ओडी की सटीकता कैसे बनी रहती है?

42CrMo कठोर रोल शाफ्ट पहनने के लिए प्रतिरोधी हैं ताकि लंबे अभियानों में पास प्रोफाइल सही रहे।

उड़ता हुआ आरा कितनी सटीकता से काटता है?

4-8 मीटर की लंबाई को माइक्रो कंप्यूटर नियंत्रित फ्लाइंग सॉ से ±3 मिमी तक काटा जाता है।
