उत्पाद विवरण:
|
| वेल्डिंग का प्रकार: | उच्च आवृत्ति (ठोस-अवस्था) वेल्डिंग | एचएफ वेल्डर पावर: | 100 किलोवाट ठोस अवस्था |
|---|---|---|---|
| ट्यूब ओड रेंज: | φ10-26 मिमी | दीवार की मोटाई: | 0.4-1.5 मिमी |
| लाइन की गति: | 90 मीटर/मिनट तक | आवेदन: | एचएफ वेल्डेड स्टील ट्यूब उत्पादन |
| प्रमुखता देना: | ठोस अवस्था HF वेल्डिंग मिल,100kW उच्च आवृत्ति वेल्डर,छोटे व्यास वेल्डेड पाइप मशीन |
||
एक ट्यूब केवल अपनी वेल्ड जितनी मजबूत होती है, और ट्यूब-प्रकार या घिसे-पिटे वेल्डर से असंगत फ्यूजन कमजोर सीम छोड़ देता है जो झुकने पर फट जाती हैं या सेवा में लीक हो जाती हैं। φ10-26 मिमी पतली-दीवार वाली ट्यूब पर स्थिर वेल्ड गुणवत्ता का पीछा करने वाले मिलों को दोहराने योग्य, नियंत्रणीय ताप इनपुट की आवश्यकता होती है।
पुराने या कम-शक्ति वाले वेल्डर लाइन की गति और दीवार की मोटाई बदलने पर ताप इनपुट बनाए रखने के लिए संघर्ष करते हैं, इसलिए सीम अधिक या कम फ्यूज हो जाती है। सकारात्मक सीम मार्गदर्शन के बिना किनारे ऑफ-सेंटर हो जाते हैं, और असंगत निचोड़ने का दबाव वेल्ड पर रिक्त स्थान या अत्यधिक फ्लैश छोड़ देता है।
एक 100 kW सॉलिड-स्टेट HF वेल्डर φ10-26 मिमी / 0.4-1.5 मिमी की पूरी रेंज में स्थिर, समायोज्य ताप प्रदान करता है, जो 90 मीटर/मिनट तक सुसंगत फ्यूजन बनाए रखता है।
समर्पित सीम मार्गदर्शन निचोड़ने वाले रोल द्वारा फ्यूजन पूरा करने से पहले किनारों को लॉक कर देता है, और समायोज्य निचोड़ने का दबाव एक साफ, मजबूत वेल्ड के लिए दीवार से मेल खाता है।
स्वचालित बाहरी-बर्र हटाने से बीड साफ हो जाता है, इसलिए वेल्डेड ट्यूब सतह दोषों के बिना आकार देने में साफ-सुथरी चली जाती है।
| पैरामीटर | विनिर्देश |
|---|---|
| ट्यूब बाहरी व्यास | φ10–26 मिमी |
| दीवार की मोटाई | 0.4–1.5 मिमी |
| रेटेड उत्पादन गति | 90 मीटर/मिनट तक |
| कच्चा माल | HR / CR निम्न-कार्बन स्टील, गैल्वेनाइज्ड स्टील |
| HF वेल्डर पावर | 100 kW सॉलिड-स्टेट |
| फॉर्मिंग स्टैंड | 5 रफ + 3 फिनिश |
| साइज़िंग स्टैंड | 6 क्षैतिज + 6 ऊर्ध्वाधर |
| लेवलिंग रोल | 7-रोल परिशुद्धता लेवलर |
| कट लंबाई / परिशुद्धता | 4–8 मीटर, ±3 मिमी |
| कूलेंट प्रवाह | ≥10 t/h स्प्रे + ओवरफ्लो पूल |
| रोल शाफ्ट सामग्री | 42CrMo क्वेंचेड और टेम्पर्ड + HF हार्डन्ड |

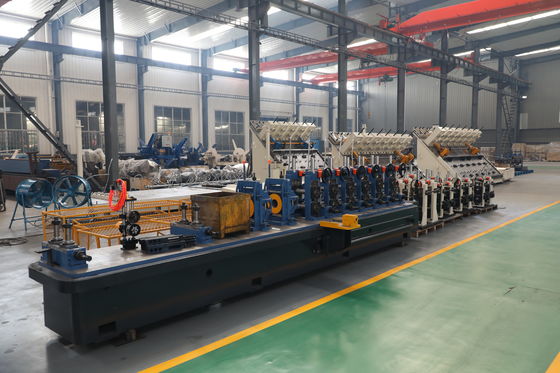

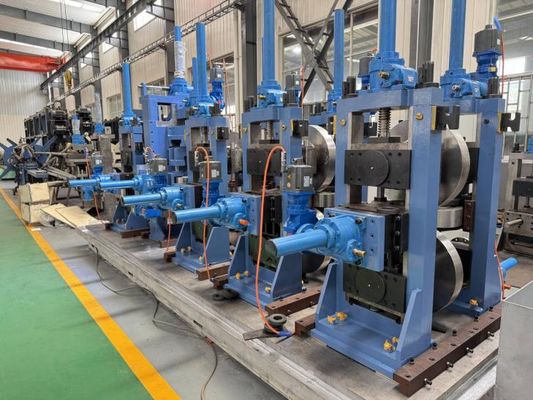

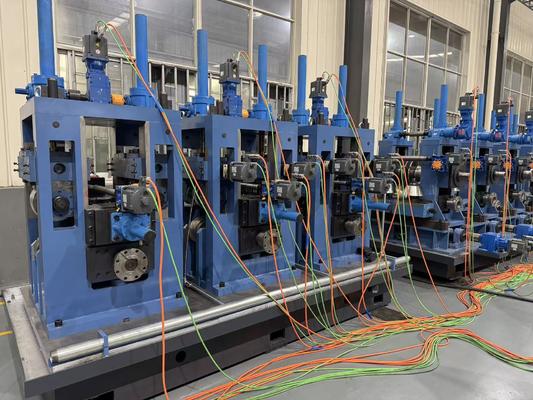

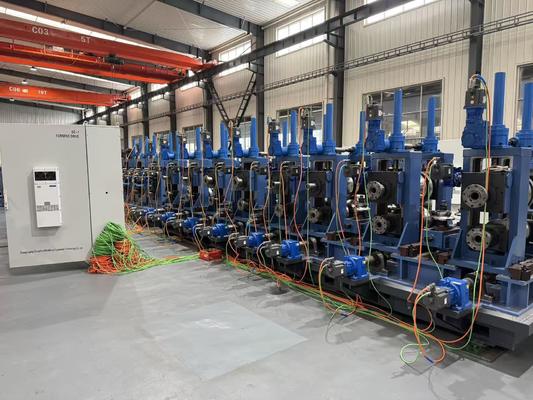

हर ZY20 कॉइल से तैयार कट ट्यूब तक एक निरंतर प्रवाह चलाता है। एक अनकॉइलर स्ट्रिप को 7-रोल परिशुद्धता लेवलर के माध्यम से फीड करता है जो कॉइल-सेट को हटाता है, फिर डबल-रेडियस फॉर्मिंग इसे 5 रफ और 3 फिनिश स्टैंड में एज वेव के बिना आकार देता है। एक 100 kW सॉलिड-स्टेट HF वेल्डर समर्पित सीम गाइड के तहत निचोड़ने के दबाव में सीम को फ्यूज करता है, और एक स्वचालित बाहरी-बर्र इकाई बीड को तुरंत साफ करती है। ≥10 t/h स्प्रे प्लस ओवरफ्लो-पूल कूलिंग आकार को लॉक करती है, 6-क्षैतिज + 6-ऊर्ध्वाधर साइज़िंग ट्रेन व्यास सेट करती है, और एक 4-रोल टर्क हेड ट्यूब को सीधा करता है इससे पहले कि माइक्रो कंप्यूटर फ्लाइंग सॉ 4–8 मीटर लंबाई को ±3 मिमी तक काटता है। ओवरलोड-सुरक्षित स्टैंड और 42CrMo हार्डन्ड शाफ्ट लंबी रन पर पूरी लाइन को स्थिर रखते हैं।
फर्नीचर, संरचनात्मक, परिशुद्धता और गैल्वेनाइज्ड अनुप्रयोगों के लिए वेल्डेड स्टील ट्यूब जहां एक मजबूत, दोहराने योग्य HF वेल्ड महत्वपूर्ण गुणवत्ता चालक है।
अपनी दीवार रेंज और गति की पुष्टि करें, फिर वेल्डर पावर (ZY20 पर 100 kW सॉलिड-स्टेट) की पुष्टि करें कि यह आपके सामग्री मिश्रण को कवर करता है। दोहराने योग्य फ्यूजन के लिए सीम मार्गदर्शन और निचोड़ने के नियंत्रण की जाँच करें, और वेल्ड के बाद कूलिंग क्षमता की पुष्टि करें।
ZY20 एक टर्नकी पैकेज के रूप में शिप करता है जिसमें लेआउट और फाउंडेशन ड्राइंग शामिल हैं ताकि आप डिलीवरी से पहले साइट तैयार कर सकें। इंजीनियर-नेतृत्व वाली ऑन-साइट स्थापना और कमीशनिंग लाइन को रेटेड आउटपुट तक लाती है, जिसमें ऑपरेटर प्रशिक्षण के साथ एक चालू मिल सौंपी जाती है। स्पेयर-पार्ट्स समर्थन के साथ एक साल की वारंटी निवेश की रक्षा करती है, और क्योंकि लाइन HR, CR और गैल्वेनाइज्ड कॉइल स्वीकार करती है, आप री-टूलिंग के बिना बदलती सामग्री लागत और बाजार की मांग के अनुकूल हो सकते हैं।
सॉलिड-स्टेट आउटपुट स्थिर और समायोज्य है, जो दीवार रेंज में दोहराने योग्य फ्यूजन देता है।
एक समर्पित सीम गाइड निचोड़ने वाले वेल्डिंग से पहले किनारों को स्थिति में रखता है।
100 kW सॉलिड-स्टेट, φ10-26 मिमी और 0.4-1.5 मिमी के लिए 90 मीटर/मिनट पर आकार दिया गया।
