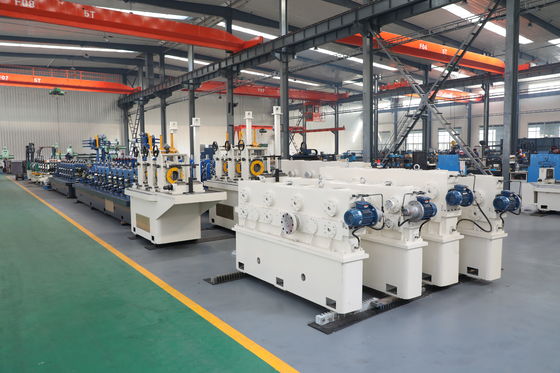

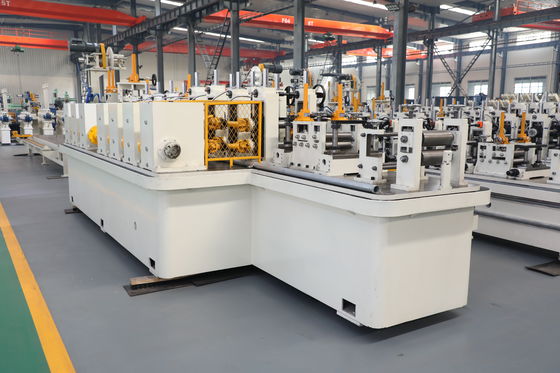

ZY20 रोल बनाने वाली ट्यूब मिल मशीन φ10-26 मिमी छोटा व्यास स्टील पाइप 0.4-1.5 मिमी 90 मीटर/मिनट

ट्यूब बनाने के दौरान एज वेव और अस्थिरता

हर ट्यूब की खराबी फॉर्मिंग सेक्शन से शुरू होती है। एज वेव, स्ट्रिप कैम्बर और असमान बेंडिंग स्ट्रिप को वेल्ड से ऑफ-सेंटर में धकेलती है, जिससे ओवल, वेवी या स्प्लिट ट्यूब बनती है। जो मिलें फ्लैट, स्थिर स्ट्रिप फीड नहीं कर सकतीं, वे हर कॉइल बदलने पर सामग्री बर्बाद करती हैं।

फॉर्मिंग से एज वेव क्यों बनती है

जो स्ट्रिप कॉइल-सेट या कैम्बर के साथ फॉर्मिंग सेक्शन में प्रवेश करती है, वह असमान रूप से मुड़ती है, और सिंगल-रेडियस पास किनारे पर डिफॉर्मेशन को केंद्रित करता है। रफ और फिनिश स्टैंड पर प्रोग्रेसिव शेपिंग के बिना, वेल्डिंग से पहले किनारा बकल हो जाता है और सीम गलत संरेखित हो जाती है।

ZY20 रोल फॉर्मिंग ट्यूब मिल सॉल्यूशन

एक 7-रोल प्रिसिजन लेवलर कॉइल-सेट को हटाता है और स्ट्रिप को फ्लैट फीड करता है, जिससे हर पास के लिए एक स्थिर शुरुआत होती है।

नीचे की लाइन हॉरिजॉन्टल रोलर के आधार पर डबल-रेडियस पास डिज़ाइन स्ट्रिप को धीरे-धीरे आकार देता है, जबकि 5-स्टैंड रफ प्लस 3-स्टैंड फिनिश फॉर्मिंग एज वेव के बिना गोल को प्रोग्रेसिवली पूरा करते हैं।

ओवरलोड-प्रोटेक्टेड हॉरिजॉन्टल स्टैंड और 42CrMo हार्डन्ड शाफ्ट पास को स्थिर रखते हैं, इसलिए स्ट्रिप वेल्ड तक केंद्रित और पूर्ण फ्यूजन के लिए तैयार पहुंचती है।

ZY20 ट्यूब मिल के तकनीकी विनिर्देश

पूर्ण सतत उत्पादन प्रक्रिया

हर ZY20 कॉइल से तैयार कट ट्यूब तक एक सतत प्रवाह चलाता है। एक अनकॉइलर 7-रोल प्रिसिजन लेवलर के माध्यम से स्ट्रिप फीड करता है जो कॉइल-सेट को हटाता है, फिर डबल-रेडियस फॉर्मिंग इसे 5 रफ और 3 फिनिश स्टैंड में एज वेव के बिना आकार देता है। एक 100 kW सॉलिड-स्टेट HF वेल्डर स्क्वीज़ प्रेशर के तहत सीम को एक समर्पित सीम गाइड के साथ फ्यूज करता है, और एक स्वचालित आउटसाइड-बर यूनिट तुरंत बीड को साफ करती है। ≥10 टी/एच स्प्रे प्लस ओवरफ्लो-पूल कूलिंग आकार को लॉक करती है, 6-हॉरिजॉन्टल + 6-वर्टिकल साइज़िंग ट्रेन व्यास सेट करती है, और एक 4-रोल टर्क हेड ट्यूब को सीधा करता है इससे पहले कि माइक्रो कंप्यूटर फ्लाइंग सॉ 4–8 मीटर लंबाई को ±3 मिमी तक काटता है। ओवरलोड-प्रोटेक्टेड स्टैंड और 42CrMo हार्डन्ड शाफ्ट लंबी रन पर पूरी लाइन को स्थिर रखते हैं।

ZY20 रोल फॉर्मिंग ट्यूब मिल कहाँ लागू होती है

प्रिसिजन, फर्नीचर और स्ट्रक्चरल ट्यूब जहां स्थिर फॉर्मिंग और फ्लैट स्ट्रिप एंट्री वेल्ड क्वालिटी और फाइनल राउंडनेस निर्धारित करती है।

रोल फॉर्मिंग ट्यूब मिल का चयन कैसे करें

पहले लेवलर रोल काउंट और पास डिज़ाइन की जाँच करें — ZY20 7-रोल लेवलिंग और डबल-रेडियस फॉर्मिंग का उपयोग करता है। OD और वॉल को φ10-26mm / 0.4-1.5mm से मिलाएं, और अपने प्रोफाइल के लिए स्टैंड कॉन्फ़िगरेशन की पुष्टि करें।

स्थापना, समर्थन और बिक्री के बाद

ZY20 एक टर्नकी पैकेज के रूप में शिप होता है जिसमें लेआउट और फाउंडेशन ड्रॉइंग शामिल हैं ताकि आप डिलीवरी से पहले साइट तैयार कर सकें। इंजीनियर-नेतृत्व वाली ऑन-साइट स्थापना और कमीशनिंग लाइन को रेटेड आउटपुट तक लाती है, ऑपरेटर प्रशिक्षण के साथ एक रनिंग मिल सौंपने के लिए। स्पेयर-पार्ट्स सपोर्ट के साथ एक साल की वारंटी निवेश की सुरक्षा करती है, और क्योंकि लाइन HR, CR और गैल्वेनाइज्ड कॉइल स्वीकार करती है, आप री-टूलिंग के बिना बदलते सामग्री लागत और बाजार की मांग के अनुकूल हो सकते हैं।

ZY20 रोल फॉर्मिंग ट्यूब मिल के बारे में अक्सर पूछे जाने वाले प्रश्न

ZY20 एज वेव को कैसे रोकता है?

एक 7-रोल लेवलर प्लस डबल-रेडियस पास और 5+3 स्टैंड फॉर्मिंग स्ट्रिप को प्रोग्रेसिवली आकार देते हैं।

फॉर्मिंग स्टैंड लेआउट क्या है?

5 रफ स्टैंड + 3 फिनिश स्टैंड नियंत्रित चरणों में गोल को पूरा करते हैं।

डबल-रेडियस पास क्यों?

वे किनारे पर केंद्रित होने के बजाय स्ट्रिप में बेंडिंग वितरित करते हैं।
