उत्पाद विवरण:
|
| वेल्ड सीम नियंत्रण: | समर्पित सीम गाइड + निचोड़ वेल्डिंग | गड़गड़ाहट हटाना: | स्वचालित बाहरी-बुर इकाई, वायवीय तेजी से अंदर/बाहर |
|---|---|---|---|
| ट्यूब ओड रेंज: | φ10-26 मिमी | दीवार की मोटाई: | 0.4-1.5 मिमी |
| लाइन की गति: | 90 मीटर/मिनट तक | ||
| प्रमुखता देना: | वेल्ड सीम मार्गदर्शन नियंत्रण,स्क्वीज वेल्डिंग स्टील पाइप मिल,छोटे व्यास वेल्डेड ट्यूब लाइन |
||
एक वेल्ड जो ऑफ-सेंटर ड्रिफ्ट होता है या पूरी तरह से फ्यूज होने में विफल रहता है, वह स्क्रैप और फील्ड विफलताओं का सबसे तेज़ मार्ग है। छोटे व्यास φ10-26 मिमी ट्यूब के लिए, सीम को स्क्वीज़-रोल सेंटर पर ठीक से रखना ही एक मजबूत, गोल ट्यूब को एक कमजोर, अंडाकार ट्यूब से अलग करता है।
एक सकारात्मक गाइड के बिना, स्ट्रिप के किनारे वेल्ड पॉइंट के पास आते ही भटक जाते हैं, इसलिए स्क्वीज़ रोल सीम को ऑफ-सेंटर मिलते हैं और फ्यूजन असमान होता है। अपर्याप्त स्क्वीज़ दबाव से रिक्तियां रह जाती हैं, जबकि अतिरिक्त दबाव फ्लैश बनाता है और वेल्ड ज़ोन को कमजोर करता है।
एक समर्पित वेल्ड सीम गाइड वेल्ड ज़ोन के माध्यम से सीम की स्थिति को बनाए रखता है, किनारों को स्क्वीज़ रोल के लिए केंद्रित रखता है।
स्क्वीज़ वेल्डिंग फिर नियंत्रित दबाव में पिघले हुए किनारों को एक साथ फोर्ज करती है, बिना रिक्तियों या अतिरिक्त फ्लैश के पूर्ण फ्यूजन को पूरा करती है।
स्वचालित बाहरी-बर्र रिमूवल वेल्डिंग के तुरंत बाद बीड को साफ करता है, इसलिए ट्यूब एक चिकनी, सुसंगत वेल्ड के साथ साइज़िंग में प्रवेश करती है।
| पैरामीटर | विनिर्देश |
|---|---|
| ट्यूब बाहरी व्यास | φ10–26 मिमी |
| दीवार की मोटाई | 0.4–1.5 मिमी |
| रेटेड उत्पादन गति | 90 मीटर/मिनट तक |
| कच्चा माल | एचआर / सीआर निम्न-कार्बन स्टील, गैल्वेनाइज्ड स्टील |
| एचएफ वेल्डर पावर | 100 किलोवाट सॉलिड-स्टेट |
| फॉर्मिंग स्टैंड | 5 रफ + 3 फिनिश |
| साइज़िंग स्टैंड | 6 क्षैतिज + 6 ऊर्ध्वाधर |
| लेवलिंग रोल | 7-रोल प्रेसिजन लेवलर |
| कट लंबाई / परिशुद्धता | 4–8 मीटर, ±3 मिमी |
| कूलेंट प्रवाह | ≥10 टी/एच स्प्रे + ओवरफ्लो पूल |
| रोल शाफ्ट सामग्री | 42CrMo क्वेंचेड और टेम्पर्ड + एचएफ हार्डन्ड |

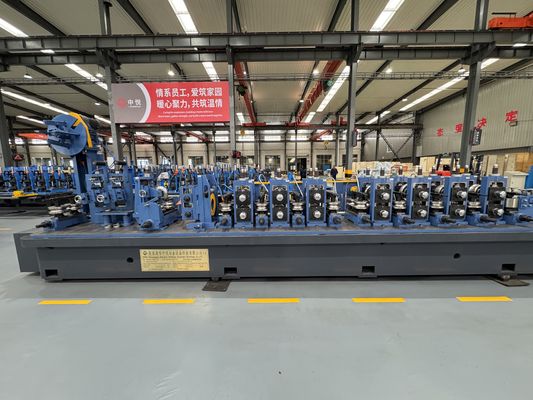

हर ZY20 कॉइल से तैयार कट ट्यूब तक एक सतत प्रवाह चलाता है। एक अनकॉइलर स्ट्रिप को 7-रोल प्रेसिजन लेवलर के माध्यम से फीड करता है जो कॉइल-सेट को हटाता है, फिर डबल-रेडियस फॉर्मिंग इसे 5 रफ और 3 फिनिश स्टैंड में एज वेव के बिना आकार देता है। एक 100 किलोवाट सॉलिड-स्टेट एचएफ वेल्डर समर्पित सीम गाइड के साथ स्क्वीज़ दबाव के तहत सीम को फ्यूज करता है, और एक स्वचालित बाहरी-बर्र यूनिट बीड को तुरंत साफ करती है। ≥10 टी/एच स्प्रे प्लस ओवरफ्लो-पूल कूलिंग आकार को लॉक करती है, 6-क्षैतिज + 6-ऊर्ध्वाधर साइज़िंग ट्रेन व्यास सेट करती है, और एक 4-रोल टर्क हेड ट्यूब को सीधा करता है इससे पहले कि माइक्रो कंप्यूटर फ्लाइंग सॉ 4–8 मीटर लंबाई को ±3 मिमी तक काटता है। ओवरलोड-प्रोटेक्टेड स्टैंड और 42CrMo हार्डन्ड शाफ्ट पूरी लाइन को लंबी रन पर स्थिर रखते हैं।
प्रेसिजन, फर्नीचर, स्ट्रक्चरल और गैल्वेनाइज्ड ट्यूब जहां एक मजबूत, केंद्रित वेल्ड प्राथमिक गुणवत्ता आवश्यकता है।
सीम मार्गदर्शन और स्क्वीज़ नियंत्रण की जाँच करें — ZY20 एक समर्पित सीम गाइड और समायोज्य स्क्वीज़ दबाव का उपयोग करता है। OD और दीवार को φ10-26mm / 0.4-1.5mm से मिलाएं और पोस्ट-वेल्ड बर्र रिमूवल की पुष्टि करें।
ZY20 एक टर्नकी पैकेज के रूप में शिप करता है जिसमें लेआउट और फाउंडेशन ड्राइंग शामिल हैं ताकि आप डिलीवरी से पहले साइट तैयार कर सकें। इंजीनियर-नेतृत्व वाली ऑन-साइट स्थापना और कमीशनिंग लाइन को रेटेड आउटपुट तक लाती है, ऑपरेटर प्रशिक्षण के साथ एक रनिंग मिल सौंपने के लिए। स्पेयर-पार्ट्स सपोर्ट के साथ एक साल की वारंटी निवेश की सुरक्षा करती है, और क्योंकि लाइन एचआर, सीआर और गैल्वेनाइज्ड कॉइल स्वीकार करती है, आप री-टूलिंग के बिना बदलती सामग्री लागत और बाजार की मांग के अनुकूल हो सकते हैं।
एक समर्पित सीम गाइड वेल्डिंग के माध्यम से किनारों को स्क्वीज़-रोल सेंटर पर रखता है।
स्क्वीज़ रोल दबाव के तहत पिघले हुए किनारों को एक साथ फोर्ज करते हैं ताकि पूर्ण फ्यूजन हो सके।
साइज़िंग से पहले एक स्वचालित बाहरी-बर्र यूनिट वेल्ड बीड को साफ करती है।
