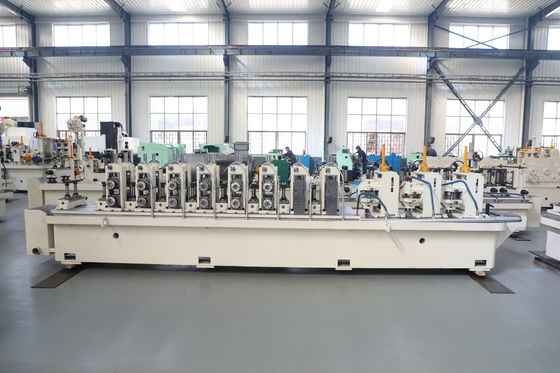

ZY20 साइज़िंग ट्यूब मिल मशीन φ10-26mm गोल स्टील पाइप 6+6 स्टैंड तुर्क हेड 0.4-1.5mm 90m/मिनट

वेल्डिंग के बाद अंतिम आकार और गोलाई नियंत्रण

ट्यूब को वेल्डिंग से नहीं, बल्कि साइज़िंग सेक्शन से अंतिम रूप दिया जाता है। पर्याप्त साइज़िंग स्टैंड और अंतिम स्ट्रेटनर के बिना, वेल्डेड ट्यूब अंडाकार, मुड़ी हुई या ऑफ-डायमीटर निकलती है, और उन आयामी जांचों में विफल हो जाती है जिनकी आवश्यकता परिशुद्धता और संरचनात्मक खरीदार करते हैं।

ट्यूब मिल से बाहर निकलने पर ट्यूब गोल क्यों नहीं होतीं

एक वेल्डेड बॉडी अवशिष्ट गर्मी और तनाव ले जाती है जो इसे गोल होने से खींचती है जब तक कि इसे लगातार साइज़ न किया जाए। बहुत कम साइज़िंग स्टैंड या कोई अंतिम स्ट्रेटनर न होने से अंडाकारपन और झुकाव बना रहता है, और ट्यूब पहले से ही ऑफ-स्पेक आरी तक पहुँच जाती है।

ZY20 साइज़िंग ट्यूब मिल समाधान

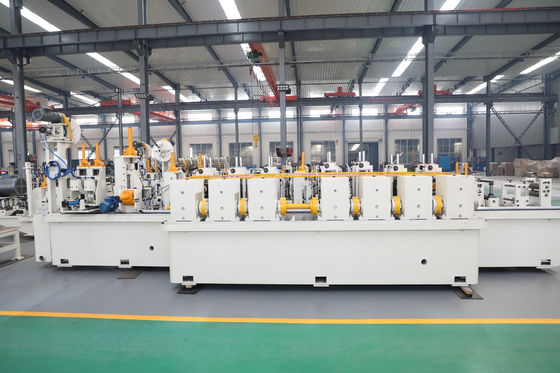

एक 6-हॉरिजॉन्टल + 6-वर्टिकल साइज़िंग ट्रेन वेल्डिंग के बाद अंतिम व्यास और गोलाई को लगातार नियंत्रित करती है।

एक 4-रोल टर्क हेड जिसमें ऊपर-नीचे, बाएँ-दाएँ और रोटेशन समायोजन होता है, ट्यूब को सीधा करता है और उसे उड़ने वाली आरी में सटीकता से निर्देशित करता है।

संयुक्त साइज़िंग और स्ट्रेटनिंग 90 मीटर/मिनट तक की गति से कटाई के लिए तैयार एक स्थिर, गोल, सीधी फिनिश ट्यूब प्रदान करती है।

ZY20 ट्यूब मिल की तकनीकी विशिष्टताएँ

पूर्ण सतत उत्पादन प्रक्रिया

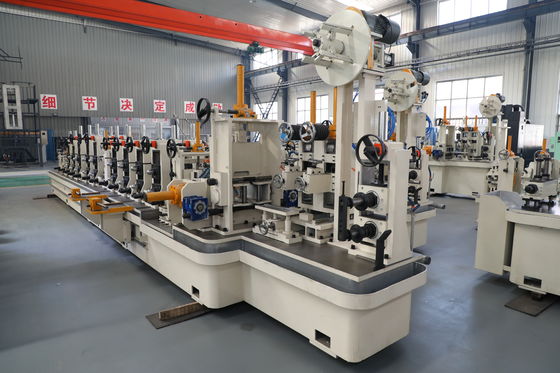

हर ZY20 कॉइल से लेकर कटी हुई फिनिश ट्यूब तक एक सतत प्रवाह चलाती है। एक अनकॉइलर स्ट्रिप को 7-रोल प्रिसिजन लेवलर के माध्यम से फीड करता है जो कॉइल-सेट को हटाता है, फिर डबल-रेडियस फॉर्मिंग इसे 5 रफ और 3 फिनिश स्टैंड में एज वेव के बिना आकार देती है। एक 100 kW सॉलिड-स्टेट HF वेल्डर समर्पित सीम गाइड के तहत स्क्वीज़ प्रेशर के साथ सीम को फ्यूज करता है, और एक स्वचालित आउटसाइड-बर यूनिट बीड को तुरंत साफ कर देती है। ≥10 टी/एच स्प्रे प्लस ओवरफ्लो-पूल कूलिंग आकार को लॉक करती है, 6-हॉरिजॉन्टल + 6-वर्टिकल साइज़िंग ट्रेन व्यास सेट करती है, और एक 4-रोल टर्क हेड ट्यूब को सीधा करता है इससे पहले कि माइक्रो कंप्यूटर फ्लाइंग सॉ 4–8 मीटर लंबाई को ±3 मिमी तक काट दे। ओवरलोड-प्रोटेक्टेड स्टैंड और 42CrMo हार्डन्ड शाफ्ट लंबी रन के दौरान पूरी लाइन को स्थिर रखते हैं।

ZY20 साइज़िंग ट्यूब मिल कहाँ लागू होती है

परिशुद्धता, संरचनात्मक और फर्नीचर ट्यूब जहाँ अंतिम गोलाई और सीधापन यह निर्धारित करता है कि पुर्जे सही ढंग से असेंबल और फिनिश होते हैं या नहीं।

साइज़िंग ट्यूब मिल का चयन कैसे करें

साइज़िंग स्टैंड की संख्या की जाँच करें — ZY20 6 हॉरिजॉन्टल + 6 वर्टिकल स्टैंड का उपयोग करता है — और आरी से पहले गोलाई और सीधापन के लिए टर्क हेड स्ट्रेटनर शामिल होने की पुष्टि करें।

स्थापना, समर्थन और बिक्री के बाद

ZY20 एक टर्नकी पैकेज के रूप में शिप होता है जिसमें लेआउट और फाउंडेशन ड्राइंग शामिल होती है ताकि आप डिलीवरी से पहले साइट तैयार कर सकें। इंजीनियर-नेतृत्व वाली ऑन-साइट स्थापना और कमीशनिंग लाइन को रेटेड आउटपुट तक लाती है, ऑपरेटर प्रशिक्षण के साथ एक रनिंग मिल सौंपने के लिए। स्पेयर-पार्ट्स सपोर्ट के साथ एक साल की वारंटी निवेश की सुरक्षा करती है, और क्योंकि लाइन HR, CR और गैल्वेनाइज्ड कॉइल स्वीकार करती है, आप री-टूलिंग के बिना बदलते सामग्री लागत और बाजार की मांग के अनुकूल हो सकते हैं।

ZY20 साइज़िंग ट्यूब मिल के बारे में अक्सर पूछे जाने वाले प्रश्न

ZY20 में कितने साइज़िंग स्टैंड हैं?

प्रगतिशील व्यास नियंत्रण के लिए 6 हॉरिजॉन्टल + 6 वर्टिकल स्टैंड।

टर्क हेड क्या करता है?

यह आरी से पहले ऊपर-नीचे, बाएँ-दाएँ और रोटेशन समायोजन के साथ ट्यूब को सीधा करता है।

क्या साइज़िंग गोलाई में सुधार करता है?

हाँ, मल्टी-स्टैंड ट्रेन प्लस स्ट्रेटनर फिनिश ट्यूब को गोल और सीधा रखते हैं।
