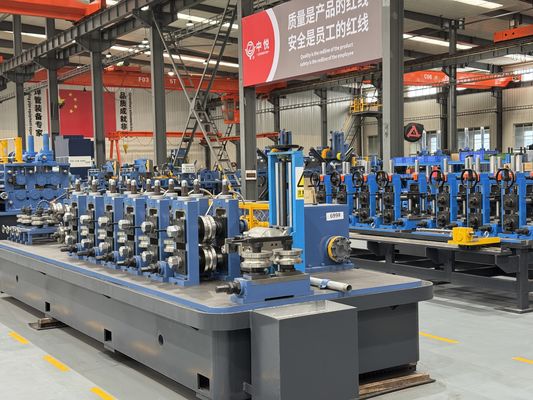

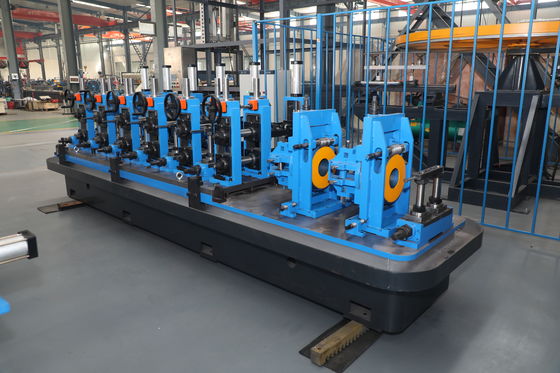

7.6 - 16 मिमी रोल फोर्मिंग लाइन और पाइप बनाने की मशीन जस्ती स्टील छोटे व्यास के ट्यूब उत्पादन के लिए

7.6 - हीट एक्सचेंजर ट्यूब, कॉपर लेपित ट्यूबों के लिए 16एमएम ट्यूब बनाने की मशीन

ट्यूब बनाने की मशीन विशिष्टता

1. पाइप OD(गोल):7.6mm-16mm

2. दीवार की मोटाई: 0.3-1.5 मिमी

3. लंबाई: 4-12 मी

4. गति: 120 मीटर/मिनट

उत्पाद अवलोकन

गैल्वनाइज्ड स्टील के लिए 7.6 - 16 मिमी रोल फॉर्मिंग लाइन और पाइप बनाने की मशीन स्थिर आकार, साफ सतह और निरंतर उत्पादन दक्षता के साथ छोटे व्यास वाले वेल्डेड ट्यूब बनाने वाले निर्माताओं के लिए डिज़ाइन की गई है।

यह उत्पादन लाइन फर्नीचर, सजावट, छोटे संरचनात्मक भागों, घरेलू उत्पादों, उपकरण सहायक उपकरण, डिस्प्ले रैक, हल्के फ्रेम और सटीक औद्योगिक घटकों में उपयोग की जाने वाली गैल्वेनाइज्ड स्टील ट्यूबों के लिए उपयुक्त है।

छोटे-व्यास वाले गैल्वेनाइज्ड ट्यूबों को कई सामान्य स्टील पाइपों की तुलना में अधिक सटीकता की आवश्यकता होती है। क्योंकि ट्यूब का व्यास छोटा है, यहां तक ​​कि मामूली रोलर मिसलिग्न्मेंट, स्ट्रिप एज विचलन, या अस्थिर वेल्डिंग भी दृश्य दोष, खराब गोलाई, कमजोर वेल्ड सीम और सतह खरोंच का कारण बन सकता है।

यह मशीन अनकॉइलिंग, स्ट्रिप फीडिंग, फॉर्मिंग, हाई-फ़्रीक्वेंसी वेल्डिंग, साइज़िंग, कटिंग और फिनिश्ड ट्यूब डिस्चार्ज सहित संपूर्ण उत्पादन प्रक्रिया प्रदान करती है। इसे ट्यूब व्यास, दीवार की मोटाई, गैल्वेनाइज्ड पट्टी की गुणवत्ता, गति की आवश्यकता और फैक्ट्री लेआउट के अनुसार अनुकूलित किया जा सकता है।

झांगजियागांग झोंग्यू धातुकर्म उपकरण प्रौद्योगिकी कं, लिमिटेड छोटे-व्यास वाले गैल्वनाइज्ड स्टील पाइप निर्माण के लिए वेल्डेड ट्यूब उत्पादन लाइन समाधान प्रदान करता है, जिससे ग्राहकों को उत्पादन स्थिरता में सुधार करने, अपशिष्ट को कम करने और व्यावहारिक अनुप्रयोग आवश्यकताओं को पूरा करने में मदद मिलती है।

कारण

कई फ़ैक्टरियाँ 7.6 - 16 मिमी गैल्वेनाइज्ड स्टील पाइप बनाने की मशीन की खोज करती हैं क्योंकि छोटे ट्यूब उत्पादन को सामान्य पाइप मिल उपकरण से नियंत्रित करना मुश्किल होता है।

मुख्य चुनौती आयामी सटीकता है। जब ट्यूब का व्यास केवल 7.6 मिमी से 16 मिमी होता है, तो पट्टी की चौड़ाई, रोलर की स्थिति, गठन कोण, या वेल्डिंग गर्मी में छोटे परिवर्तन स्पष्ट गुणवत्ता की समस्याएं पैदा कर सकते हैं।

एक अन्य सामान्य मुद्दा सतह सुरक्षा है। गैल्वनाइज्ड स्टील में पट्टी की सतह पर जस्ता कोटिंग होती है। यदि रोलर डिज़ाइन, दबाव बनाने या मार्गदर्शक प्रणाली उपयुक्त नहीं है, तो उत्पादन के दौरान जस्ता परत खरोंच या क्षतिग्रस्त हो सकती है।

वेल्डिंग नियंत्रण भी महत्वपूर्ण है. यदि उच्च-आवृत्ति वेल्डिंग शक्ति बहुत कम है, तो वेल्ड सीम कमजोर हो सकता है। यदि वेल्डिंग की शक्ति बहुत अधिक है, तो ट्यूब अधिक गर्म हो सकती है, वेल्ड क्षेत्र के पास जस्ता परत प्रभावित हो सकती है, और सतह की उपस्थिति खराब हो सकती है।

फर्नीचर, सजावट, या हल्के औद्योगिक उपयोग के लिए छोटे गैल्वेनाइज्ड ट्यूब बनाने वाले ग्राहकों के लिए, अस्थिर ट्यूब गुणवत्ता सीधे असेंबली, उपस्थिति, कोटिंग प्रदर्शन और ग्राहक स्वीकृति को प्रभावित कर सकती है।

इसलिए इस प्रकार की मशीन का चयन केवल पाइप व्यास के आधार पर नहीं किया जाना चाहिए। सही समाधान में स्ट्रिप सामग्री, दीवार की मोटाई, जस्ता कोटिंग की स्थिति, वेल्डिंग विधि, आकार सटीकता, काटने की गुणवत्ता और तैयार ट्यूब हैंडलिंग पर विचार करना चाहिए।

समाधान

7.6 - 16 मिमी रोल फॉर्मिंग लाइन गैल्वनाइज्ड स्टील स्ट्रिप के लिए डिज़ाइन की गई एक छोटी-व्यास ट्यूब बनाने और वेल्डिंग प्रक्रिया के माध्यम से इन समस्याओं को हल करती है।

फॉर्मिंग अनुभाग धीरे-धीरे सपाट गैल्वेनाइज्ड पट्टी को एक छोटी गोल ट्यूब में आकार देने के लिए सटीक रोलर्स का उपयोग करता है। उचित रोलर डिज़ाइन सतह के घर्षण को कम करता है और बनाने के दौरान गैल्वेनाइज्ड कोटिंग की सुरक्षा में मदद करता है।

उच्च-आवृत्ति वेल्डिंग प्रणाली पट्टी के किनारों को गर्म करती है और उन्हें एक सतत वेल्डेड ट्यूब में जोड़ती है। गैल्वनाइज्ड स्टील के लिए, ट्यूब की सतह पर अनावश्यक गर्मी के प्रभाव को कम करते हुए वेल्ड की ताकत बनाए रखने के लिए वेल्डिंग मापदंडों को सावधानीपूर्वक नियंत्रित किया जाना चाहिए।

साइज़िंग अनुभाग ट्यूब के व्यास को सही करता है और गोलाई में सुधार करता है। यह छोटी ट्यूबों के लिए विशेष रूप से महत्वपूर्ण है क्योंकि एक छोटा सा सहनशीलता विचलन भी असेंबली या उपस्थिति को प्रभावित कर सकता है।

कटिंग प्रणाली ट्यूब को आवश्यक लंबाई में काट देती है। उत्पाद की आवश्यकताओं के अनुसार, कट-एंड गुणवत्ता और लंबाई की स्थिरता में सुधार के लिए लाइन फ्लाइंग आरी, कोल्ड आरी या अन्य मिलान वाले कटिंग समाधानों का उपयोग कर सकती है।

रन आउट टेबल काटने के बाद तैयार ट्यूब प्राप्त करती है और सुचारू निर्वहन, संग्रह, निरीक्षण और बंडलिंग का समर्थन करती है।

जिन ग्राहकों को स्थिर छोटे ट्यूब उत्पादन की आवश्यकता होती है, उनके लिए यह लाइन स्थिरता में सुधार, मैन्युअल समायोजन को कम करने और दीर्घकालिक औद्योगिक उत्पादन का समर्थन करने के लिए एक व्यावहारिक समाधान प्रदान करती है।

विशेष विवरण

उपरोक्त विशिष्टताएँ संदर्भ जानकारी हैं। अंतिम कॉन्फ़िगरेशन की पुष्टि ट्यूब व्यास, दीवार की मोटाई, गैल्वनाइज्ड पट्टी की गुणवत्ता, उत्पादन की गति, काटने की लंबाई और अंतिम अनुप्रयोग के अनुसार की जानी चाहिए।

आवेदन

फर्नीचर और घरेलू उत्पाद ट्यूब

यह मशीन फर्नीचर फ्रेम, कुर्सी भागों, टेबल संरचनाओं, शेल्फ सपोर्ट और घरेलू उत्पाद घटकों में उपयोग की जाने वाली छोटी गैल्वनाइज्ड ट्यूबों के उत्पादन के लिए उपयुक्त है।

इन अनुप्रयोगों के लिए, ट्यूब की उपस्थिति और आयामी स्थिरता महत्वपूर्ण है क्योंकि तैयार ट्यूब अक्सर असेंबली के बाद दिखाई देती हैं।

सजावटी और प्रदर्शन रैक ट्यूब

छोटे गैल्वेनाइज्ड ट्यूबों का व्यापक रूप से सजावटी फ्रेम, डिस्प्ले रैक, लाइट स्टैंड, खुदरा फिक्स्चर और भंडारण उत्पादों में उपयोग किया जाता है।

मशीन स्थिर गोलाई और साफ सतह गुणवत्ता के साथ ट्यूब बनाने में मदद करती है, जो बेहतर उत्पाद उपस्थिति का समर्थन करती है।

हल्के औद्योगिक घटक

7.6 - 16 मिमी आकार सीमा का उपयोग छोटे औद्योगिक सहायक उपकरण, उपकरण समर्थन, गार्ड, ब्रैकेट और हल्के यांत्रिक भागों के लिए किया जा सकता है।

इन घटकों के लिए, सटीक ट्यूब व्यास और लगातार काटने की लंबाई डाउनस्ट्रीम प्रसंस्करण समस्याओं को कम करने में मदद करती है।

ग्रीनहाउस और लाइट फ़्रेम अनुप्रयोग

छोटे गैल्वनाइज्ड स्टील ट्यूबों का उपयोग हल्के ग्रीनहाउस फ्रेम, प्लांट सपोर्ट, उद्यान संरचनाओं और छोटे फ्रेमवर्क उत्पादों के लिए किया जा सकता है।

गैल्वनाइज्ड सामग्री को अक्सर चुना जाता है क्योंकि यह सामान्य अनुपचारित कार्बन स्टील की तुलना में बेहतर संक्षारण प्रतिरोध प्रदान करता है।

परिशुद्ध छोटी ट्यूब विनिर्माण

बार-बार बैचों में छोटी ट्यूबों का उत्पादन करने वाले ग्राहकों के लिए, एक बड़े पाइप मिल को संशोधित करने की तुलना में एक विशेष छोटे व्यास वाली पाइप बनाने की मशीन अधिक उपयुक्त है।

सही ढंग से डिज़ाइन की गई लाइन उत्पादन स्थिरता में सुधार करती है और बार-बार समायोजन के कारण होने वाली बर्बादी को कम करती है।

यह काम किस प्रकार करता है

प्रक्रिया गैल्वनाइज्ड स्टील कॉइल लोडिंग से शुरू होती है। अनकॉइलर स्टील स्ट्रिप को रिलीज़ करता है और इसे फीडिंग और गाइडिंग सेक्शन में भेजता है।

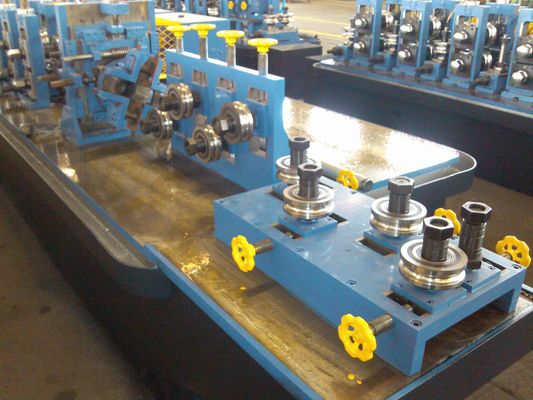

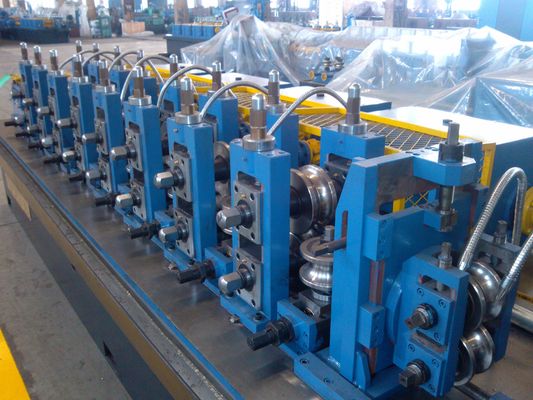

इसके बाद पट्टी रोल बनाने वाले अनुभाग में प्रवेश करती है। सटीक बनाने वाले रोलर्स की एक श्रृंखला धीरे-धीरे सपाट गैल्वनाइज्ड पट्टी को एक छोटी खुली ट्यूब के आकार में मोड़ती है।

क्योंकि ट्यूब का व्यास केवल 7.6 मिमी से 16 मिमी है, इसलिए सटीकता बनाना महत्वपूर्ण है। रोलर संरेखण, स्ट्रिप सेंटरिंग और स्थिर फीडिंग को सावधानीपूर्वक नियंत्रित किया जाना चाहिए।

बनने के बाद, पट्टी के किनारे उच्च-आवृत्ति वेल्डिंग अनुभाग में प्रवेश करते हैं। निरंतर वेल्ड सीम बनाने के लिए किनारों को गर्म किया जाता है और एक साथ दबाया जाता है।

वेल्डिंग के बाद, ट्यूब शीतलन और आकार देने वाले अनुभागों से गुजरती है। आकार देने वाले रोलर्स बाहरी व्यास को सही करते हैं, गोलाई में सुधार करते हैं, और लगातार ट्यूब आकार बनाए रखने में मदद करते हैं।

फिर तैयार ट्यूब को आवश्यक लंबाई में काट दिया जाता है। काटने के बाद, रन आउट टेबल निरीक्षण, संग्रह या बंडलिंग के लिए ट्यूब प्राप्त करती है।

पूरी प्रक्रिया को सतह की गुणवत्ता, वेल्ड स्थिरता और आयामी सटीकता को नियंत्रित करते हुए लगातार छोटे गैल्वनाइज्ड ट्यूबों का उत्पादन करने के लिए डिज़ाइन किया गया है।

कैसे चुने

1. ट्यूब व्यास रेंज की पुष्टि करें

पहला कदम सटीक न्यूनतम और अधिकतम ट्यूब व्यास की पुष्टि करना है।

यह मशीन 7.6 मिमी - 16 मिमी छोटे-व्यास ट्यूब उत्पादन के लिए डिज़ाइन की गई है। यदि ग्राहक को बड़े आकार की भी आवश्यकता है, तो मशीन संरचना और रोलर डिज़ाइन को समायोजित किया जाना चाहिए।

2. दीवार की मोटाई की पुष्टि करें

दीवार की मोटाई गठन बल, वेल्डिंग शक्ति, रोलर डिजाइन और उत्पादन गति को प्रभावित करती है।

बहुत पतली गैल्वनाइज्ड ट्यूबों के लिए, सतह की सुरक्षा और स्थिर फीडिंग महत्वपूर्ण है। मोटी ट्यूबों के लिए, मशीन को मजबूत गठन बल और उपयुक्त वेल्डिंग क्षमता की आवश्यकता होती है।

3. गैल्वनाइज्ड स्ट्रिप गुणवत्ता की पुष्टि करें

गैल्वनाइज्ड स्टील की सतह की स्थिति सीधे तैयार ट्यूब की उपस्थिति को प्रभावित करती है।

ग्राहकों को अंतिम मशीन डिज़ाइन से पहले जिंक कोटिंग गुणवत्ता, स्ट्रिप चौड़ाई सहनशीलता, स्ट्रिप मोटाई सहनशीलता, सतह तेल की स्थिति और कॉइल गुणवत्ता की पुष्टि करनी चाहिए।

4. अंतिम आवेदन की पुष्टि करें

फर्नीचर ट्यूब, सजावटी ट्यूब, हल्की संरचनात्मक ट्यूब और औद्योगिक सहायक ट्यूब की अलग-अलग आवश्यकताएं हो सकती हैं।

दृश्यमान उत्पादों के लिए, सतह की गुणवत्ता बहुत महत्वपूर्ण है। संरचनात्मक उत्पादों के लिए, वेल्ड ताकत और आयामी स्थिरता अधिक महत्वपूर्ण हो सकती है।

5. आवश्यक काटने की लंबाई की पुष्टि करें

उपयोग के आधार पर छोटी ट्यूबों को छोटी या मध्यम लंबाई में काटा जा सकता है।

कटिंग प्रणाली का चयन ट्यूब की लंबाई सहनशीलता, कट-एंड गुणवत्ता, उत्पादन गति और बंडलिंग विधि के अनुसार किया जाना चाहिए।

6. उत्पादन गति और आउटपुट की पुष्टि करें

उच्च गति आउटपुट में सुधार कर सकती है, लेकिन इसे बनाने की स्थिरता, वेल्डिंग प्रदर्शन, काटने की सटीकता और तैयार ट्यूब हैंडलिंग से मेल खाना चाहिए।

छोटी गैल्वनाइज्ड ट्यूबों के लिए, केवल गति की तुलना में स्थिर उत्पादन अधिक महत्वपूर्ण है।

7. फ़ैक्टरी लेआउट की पुष्टि करें

लाइन लेआउट में कॉइल लोडिंग क्षेत्र, ऑपरेटर की स्थिति, मशीन की लंबाई, तैयार ट्यूब डिस्चार्ज दिशा और संग्रह विधि पर विचार करना चाहिए।

एक कॉम्पैक्ट और उचित लेआउट उत्पादन प्रवाह में सुधार कर सकता है और अनावश्यक मैन्युअल हैंडलिंग को कम कर सकता है।

अक्सर पूछे जाने वाले प्रश्न

1. 7.6 - 16 मिमी गैल्वेनाइज्ड स्टील पाइप बनाने की मशीन का मुख्य उपयोग क्या है?

इसका उपयोग मुख्य रूप से फर्नीचर, सजावट, डिस्प्ले रैक, प्रकाश संरचनाओं, घरेलू उत्पादों और औद्योगिक सहायक उपकरण के लिए छोटे-व्यास वाले वेल्डेड गैल्वेनाइज्ड ट्यूब का उत्पादन करने के लिए किया जाता है।

2. क्या यह मशीन उत्पादन के दौरान गैल्वेनाइज्ड सतह की रक्षा कर सकती है?

हाँ। मशीन को खरोंच को कम करने और जस्ती कोटिंग को यथासंभव सुरक्षित रखने के लिए उपयुक्त रोलर संरचना, मार्गदर्शक प्रणाली, दबाव बनाने और सतह से निपटने के तरीकों के साथ डिजाइन किया जा सकता है।

3. छोटे व्यास की ट्यूब का उत्पादन कठिन क्यों है?

छोटे-व्यास ट्यूब उत्पादन के लिए उच्च गठन सटीकता की आवश्यकता होती है। मामूली पट्टी विचलन, रोलर मिसलिग्न्मेंट, या वेल्डिंग अस्थिरता खराब गोलाई, कमजोर वेल्ड सीम, सतह खरोंच या आकार विचलन जैसे स्पष्ट दोष पैदा कर सकती है।

4. क्या मशीन कार्बन स्टील ट्यूब के साथ-साथ गैल्वनाइज्ड ट्यूब भी बना सकती है?

हाँ। मशीन को गैल्वेनाइज्ड स्टील स्ट्रिप और कार्बन स्टील स्ट्रिप के लिए डिज़ाइन किया जा सकता है। अंतिम विन्यास सामग्री की मोटाई, सतह की आवश्यकता, वेल्डिंग की स्थिति और अनुप्रयोग पर निर्भर करता है।

5. मुझे सही मशीन कॉन्फ़िगरेशन कैसे चुनना चाहिए?

आपको ट्यूब व्यास सीमा, दीवार की मोटाई, सामग्री का प्रकार, गैल्वेनाइज्ड कोटिंग की आवश्यकता, उत्पादन की गति, काटने की लंबाई, अंतिम आवेदन और फैक्ट्री लेआउट प्रदान करना चाहिए। इन विवरणों के आधार पर, आपूर्तिकर्ता एक उपयुक्त उत्पादन लाइन डिज़ाइन कर सकता है।

निष्कर्ष

गैल्वेनाइज्ड स्टील के लिए 7.6 - 16 मिमी रोल फॉर्मिंग लाइन और पाइप बनाने की मशीन छोटे-व्यास वाले वेल्डेड ट्यूब उत्पादन के लिए एक व्यावहारिक समाधान है।

एक योग्य मशीन को न केवल ट्यूब बनाना और वेल्ड करना चाहिए। इसे गैल्वेनाइज्ड सतह की रक्षा करनी चाहिए, ट्यूब के आकार को नियंत्रित करना चाहिए, वेल्ड स्थिरता में सुधार करना चाहिए, सटीक कटिंग का समर्थन करना चाहिए और ग्राहक के अंतिम आवेदन से मेल खाना चाहिए।

छोटे गैल्वेनाइज्ड ट्यूब बनाने वाले निर्माताओं के लिए, सही चयन ट्यूब व्यास, दीवार की मोटाई, सामग्री की गुणवत्ता, सतह की आवश्यकता, उत्पादन की गति, काटने की लंबाई और फैक्ट्री लेआउट पर आधारित होना चाहिए।
