20×20 मिमी 150×150 मिमी स्क्वायर ट्यूब उत्पादन के लिए कम मिश्र धातु ट्यूब बनाने की मशीन

31.8- पानी के पाइप परिवहन, निर्माण ट्यूब उत्पादन, फर्नीचर ट्यूब बनाने के लिए 88.9एमएम ट्यूब बनाने की मशीन

उत्पाद अवलोकन

स्क्वायर ट्यूब उत्पादन के लिए लो अलॉय ट्यूब बनाने की मशीन कम अलॉय स्टील स्ट्रिप से उच्च शक्ति वाले वर्गाकार और आयताकार स्टील ट्यूब बनाने वाले निर्माताओं के लिए डिज़ाइन की गई है।

सामान्य कार्बन स्टील ट्यूब उत्पादन की तुलना में, कम मिश्र धातु स्टील उच्च शक्ति, बेहतर लोड-असर प्रदर्शन और बेहतर संरचनात्मक विश्वसनीयता प्रदान करता है। ये फायदे इसे निर्माण, बुनियादी ढांचे, परिवहन, मशीनरी और औद्योगिक निर्माण में व्यापक रूप से उपयोग करते हैं।

हालाँकि, उच्च भौतिक शक्ति नई उत्पादन चुनौतियाँ भी पैदा करती है। फॉर्मिंग दबाव बढ़ जाता है, वेल्डिंग अधिक मांग वाली हो जाती है, और आयामी नियंत्रण अधिक महत्वपूर्ण हो जाता है।

इस मशीन को निरंतर वर्ग ट्यूब निर्माण के लिए 100 मीटर/मिनट तक की उत्पादन गति बनाए रखते हुए इन चुनौतियों का समाधान करने के लिए इंजीनियर किया गया है।

समस्या: निर्माताओं को किन समस्याओं का सामना करना पड़ता है?

कई ट्यूब निर्माता कम मिश्र धातु वर्ग ट्यूबों का उत्पादन करके उच्च मूल्य वाले संरचनात्मक ट्यूब बाजारों में प्रवेश करना चाहते हैं।

हालाँकि, हल्के स्टील के लिए डिज़ाइन की गई मशीनें अक्सर मजबूत सामग्रियों को संसाधित करते समय संघर्ष करती हैं।

सामान्य उत्पादन समस्याओं में शामिल हैं:

• चौकोर निर्माण के दौरान कोने का टूटना
• उच्च गति पर अस्थिर वेल्ड सीम
• रोल घिसाव में वृद्धि
• ख़राब आयामी सटीकता
• बार-बार उत्पादन रुकना
• धीमी लाइन गति के कारण आउटपुट में कमी

परिणामस्वरूप, निर्माता संरचनात्मक मानकों को पूरा करने में विफल हो सकते हैं या अत्यधिक स्क्रैप और डाउनटाइम के कारण लाभप्रदता खो सकते हैं।

मुख्य प्रश्न यह नहीं है कि क्या कोई मशीन वर्गाकार ट्यूब बना सकती है।

असली सवाल यह है कि क्या यह व्यावसायिक उत्पादन गति से लगातार उच्च शक्ति वाली वर्गाकार ट्यूबों का उत्पादन कर सकता है।

कारण

कम मिश्र धातु इस्पात में सामान्य कार्बन स्टील की तुलना में आमतौर पर अधिक उपज शक्ति और तन्य शक्ति होती है।

जैसे-जैसे ताकत बढ़ती है, प्रतिरोध का निर्माण भी बढ़ता है।

यह उत्पादन के हर चरण को प्रभावित करता है:

उच्चतर निर्माण भार

पट्टी को गोल और चौकोर प्रोफाइल में मोड़ने के लिए अधिक बल की आवश्यकता होती है।

यदि मिल की कठोरता अपर्याप्त है, तो आयामी भिन्नता अधिक सामान्य हो जाती है।

वेल्डिंग की बढ़ी हुई कठिनाई

उच्च गति पर, उचित किनारा संरेखण बनाए रखना अधिक कठिन हो जाता है।

पट्टी की तैयारी या निचोड़ दबाव में कोई भी बदलाव वेल्ड अखंडता को प्रभावित कर सकता है।

अधिक टूलींग तनाव

रोल्स उच्च दबाव और घर्षण का अनुभव करते हैं।

रोल सामग्री के अनुचित चयन से तेजी से घिसाव हो सकता है और आकार की सटीकता कम हो सकती है।

कोने के निर्माण की चुनौतियाँ

वर्गाकार ट्यूब कोने संकेंद्रित विरूपण के क्षेत्र हैं।

उचित पास डिज़ाइन के बिना, अत्यधिक तनाव के कारण कोना पतला या टूट सकता है।

ये कारक बताते हैं कि कम ताकत वाले स्टील के लिए अनुकूलित मशीनें कम मिश्र धातु ग्रेड को संसाधित करते समय अच्छा प्रदर्शन क्यों नहीं कर सकती हैं।

समाधान

झोंग्यू धातुकर्म उपकरण प्रौद्योगिकी विशेष रूप से उच्च शक्ति सामग्री और निरंतर उच्च गति उत्पादन के लिए कम मिश्र धातु वर्ग ट्यूब मिलों को डिजाइन करती है।

समाधान मजबूत मिल निर्माण, अनुकूलित रोल पास डिज़ाइन, स्थिर वेल्डिंग तकनीक और सटीक आकार प्रणाली को जोड़ता है।

प्रबलित मिल संरचना

फॉर्मिंग और साइज़िंग अनुभागों को कम मिश्र धातु इस्पात द्वारा उत्पन्न उच्च फॉर्मिंग भार का सामना करने के लिए डिज़ाइन किया गया है।

स्थिर फ्रेम कठोरता आयामी स्थिरता बनाए रखने में मदद करती है।

अनुकूलित रोल पास डिज़ाइन

रोल टूलिंग को विरूपण को धीरे-धीरे वितरित करने के लिए इंजीनियर किया गया है।

इससे तनाव की एकाग्रता कम हो जाती है और कोने की गुणवत्ता में सुधार होता है।

हाई-स्पीड एचएफ वेल्डिंग सिस्टम

हाई-फ़्रीक्वेंसी वेल्डिंग अनुभाग हाई-स्पीड ऑपरेशन के दौरान भी लगातार गर्मी इनपुट और एज फ़्यूज़न बनाए रखता है।

स्थिर वेल्डिंग ताकत और उत्पादन क्षमता दोनों में सुधार करती है।

सटीक आकार प्रौद्योगिकी

साइज़िंग अनुभाग अंतिम आयाम, कोने के आकार, सीधेपन और मोड़ को नियंत्रित करता है।

यह लंबे उत्पादन काल के दौरान दोहराए जाने योग्य उत्पाद की गुणवत्ता सुनिश्चित करता है।

उत्पादन दक्षता फोकस

मशीन को ट्यूब आकार, दीवार की मोटाई, स्टील ग्रेड और गुणवत्ता आवश्यकताओं के आधार पर 100 मीटर/मिनट तक उत्पादन गति का समर्थन करने के लिए डिज़ाइन किया गया है।

इसका उद्देश्य केवल अधिकतम गति नहीं है बल्कि कम स्क्रैप दरों के साथ स्थिर वाणिज्यिक उत्पादन है।

विशेष विवरण

अंतिम विशिष्टताएँ ग्राहक के चित्र, स्टील ग्रेड, उत्पादन लक्ष्य और परियोजना आवश्यकताओं पर निर्भर करती हैं।

आवेदन

संरचनात्मक निर्माण ट्यूब

कम मिश्र धातु वर्ग ट्यूबों का व्यापक रूप से इस्पात भवनों, औद्योगिक संयंत्रों, गोदामों, पुलों और बुनियादी ढांचा परियोजनाओं में उपयोग किया जाता है।

उच्च सामग्री शक्ति इंजीनियरों को समग्र इस्पात खपत को कम करते हुए संरचनात्मक प्रदर्शन प्राप्त करने की अनुमति देती है।

परिवहन उपकरण

वर्गाकार ट्यूबों का उपयोग ट्रक फ्रेम, ट्रेलरों, कंटेनरों और परिवहन सहायता संरचनाओं में किया जाता है।

असेंबली सटीकता के लिए आयामी स्थिरता महत्वपूर्ण है।

सौर और ऊर्जा संरचनाएँ

कई सौर माउंटिंग प्रणालियों के लिए उच्च शक्ति वाले वर्गाकार ट्यूबों की आवश्यकता होती है।

कम मिश्र धातु इस्पात प्रबंधनीय वजन बनाए रखते हुए बेहतर भार प्रतिरोध प्रदान करता है।

मशीनरी और उपकरण फ़्रेम

औद्योगिक उपकरण अक्सर उनकी कठोरता और निर्माण सुविधा के कारण वर्गाकार ट्यूब फ्रेम का उपयोग करते हैं।

लगातार वेल्ड गुणवत्ता दीर्घकालिक स्थायित्व में सुधार करती है।

कृषि और ग्रीनहाउस संरचनाएँ

उच्च शक्ति वाले वर्गाकार ट्यूब कृषि अनुप्रयोगों में बड़े स्पैन और लंबे समय तक सेवा जीवन का समर्थन करते हैं।

यह काम किस प्रकार करता है

प्रक्रिया कम मिश्र धातु इस्पात कॉइल लोडिंग से शुरू होती है।

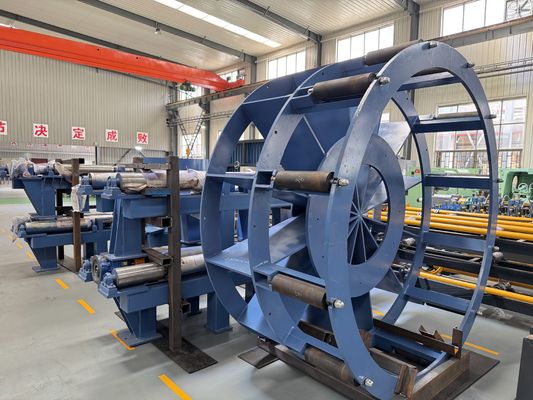

पट्टी को एक अनकॉइलर के माध्यम से खिलाया जाता है और गठन अनुभाग में प्रवेश करती है।

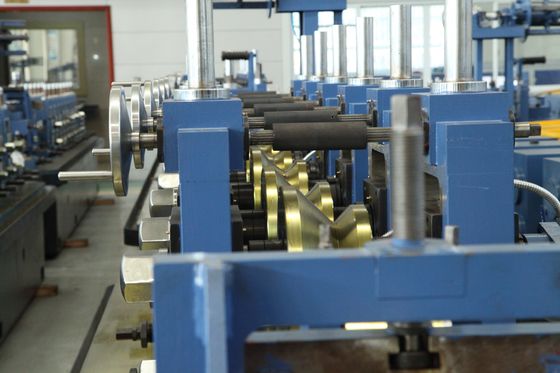

रोल बनाने की एक श्रृंखला धीरे-धीरे सपाट पट्टी को एक गोल ट्यूब प्रोफ़ाइल में बदल देती है।

उच्च-आवृत्ति वेल्डिंग तकनीक का उपयोग करके किनारों को गर्म किया जाता है और जोड़ा जाता है।

वेल्डिंग के बाद, ट्यूब बीड ट्रीटमेंट और कूलिंग से गुजरती है।

गोल ट्यूब फिर वर्गाकार बनाने वाले खंड में प्रवेश करती है जहां यह उत्तरोत्तर आवश्यक वर्गाकार या आयताकार प्रोफ़ाइल में परिवर्तित हो जाती है।

सटीक साइज़िंग स्टैंड अंतिम आयामों और कोने की ज्यामिति को नियंत्रित करते हैं।

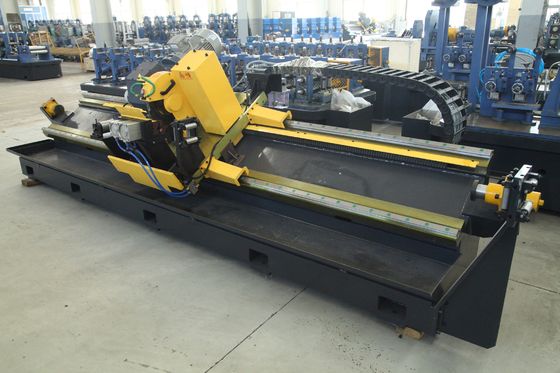

अंत में, एक उड़ने वाली आरी उत्पादन को रोके बिना ट्यूब को आवश्यक लंबाई तक काट देती है।

तैयार ट्यूबों को निरीक्षण, पैकिंग या डाउनस्ट्रीम प्रसंस्करण के लिए एकत्र किया जाता है।

कैसे चुने

1. स्टील ग्रेड की पहचान करें

सभी निम्न मिश्रधातु इस्पात एक जैसा व्यवहार नहीं करते।

उच्च-शक्ति ग्रेड के लिए मजबूत मिल संरचनाओं और अधिक उन्नत टूलींग डिज़ाइन की आवश्यकता होती है।

2. आवश्यक उत्पादन गति निर्धारित करें

अधिकतम गति हमेशा सबसे महत्वपूर्ण कारक नहीं होती है.

उत्पादन स्थिरता, वेल्ड गुणवत्ता और स्क्रैप में कमी अक्सर अधिक दीर्घकालिक मूल्य पैदा करती है।

3. ट्यूब आकार सीमा को परिभाषित करें

न्यूनतम और अधिकतम ट्यूब आयाम मशीन मॉडल चयन और रोल डिज़ाइन निर्धारित करते हैं।

4. संरचनात्मक मानकों पर विचार करें

यदि ट्यूब का उपयोग निर्माण या बुनियादी ढांचा परियोजनाओं के लिए किया जाएगा, तो उपकरण डिजाइन से पहले लागू मानकों को परिभाषित किया जाना चाहिए।

5. भविष्य के उत्पाद विस्तार का मूल्यांकन करें

कई निर्माता अंततः अतिरिक्त ट्यूब आकार या ग्रेड में विस्तार करते हैं।

प्रारंभिक निवेश चरण के दौरान मशीन के लचीलेपन पर विचार किया जाना चाहिए।

6. स्वचालन आवश्यकताओं की समीक्षा करें

स्वचालित पैकिंग, ऑनलाइन निरीक्षण और त्वरित-परिवर्तन प्रणालियाँ उत्पादन दक्षता में उल्लेखनीय सुधार कर सकती हैं।

कंपनी का अनुभव और इंजीनियरिंग क्षमता

झोंग्यू धातुकर्म उपकरण प्रौद्योगिकी संरचनात्मक ट्यूब उत्पादन के लिए वेल्डेड ट्यूब मिल और रोल बनाने के समाधान में माहिर है।

हमारी इंजीनियरिंग टीम मशीन डिज़ाइन को अंतिम रूप देने से पहले सामग्री ग्रेड, ट्यूब आयाम, उत्पादन लक्ष्य और डाउनस्ट्रीम प्रसंस्करण आवश्यकताओं का मूल्यांकन करने के लिए ग्राहकों के साथ काम करती है।

एक मानक मशीन कॉन्फ़िगरेशन की आपूर्ति करने के बजाय, हम वास्तविक विनिर्माण उद्देश्यों के अनुरूप उत्पादन समाधान विकसित करने पर ध्यान केंद्रित करते हैं।

सामग्री रणनीति का समर्थन करना

तकनीकी लेख

हाई-स्ट्रेंथ लो अलॉय स्टील स्क्वायर ट्यूब बनाने और वेल्डिंग को कैसे प्रभावित करता है

उद्योग विश्लेषण

निर्माण परियोजनाओं में उच्च शक्ति वाली संरचनात्मक ट्यूबों का उपयोग क्यों बढ़ रहा है?

ग्राहक मामले का अध्ययन

स्ट्रक्चरल स्टील विनिर्माण के लिए 100 मीटर/मिनट कम मिश्र धातु वर्ग ट्यूब उत्पादन लाइन

ये सहायक सामग्री संपत्तियां संबंधित खरीदार के सवालों का जवाब देने और सामयिक अधिकार में सुधार करने में मदद करती हैं।

अक्सर पूछे जाने वाले प्रश्न

1. क्या निम्न मिश्र धातु इस्पात को मानक कार्बन स्टील ट्यूब मिल पर संसाधित किया जा सकता है?

कुछ मामलों में हाँ, लेकिन उच्च शक्ति वाली सामग्रियों को अक्सर मजबूत मिल संरचनाओं, अनुकूलित टूलींग और अधिक सटीक वेल्डिंग नियंत्रण की आवश्यकता होती है।

2. क्या 100 मीटर/मिनट की गति सभी ट्यूब आकारों पर लागू होती है?

नहीं।

वास्तविक उत्पादन गति ट्यूब आयाम, दीवार की मोटाई, स्टील ग्रेड और गुणवत्ता आवश्यकताओं पर निर्भर करती है।

3. निम्न मिश्रधातु वर्गाकार ट्यूब का मुख्य लाभ क्या है?

सामान्य कार्बन स्टील की तुलना में कम मिश्र धातु इस्पात उच्च शक्ति और बेहतर संरचनात्मक प्रदर्शन प्रदान करता है।

4. कोनों की दरार को कैसे कम किया जा सकता है?

उचित रोल पास डिज़ाइन, नियंत्रित विरूपण, और उचित सामग्री चयन कोने के तनाव को कम करने और गठन की गुणवत्ता में सुधार करने में मदद करता है।

5. उद्धरण के लिए कौन सी जानकारी आवश्यक है?

ग्राहकों को ट्यूब आकार सीमा, दीवार की मोटाई, स्टील ग्रेड, वार्षिक उत्पादन लक्ष्य, उत्पाद अनुप्रयोग और कार्यशाला लेआउट प्रदान करना चाहिए।

निष्कर्ष

100 मीटर/मिनट तक वर्गाकार ट्यूब उत्पादन के लिए कम मिश्र धातु ट्यूब बनाने की मशीन उच्च मूल्य वाले संरचनात्मक ट्यूब बाजारों की तलाश करने वाले निर्माताओं के लिए डिज़ाइन की गई है।

इसका उद्देश्य न केवल वर्गाकार ट्यूबों का उत्पादन करना है, बल्कि कारखानों को उच्च शक्ति वाली सामग्रियों को कुशलतापूर्वक संसाधित करने, वेल्ड अखंडता बनाए रखने, आयामी सटीकता को नियंत्रित करने और स्थायी उत्पादन प्रदर्शन प्राप्त करने में मदद करना है।

सही उपकरण को वास्तविक विनिर्माण समस्याओं का समाधान करना चाहिए और दीर्घकालिक व्यापार वृद्धि का समर्थन करना चाहिए, न कि केवल कागज पर उच्च गति प्रदान करना चाहिए।
